4 Anzeigen und Bedienelemente
4.1 LED-Balken

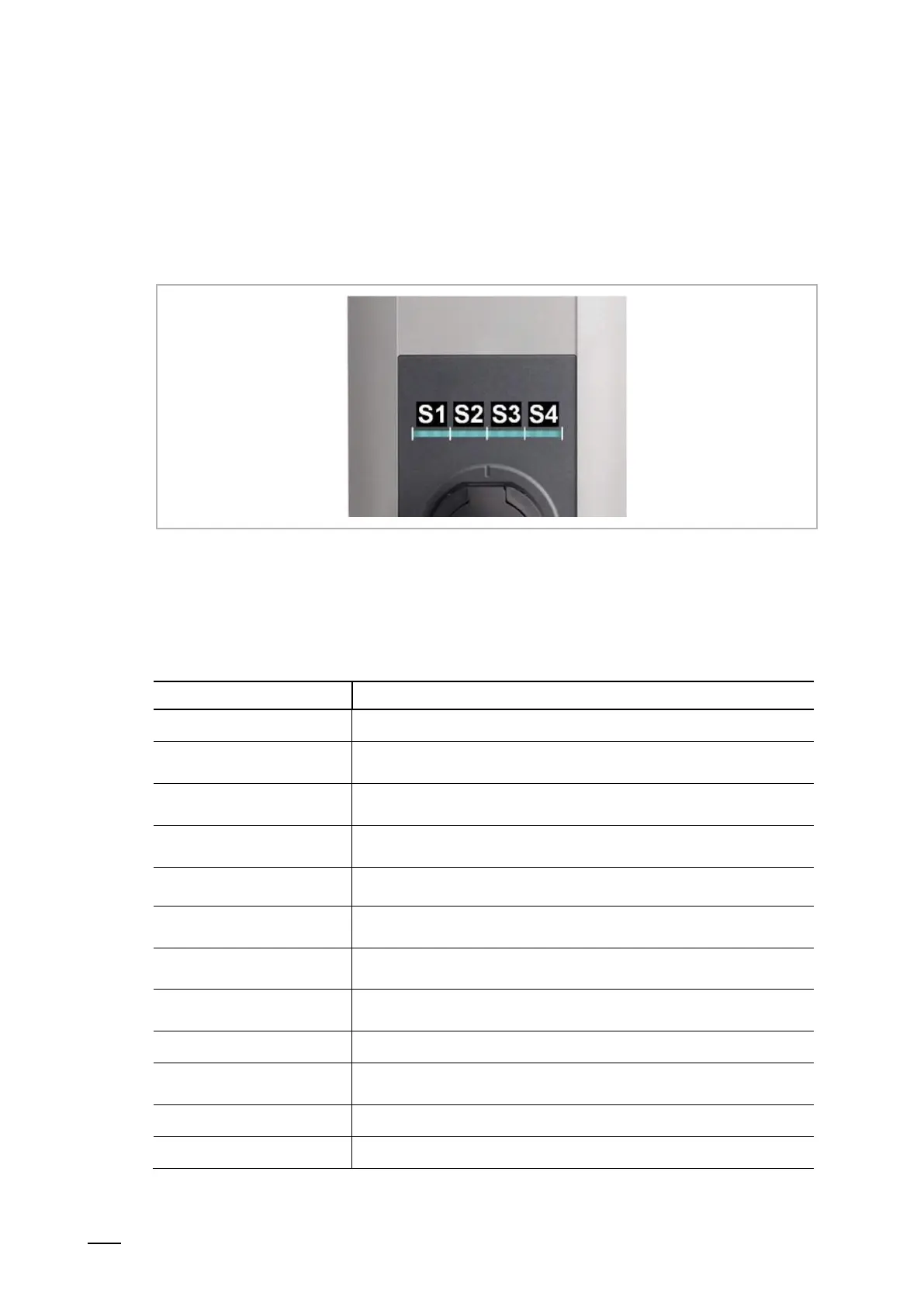

Abb. 5: Segmente des LED-Balkens
Der LED-Balken informiert über den aktuellen Betriebszustand der Ladesta- tion. Er besteht aus
4 Segmenten ([S1] bis [S4]), die gemeinsam oder einzeln in unterschiedlichen Farben leuchten
oder blinken können.
Der LED-Balken ist nur bei aktiver Stromversorgung sichtbar.
Anzeige
Beschreibung
Dunkel
Keine Spannungsversorgung oder Defekt, für Details siehe "Diagnose"
Grün blinkend
(alle 3 Sekunden)
Betriebsbereit
oder bei Autorisierungsoption: Autorisierung korrekt erfolgt
Blau blinkend
(alle 3 Sekunden)
Die Ladestation wartet auf eine Autorisierung zur Freigabe ei- nes
Ladevorgangs.
Grün aufblinkend
(nach dem Anstecken)
Verriegeln des Ladekabels an der Ladebuchse
Grün
Das angesteckte Ladekabel ist verriegelt und ein Ladevorgang kann
durch das Fahrzeug gestartet werden.
Grün blinkend
(jede Sekunde)
Durchführung eines Ladevorgang (gilt für „EN 61851 Mode 3“
Ladevorgang)
Grün blinkend
(alle 3 Sekunden)
Ladevorgang beendet und Ladebuchse entriegelt. Das Ladeka- bel
kann abgesteckt werden.
Orange blinkend
(alle 5 Sekunden)
Temperaturüberschreitung, der Ladevorgang wird vorüberge- hend
unterbrochen und nach Abkühlung wieder fortgesetzt.
Blau und Orange
Die Ladestation befindet sich im Hochlauf.
Orange
(5 Sekunden)
Selbsttest beim Hochlauf
Orange (S2)
Die Ladestation befindet sich im Inbetriebnahmemodus.
Rot blinkend
Störung, für Details siehe "Diagnose"
