Elementos de indicação e de comando
Manual de instruções V 1.00 Documento: V 1.00 / N.º de documento: 105728 │ Data 28.05.2018
│12
Azul / vermelho
Vermelho / branco
Indicação de erro através de código de cores, para informações
detalhadas relativas a possíveis causas de erro e resolução de
problemas, ver "FAQs" no website da ABB
4.2 Visor (opcional)
Os equipamentos com contador de energia (EVLunic Pro S e Pro M) dispõem de um visor
(LED-Dot-Matrix).

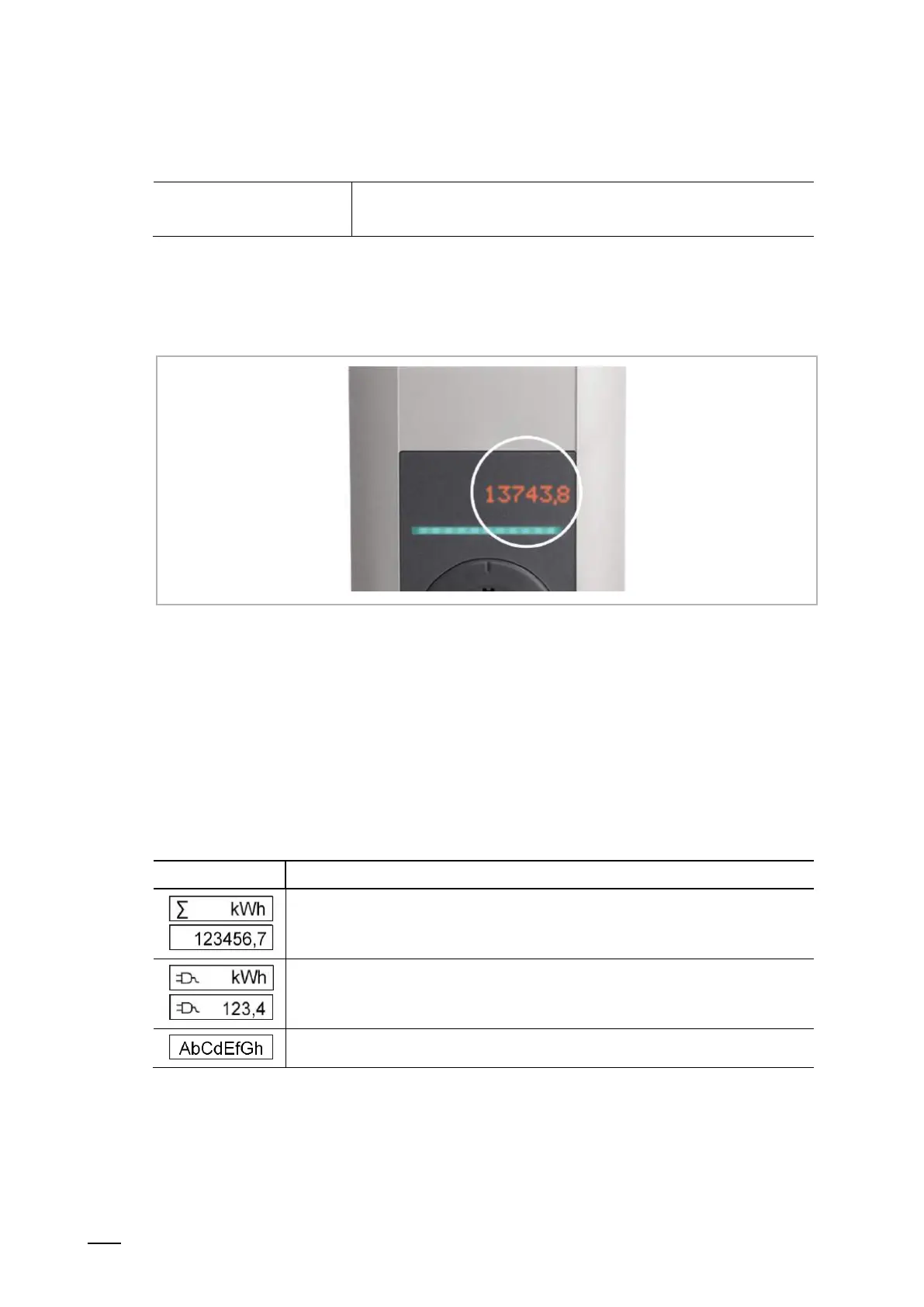

Fig. 6: Visor
O visor pode exibir diferentes informações, conforme o estado operacional (p. ex., versão de
software, endereço IP, solicitação de autorização). A função principal continua a ser, no
entanto, a apresentação do estado do contador de energia interno. Em caso de inatividade, a
luminosidade do visor é reduzida e desligada após alguns minutos.
O visor fica iluminado através da caixa e só é visível com a alimentação de corrente ativa.
4.2.1 Indicações no contador de energia
As seguintes informações são apresentadas no visor:
Indicação
Descrição
Soma da energia total transferida,
Apresentação da regulação da estação de carregamento
Energia transferida do processo de carregamento atual, Indicação no início e no
final de um processo de carregamento
Indicação de texto, p. ex., solicitações de ação ou informações relativas ao
processo de carregamento
