Wskaźniki i elementy obsługowe
Instrukcja obsługi V 1.00 Dokument: V 1.00 / Dokument nr.: 105728 │ Data 28.05.2018
│11
4 Wskaźniki i elementy obsługowe
4.1 Pasek LED

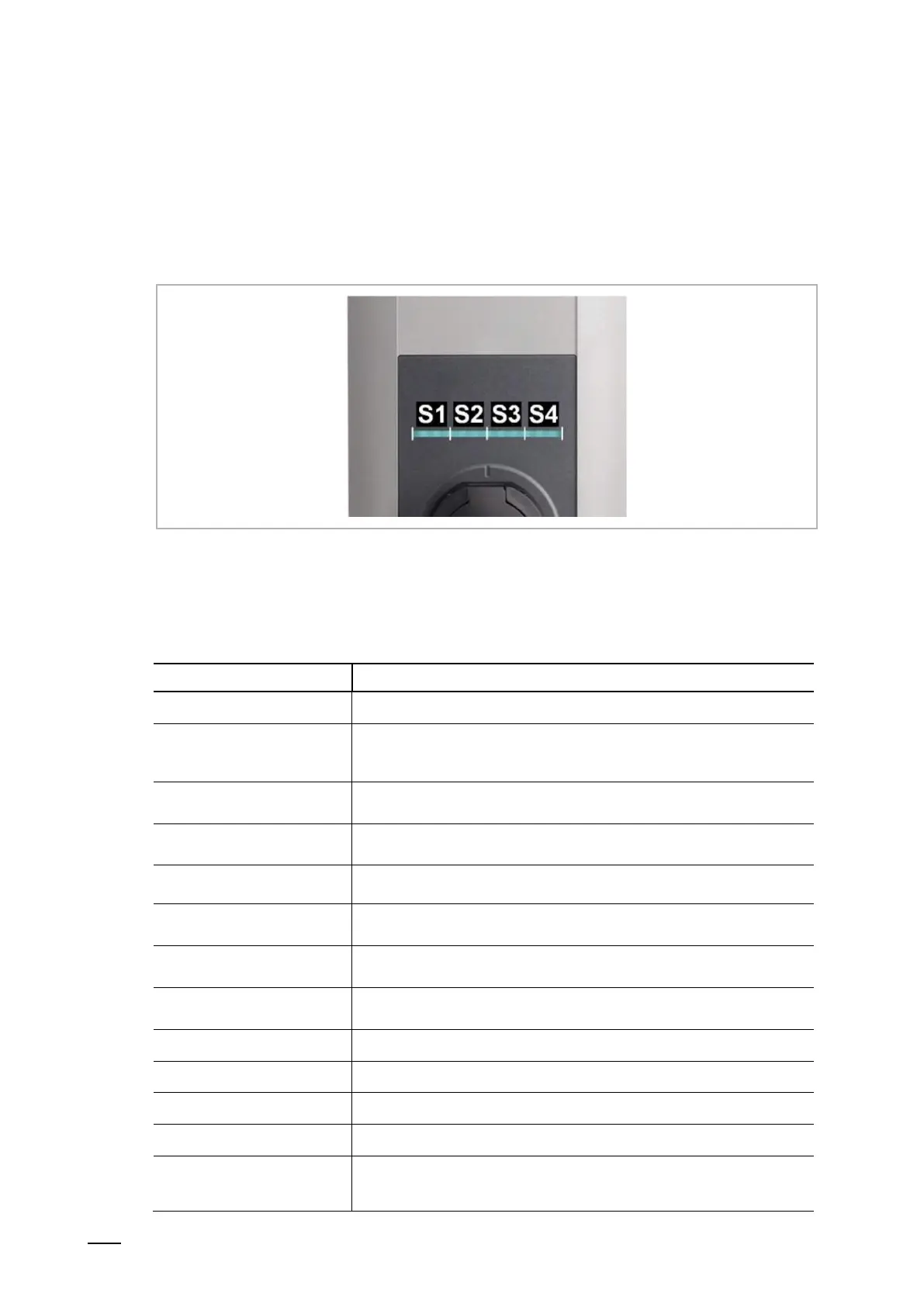

Rys. 5: Segmenty paska LED
Pasek LED informuje o aktualnym stanie roboczym stacji ładowania. Składa się z 4 segmentów
([S1] do [S4]), które pojedynczo lub razem mogą świecić lub migać w różnych kolorach.
Pasek LED jest widoczny wyłącznie przy aktywnym zasilaniu.
Wskaźnik
Opis
Ciemny
Brak zasilania lub uszkodzenie; szczegóły patrz „Diagnoza”
Miga na zielono
(co 3 sekundy)
Gotowość do pracy
lub w przypadku opcji z autoryzacją: Autoryzacja przebiega pra-
widłowo
Miga na niebiesko
(co 3 sekundy)
Stacja ładowania oczekuje na autoryzację w celu zatwierdzenia
procesu ładowania.
Miga na zielono
(po podłączeniu)
Blokada kabla ładującego w gnieździe ładowania
Zielony
Podłączony kabel ładujący jest zablokowany, a proces ładowa- nia
może zostać uruchomiony przez pojazd.
Miga na zielono
(co sekundę)
Proces ładowania w toku (obowiązuje dla „EN 61851 tryb 3” Proces
ładowania)
Miga na zielono
(co 3 sekundy)
Proces ładowania zakończony, a gniazdo ładowania odbloko- wane.
Można odłączyć kabel ładujący.
Miga na pomarańczowo
(co 5 sekund)
Przekroczenie temperatury, proces ładowania chwilowo prze- rwany;
będzie kontynuowany po schłodzeniu.
Niebieski i pomarańczowy
Stacja ładowania znajduje się w fazie rozruchu.
Pomarańczowy (5 sekund)
Autotest w fazie rozruchu
Pomarańczowy (S2)
Stacja ładowania znajduje się w trybie uruchomienia.
Miga na czerwono
Awaria; szczegóły patrz „Diagnoza”
Czerwony / niebieski
Czerwony / biały
Wskazania błędów bazują na barwnym kodem; szczegóły na te- mat
możliwych przyczyn błędów oraz usuwania błędów znajdują się w sekcji
FAQ na stronie ABB
