Indikeringar och manövreringselement
Bruksanvisning V 1.00 Dokument: V 1.00 / Dokument-nr.: 105728 │ Datum 28.05.2018
│11
4 Indikeringar och manövreringselement
4.1 Liggande LED-stapel

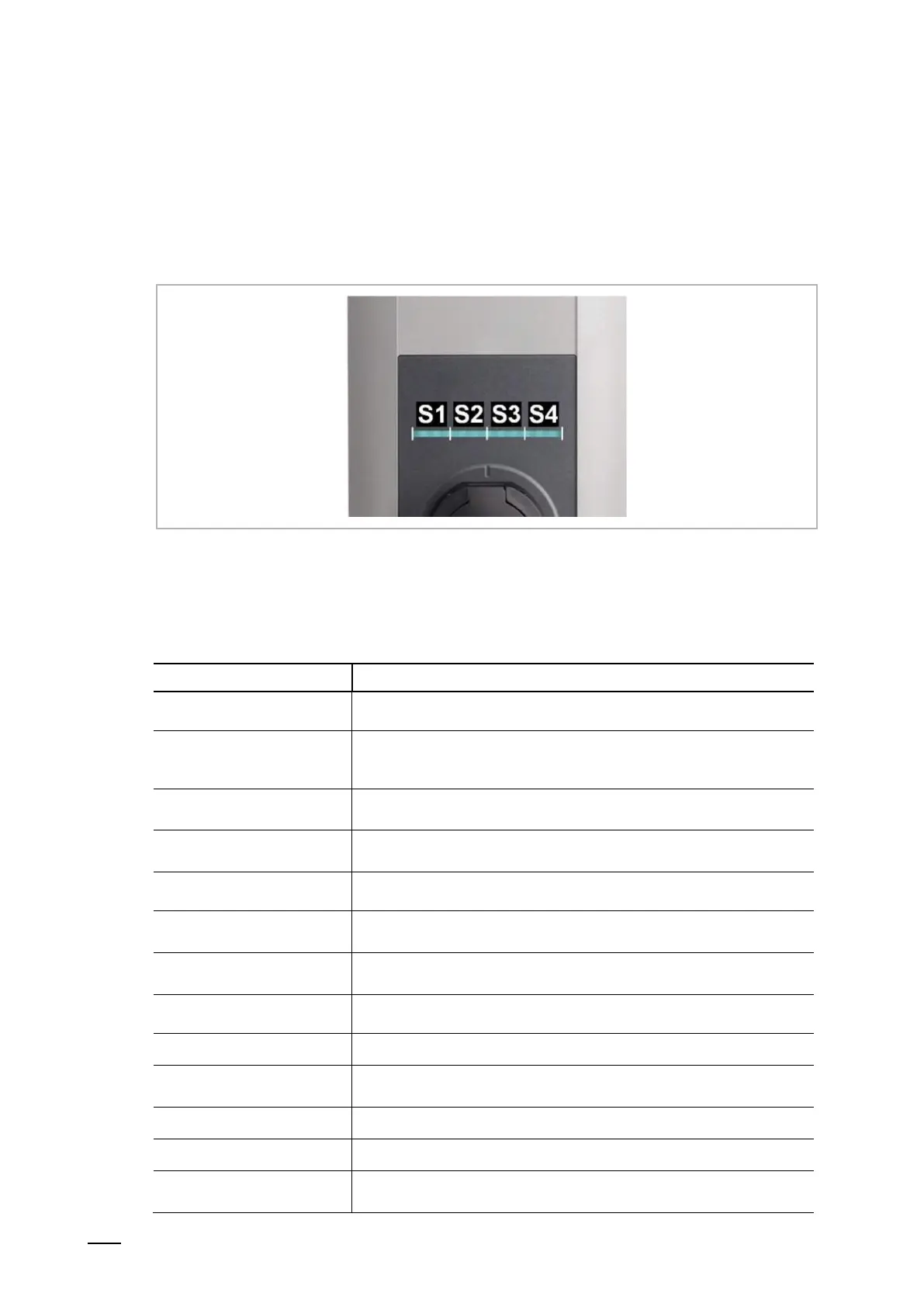

Bild 5: Den liggande LED-stapelns segment
Den liggande LED-stapeln informerar om laddningsstationens aktuella driftsstatus. Den består
av 4 segment ([S1] till [S4]) som kan lysa eller blinka i olika färger tillsammans eller var för sig.
Den liggande LED-stapeln syns endast när strömförsörjningen är påslagen.
Indikering
Beskrivning
Mörk
Ingen spänningsförsörjning eller defekt, för detaljerad information, se
”Diagnos”
Blinkar grön
(var 3:e sekund)
Driftklar
eller vid behörighetsalternativ: Behörighetstilldelning genomfördes
korrekt
Blinkar blå
(var 3:e sekund)
Laddningsstationen väntar på behörighet för att frige en laddning.
Grön blixt
(efter inkoppling)
Låser fast laddningskabeln i laddningsuttaget
Grön
Den inkopplade laddningskabeln är fastlåst och det går att starta en
laddning med fordonet.
Blinkar grön
(varje sekund)
Laddar (gäller för ”EN 61851 Mode 3”-laddning)
Blinkar grön
(var 3:e sekund)
Laddning avslutad och laddningsuttag upplåst. Det går att koppla ur
laddningskabeln.
Blinkar orange (var 5:e
sekund)
Temperaturöverskridning, laddningen avbryts tillfälligt och fortsätter när
den har svalnat.
Blå och orange
Laddningsstationen startar.
Orange
(5 sekunder)
Självtest under upstart
Orange (S2)
Laddningsstationen är i idrifttagningsläge.
Blinkar röd
Störning, för detaljerad information se ”Diagnos”
Blå / röd
Röd / vit
Felindikering via färgkod, för detaljerad information om möjliga
felorsaker och felåtgärder, se ”FAQs” på ABBs webbplats
