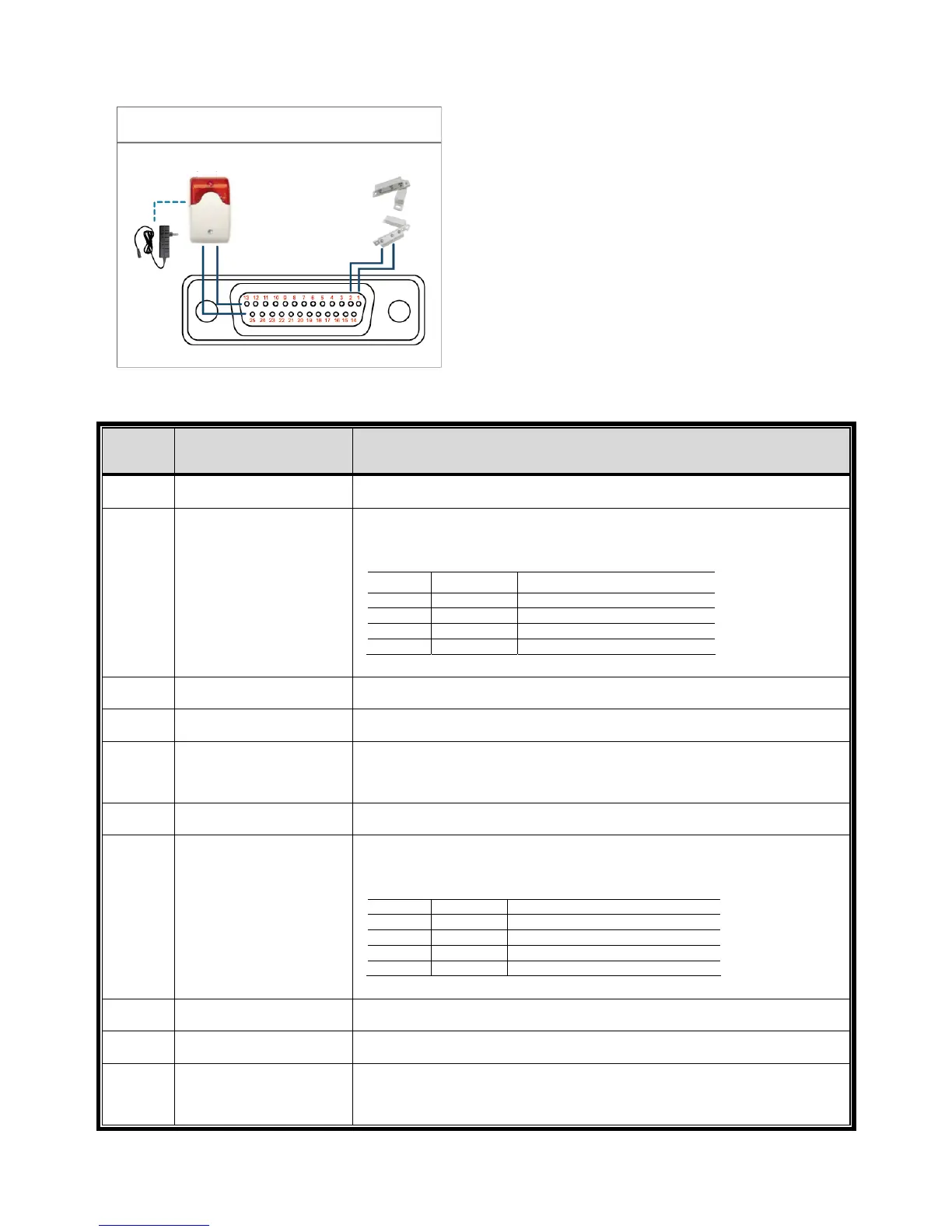

付録 6 PIN 構造
74
‧ 8CH
サイレン：
DVR がアラームあるいは動きによって立ち上げ
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
*
上に示す
D-Sub
コネクタはオプションです。
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
ピン 機能 説明
1 GND
接地
2~5 ALARM INPUT
ALARM INPUT (PIN 2 -5)と GND (PIN 1) コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
*
6 ~ 11 PIN OFF NA
12 RS485-A
13 EXTERNAL ALARM NO
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
14 PIN OFF NA
15~18 ALARM INPUT
ALARM INPUT (PIN 15 -18)と GND (PIN 1) コネクタをワイヤーで接続し
ます。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッ
チがオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
*
19~23 PIN OFF NA
24 RS485-B
25
EXTERNAL ALARM
COM
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
ピン接続配列
D-Sub 25
