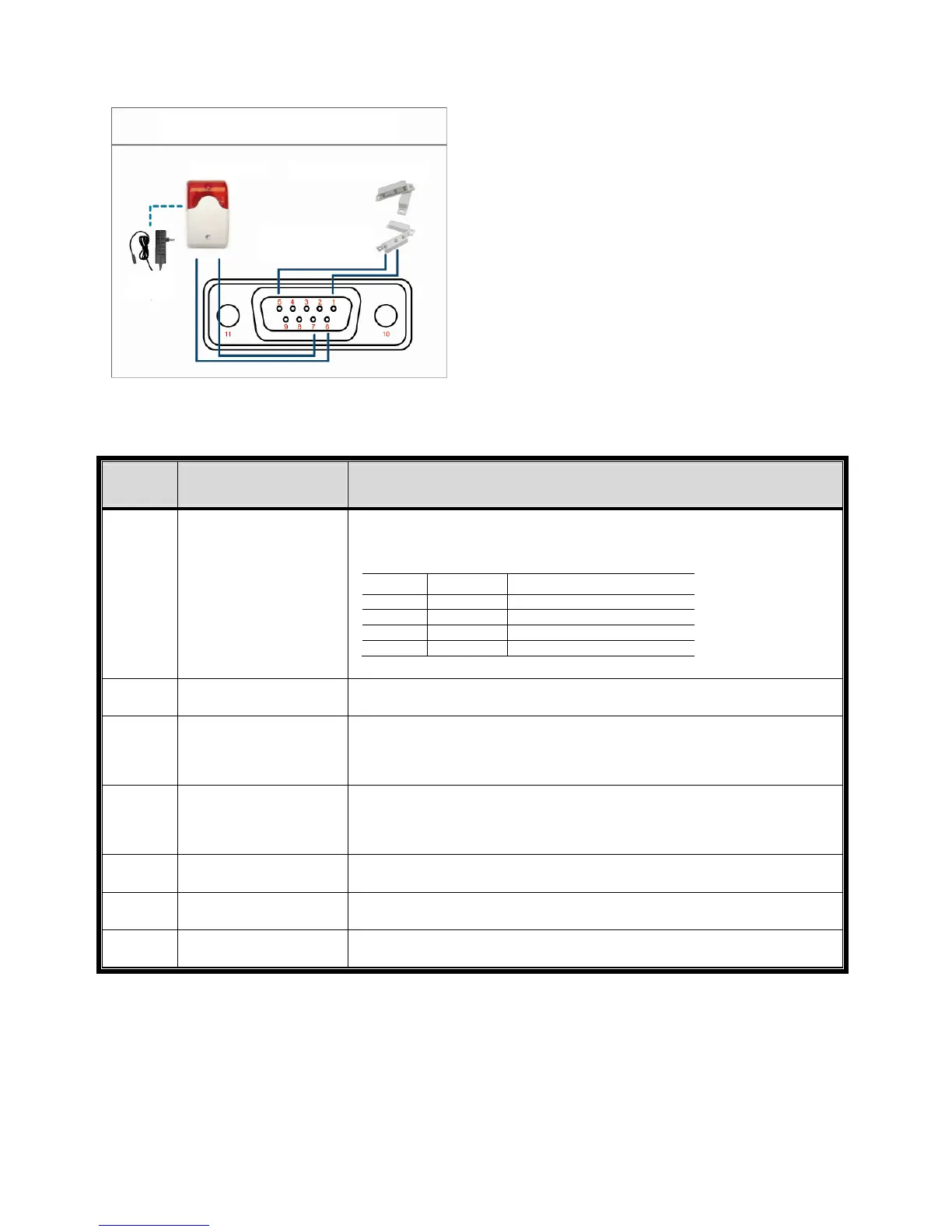

付録 6 PIN 構造
75
‧ 4CH
サイレン：
DVR がアラームあるいは動きによって立ち上げ
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
*
上に示す
D-Sub
コネクタはオプションです。
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
ピン 機能 説明
1~4 ALARM INPUT
ALARM INPUT (PIN 1 - 4)と GND (PIN 5)コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 1 1 CH1
PIN 2 2 CH2
PIN 3 3 CH3
PIN 4 4 CH4
*
5 GND
接地
6
EXTERNAL ALARM
COM
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
7
EXTERNAL ALARM
NO
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
8 RS485-A
9 RS485-B
10~11 GND
接地
ピン接続配列
D-Sub 9
