APPENDIX 6 PIN CONFIGURATION
75

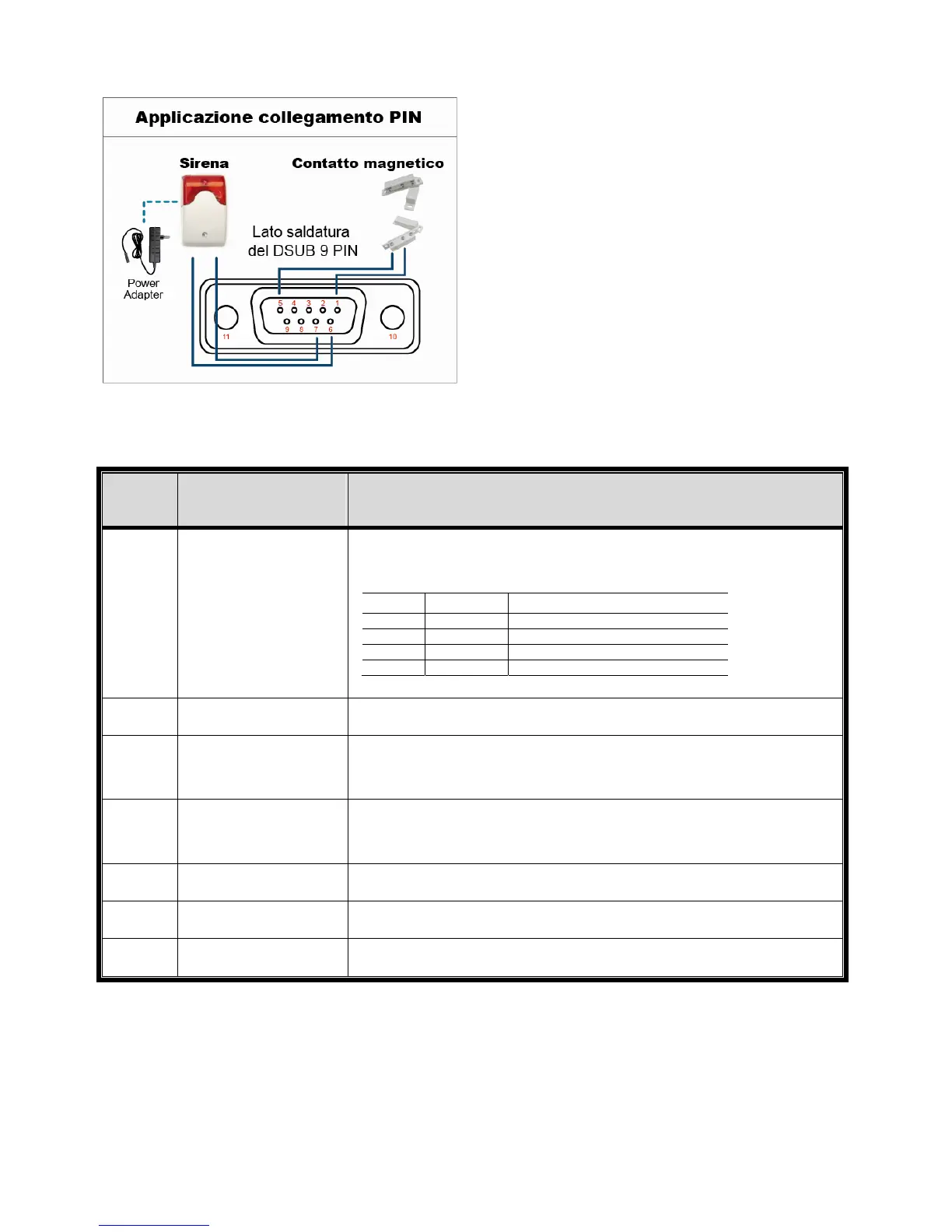

‧ Per modelli 4CH senza uscita HDMI
Allarme:
Quando il DVR è attivato dall’allarme o dal
movimento, la porta COM si collega con l’NO e
l’allarme viene avviato e la luce stroboscopica
inizia a girare e lampeggiare.
* Il connettore D-Sub mostrato in precedenza è optional.
Contatto magnetico:
Quando il contatto magnetico è aperto, si
attiverà l’allarme e la registrazione si avvierà.
PIN FUNZIONE DESCRIZIONE
1~4
INGRESSO ALLARME
Collegare con i cavi il connettore ALARM INPUT (PIN1 – 4) e GND (PIN5).
Una volta fatto scattare l’allarme, il DVR inizierà la registrazione e l’allarme
si attiverà.
PIN Allarme Corresponding video channel
PIN 1 1 CAN 1
PIN 2 2 CAN 2
PIN 3 3 CAN 3
PIN 4 4 CAN 4
*
5
GND TERRA
6
COM ALLARME
ESTERNO
In condizioni normali, COM si disconnetta senza NO, ma quando viene
fatto scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
7
ALLARME ESTERNO
NO
In condizioni normali, COM si disconnetta senza NO, ma quando viene
fatto scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
8
RS485-A
Solo modelli selezionati
9
RS485-B
Solo modelli selezionati
10~11
GND
TERRA
