www.balluff.com 9français
4.1 Montage du capteur de déplacement
ATTENTION
Montage incorrect
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner des dommages.
Il faut veiller à ce que le capteur de déplacement ne
soit pas à proximité directe de champs électriques
ou magnétiques élevés.
Les cotes de montage doivent absolument être
respectées.
La position de montage est indifférente. Le capteur de
déplacement doit être monté sur une partie plane de la
machine à l’aide des brides de fixation et vis à tête
cylindrique fournies. Les brides de fixation sont fournies en
quantité suffisante.
Afin d’éviter toute fréquence de résonance en
cas de charges dues à des vibrations, nous
recommandons de placer les brides de fixation
à des distances inégales.
Les douilles d’isolation fournies permettent d’isoler
électriquement le capteur de déplacement de la machine
(voir Fig. 3-1).
1. Guider le capteur de déplacement dans les brides de
fixation.
2. A l’aide des vis de fixation, fixer le capteur de
déplacement à la base (vissage de max. 2Nm
danslesbrides).
3. Monter le capteur de position (accessoire).
Le capteur de déplacement Micropulse à
construction profilée convient aussi bien aux
capteurs de position libres, c’est-à-dire
fonctionnant sans contact (voir Fig. 4-4 à
Fig. 4-8), qu’aux capteurs de position guidés
(voir Fig. 4-1 à Fig. 4-3).
4.2 Capteurs de position guidés
A prendre en considération lors du montage du capteur
deposition:
Eviter toute force appliquée sur les côtés.
A l’aide d’une tige articulée, relier le capteur de position
à la partie de la machine concernée (voir Accessoires,
page18).

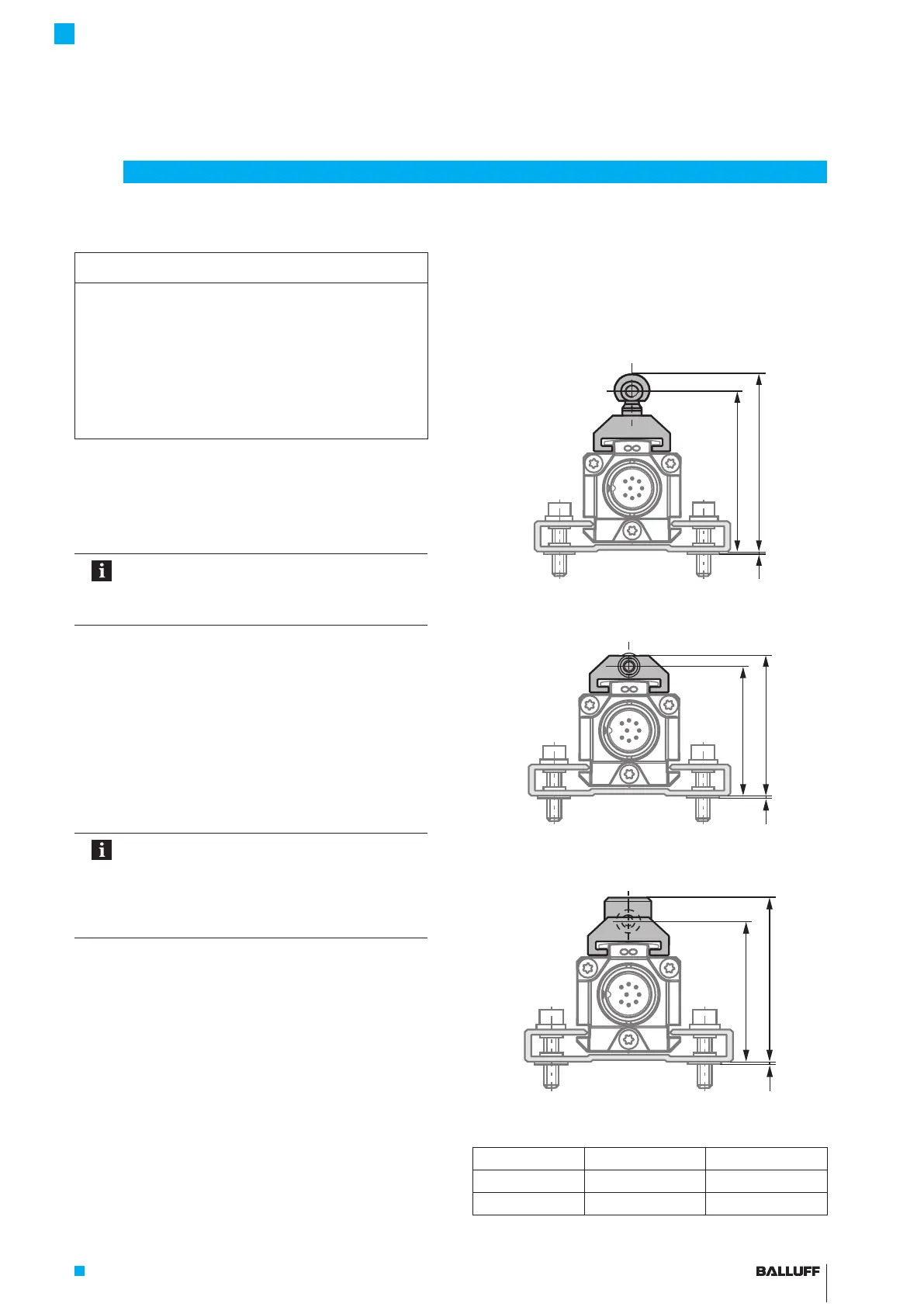

Fig. 4-1 :
66.4
60
1
Dimensions et distances pour le capteur de position
BTL5-F-2814-1S
Fig. 4-2 :
52.5
47.5
1
Dimensions et distances pour le capteur de position
BTL5-T-2814-1S
Fig. 4-3 :
Y
X
1
Dimensions et distances pour le capteur de position
BTL5-M/N-2814-1S
BTL5-M-2814-1S BTL5-N-2814-1S
DistanceX 48,5mm 57mm
DistanceY 51mm 59,5mm
Tab. 4-1 : Distances pour le capteur de position BTL5-M/N-2814-1S
4
Montage et raccordement
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Capteur de déplacement Micropulse en boîtier profilé
