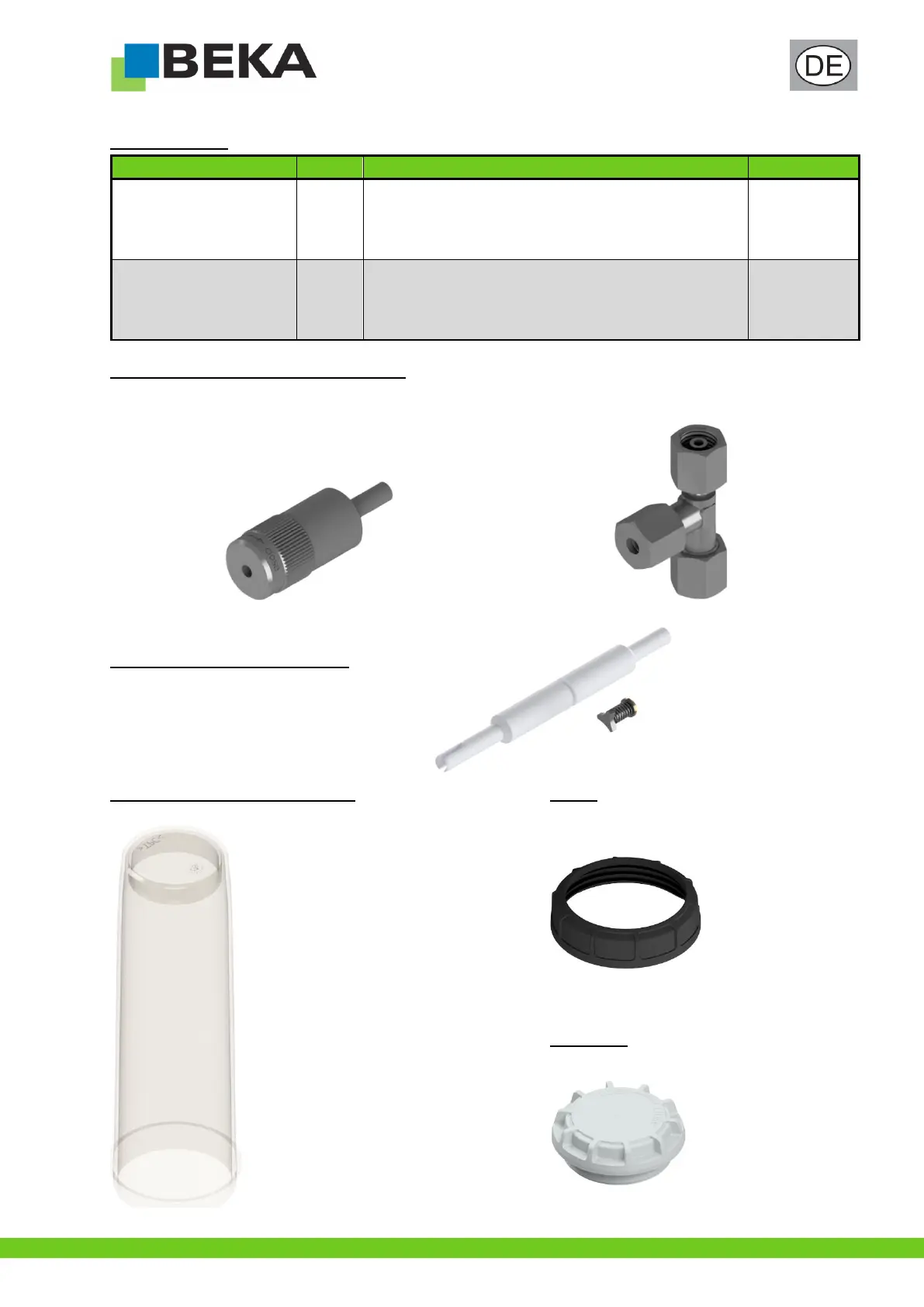

BEKA ZEPTO - 17 Ersatzteile

© BEKA 2019 Alle Rechte vorbehalten! -26-
BAL_ZEPTO_1019DE_EN.docx
Anschlusskabel
Anschlussart
Länge
Farbbelegung
Artikel-Nr.
1x DEUTSCH Stecker,
weiblich, 90° abgewinkelt
4-polig, offenes Kabelende
10 m
Schwarz = Versorgungsspannung Pumpe 12 V DC / 24 V DC
Braun = GND Bezugspotenzial
Grün = Zwischenschmierung / Freigabe extern
Gelb = Fehlerausgang / Lampe (max. 200 mA) / GND schaltend
10144658
1x Stecker M12x1, 90°
abgewinkelt
4-polig, offenes Kabelende
10 m
Braun = Sensorversorgung 12 V DC / 24 V DC
Weiß = nicht belegt
Blau = GND Bezugspotenzial
Schwarz = Eingang Taktsensor / Mikroschalter am DBV
10122207
Entlüftungselement und Verschraubung
Entlüftungselement Einstellbare L-Verschraubung
Artikel-Nr.: 10143709 Artikel-Nr.: 10105629
17. Ersatzteile
Montagekit für Rückschlagventil
Artikel-Nr.: 10145292
besteht aus:
• Demontagewerkzeug
• Ersatz-Rückschlagventil
• Anleitung „Wechseln des Rückschlagventils“
Kartuschenrohr (Schutzgehäuse) Mutter
Artikel-Nr.: 10139909 Artikel-Nr.: 10140006
Schauglas
Artikel-Nr.: 10146925
