Modelli 11-13
103
81
81
F
E
Fig. 15
Modelli 17
89
Fig. 16

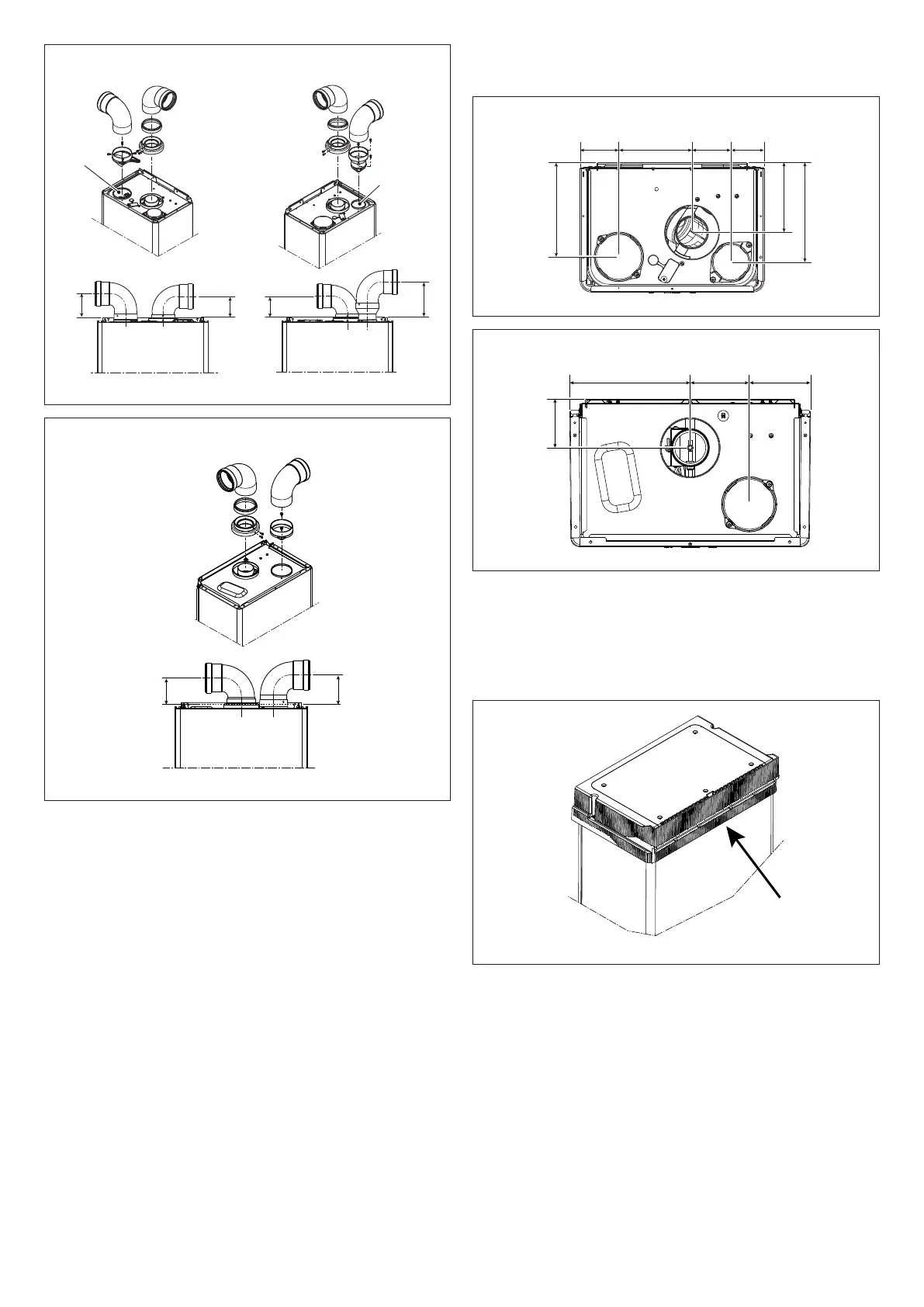

La figura riporta la vista dall’alto dello scaldabagno con le quote di riferi-
mento per gli interassi di scarico fumi e ingresso aria comburente, rispetto
alla piastra di supporto scaldabagno.
Modelli 11-13
120
184
Fig. 17
Modelli 17
Fig. 18
3.4.2 Modelli per installazione esterna
Per l’evacuazione dei prodotti combusti riferirsi alla norma UNI 7129.
L'apparecchio è di tipo A2 ed è perciò privo di condotti di scarico dei fumi
e di aspirazione dell’aria comburente.
I gas combusti vengono espulsi direttamente in ambiente dallo scarico
integrato.
Fig. 19
a
Evitare l'inalazione di gas combusti.
a
Non venire a contatto diretto con i gas combusti in quanto possono
raggiungere temperature molto elevate arrecando ustioni.
a
Non venire a contatto diretto con lo scarico in quanto può raggiun-
gere temperature molto elevate arrecando ustioni.
a
Per garantire la corretta espulsione dei gas combusti, è vietato
ostruireocoprire(anchesoloparzialmente)loscarico.
a
È vietato sostare in prossimità dell'apparecchio in funzione.
