68
ESPAÑOL
3 INSTALACIÓN
3.1 Normas
Elusodeaparatosdegasestásujetoaunaestrictareglamentación.Por
lo tanto, es obligatorio cumplir las normas UNI 7129 y 7131.
Paralosgaseslicuadosdelpetróleo(GLP),lainstalacióndeberácumplir
los requisitos de las empresas distribuidoras, así como los que estable
-
cen las citadas normas.
El aparato se vende sin el dispositivo de evacuación y aspiración porque,
dependiendo del tipo de instalación, pueden necesitarse dispositivos dis
-
tintos; consulte el catálogo de accesorios.
3.2 Ubicación
- El aparato debe montarse en una pared idónea y, para permitir las ta-
reas
demantenimiento,esindispensabledejarlasdistanciasmínimas
a su alrededor (véase el apartado "Montajemural").
- El aparato no debe colocarse por encima de fogones o demás apara
-
tos de cocción, para evitar la acumulación de grasa procedente de los
vahos
decocción,queseríaperjudicialparaelfuncionamiento.
- Las paredes sensibles al calor (por ejemplo, las demadera) deben
estar protegidas con un aislamiento adecuado.

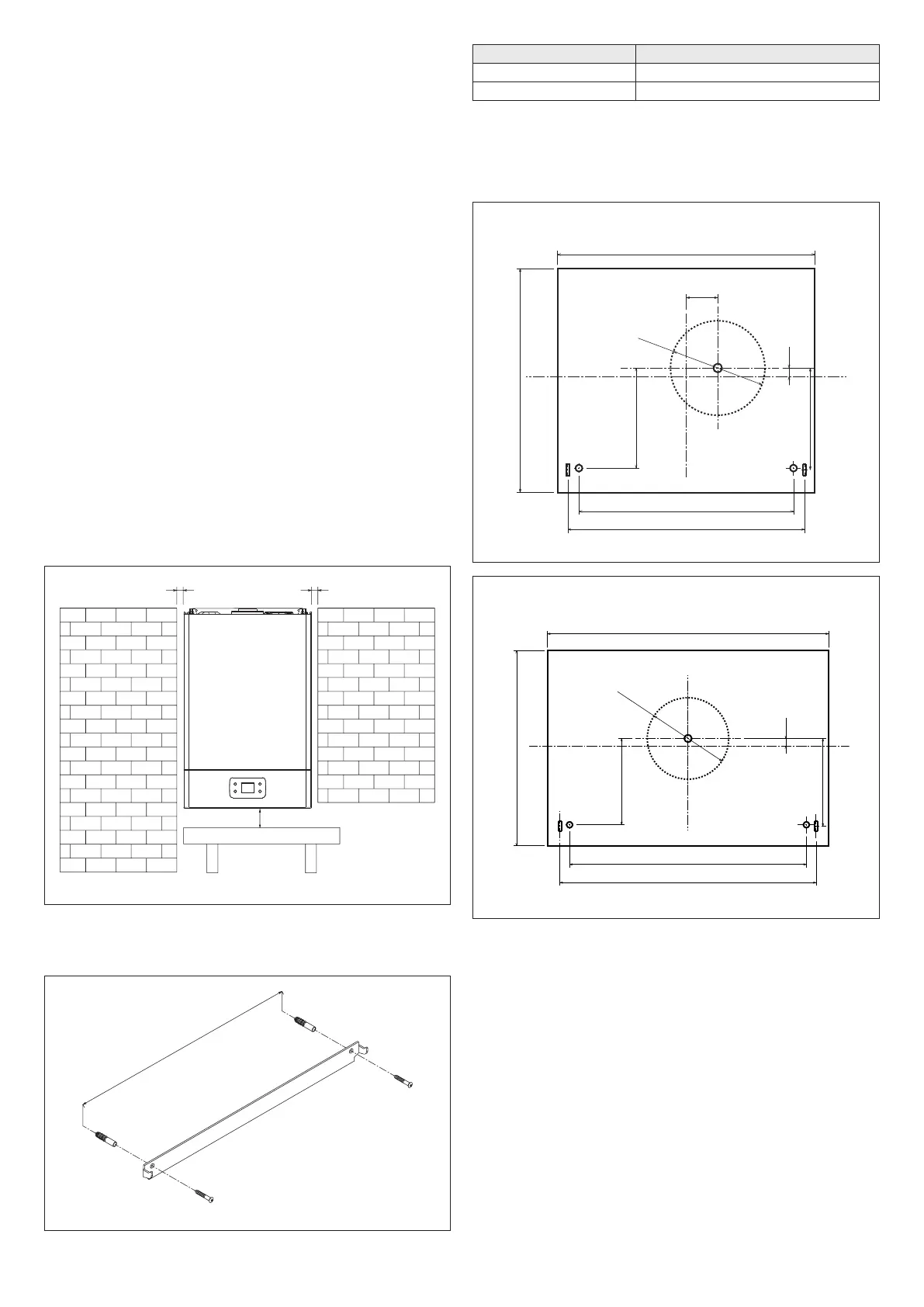

3.3 Montaje mural
3.3.1 Modelos para instalación interna
El aparato debe montarse en una pared idónea:
- elaparatonodebealojarsenuncadentrodeunmueblecerradooni-
cho,
sinoquedebedejarseunadistanciamínimade20mmconres-
pecto a las paredes laterales, de manera que se puedan realizar cómo-
damente las tareas de mantenimiento
20
20
200
Fig. 5
- tras establecer la posición del aparato, colocar la plantilla suministra-
da
ymarcarlaposicióndelosoricios,luego,retirarlayrealizarN°2
oriciosØ8
L
Fig. 6
L
Modelos 11-13 250 cm
Modelos 17 320 cm
- colocarlaplantillayjarlaconlostacosendotación
- A continuación, se describe el tipo de salida posterior y horizontal, que
es la más habitual; introducir las ranuras ubicadas en la plantilla de
papel, en las aletas de la plantilla de pared
- marcarelcentrodeloriciodelconducto
- realizarunoriciodeØ110mm,comoseindicaenlaplantilladepapel
Modelos 11-13
36.7
250
276
116.6
116.6
10
ø110
Fig. 7
Modelos 17
270
116.6
118.6
10
380
320
346
ø110
Fig. 8
- prepare los tubos cortándolos a la longitud adecuada para el grosor
de la pared. Si se realiza correctamente esta operación, el tubo de
humos de Ø 60 mm sobresaldrá 7,5 mm con respecto al tubo de aire
de Ø 100 mm
- introducireneloriciodelaparedelconductoespecial,formadopor
dos tubos concéntricos
