- togliere le due viti
B
- spostare in avanti il mantello
C
- muovere il mantello
C
verso l’alto liberandolo dai ganci superiori
Modelli 11-13 Modelli 17
C
C
B

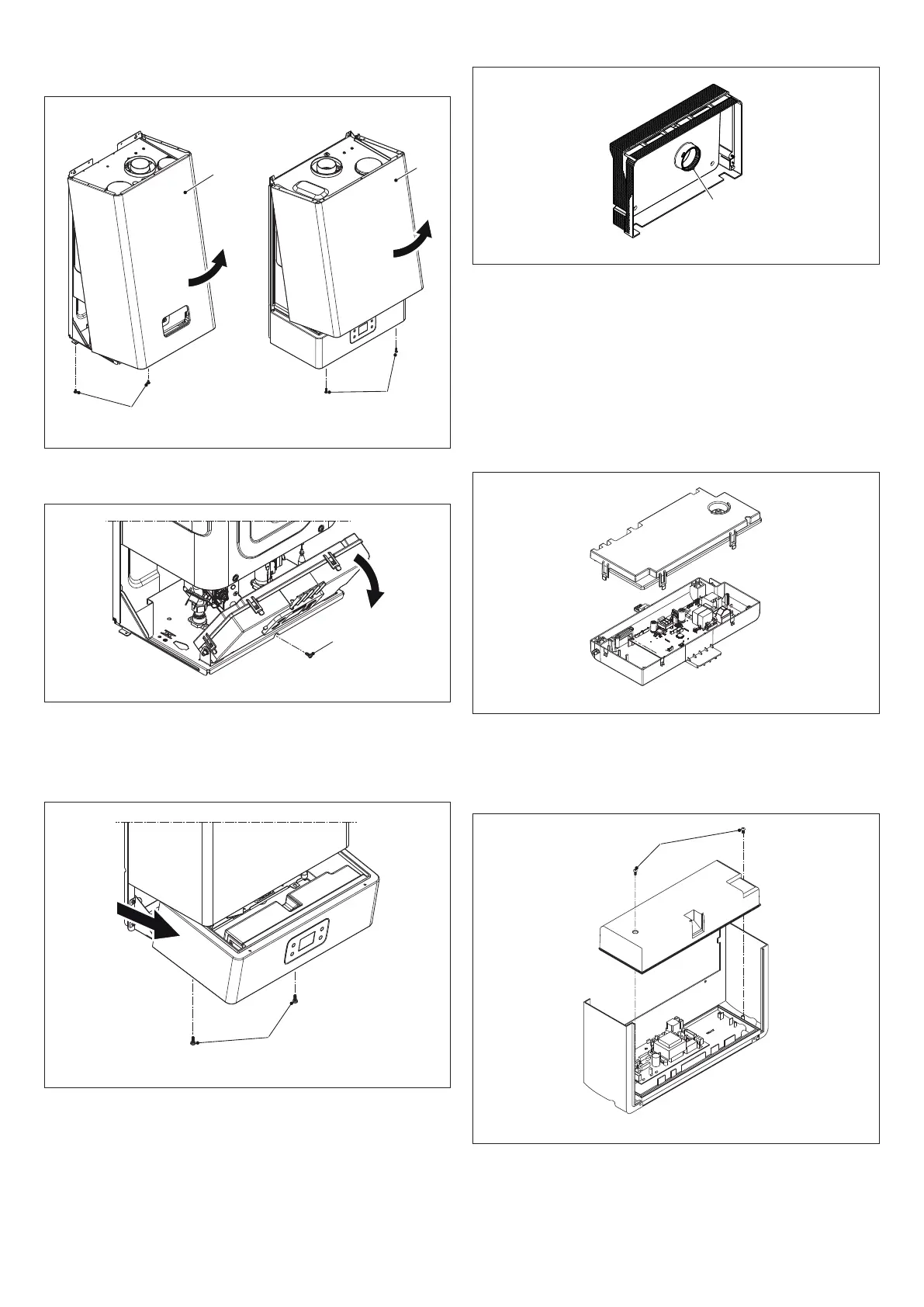

Fig. 44
Modelli 11-13
Per accedere al cruscotto rimuovere la vite di fissaggio
D
e ruotarlo
D
Fig. 45
Modelli 17
Per aprire il cruscotto procedere come segue:
- togliere le viti
C
- far scorrere il cruscotto verso l’esterno e farlo ruotare fino alla posizione
di fermo
Fig. 46
Al termine delle operazioni sopra descritte rimontare il tutto operando in
senso contrario.
b
La guarnizione
F
deve essere sempre nella sua sede originale.
F
Fig. 47
6.3 Accesso alla scheda elettronica e di
modulazione
b
Prima di intervenire sull’apparecchio, scollegare l’alimentazione
elettrica tramite l’interruttore onnipolare previsto sulla linea elettrica
di alimentazione.
Modelli 11-13
- Per accedere all'apparecchiatura elettronica, togliere il mantello e ruo
-
tare il cruscotto
-
sganciare il coperchio ed accedere quindi alla scheda.
Fig. 48
Modelli 17
- Per accedere alla apparecchiatura elettronica, togliere il mantello ed
estrarre il cruscotto
- togliere le due viti
G
- togliere il coperchio ed accedere quindi alla scheda.
Fig. 49
