13
ITALIANO
Per lo smontaggio riferirsi alle istruzioni indicate di seguito:
- togliere l’alimentazione elettrica
- rimuovere in successione mantello, coperchio cassa aria e coperchio
camera di combustione
- scollegare la connessione del cavo candela
- sfilare il passacavo inferiore dalla sede della cassa aria
- allentareidadi(A)dellarampaby-pass
- allentareildado(B)dellarampaflussostato/bruciatore
- sfilareleclip(C)cheassicuranolerampealbruciatore
- sconnetterelerampe(D)dalbruciatore
- svitarele4viti(E)chefissanoilbruciatorealloschienale
- unavoltaestrattoilbruciatore(F),svitareleviti(G)chefissanoilcol
-
lettore al bruciatore
-
a questo punto, utilizzando chiave a tubo e a forchetta, rimuovere gli
ugelli e le ranelle e sostituirli con quelli contenuti nel kit.

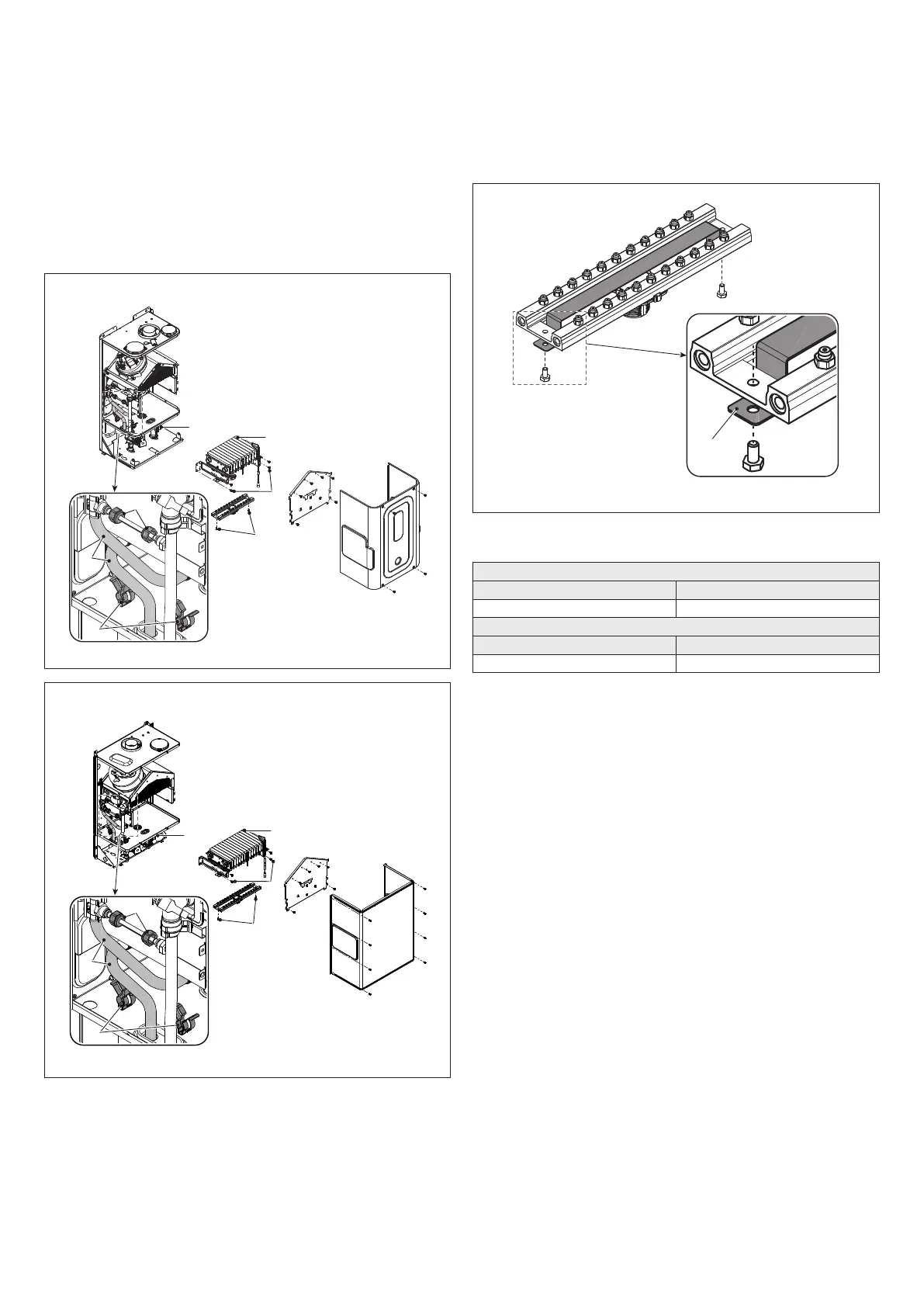

Modelli 11-13
B
F
A
D
C
G
E
Fig. 20
Modelli 17
A
D
C
G
E
B
F
Fig. 21
b
Impiegare e montare tassativamente le ranelle contenute nel kit
anche in caso di collettori senza ranelle.
Per la trasformazione da gas metano a GPL, installare la flangia brucia-
tore
(H).
Per la trasformazione da GPL a gas metano, rimuoverla.
b
Prima di rimuovere la flangia bruciatore, svuotare lo scaldabagno
come descritto al paragrafo "Svuotamento dello scaldabagno".
H
Fig. 22
Successivamente è necessario impostare il
Parametro 4 (vedi paragrafo
"Menùparametri")comesegue:
Trasformazione da METANO a GPL
Parametro Valore
4 1
Trasformazione da GPL a METANO
Parametro Valore
4 0
3.11 Regolazioni
Lo scaldabagno è già stato regolato in fase di fabbricazione dal costrut-
tore.
Se fosse però necessario ef
fettuare nuovamente le regolazioni, ad esem-
pio dopo una manutenzione straordinaria, dopo la sostituzione della val-
vola del gas oppure dopo una trasformazione gas, seguire le procedure
descritte di seguito.
b
Le regolazioni della massima potenza devono essere eseguite nel-
la sequenza indicata ed esclusivamente da personale qualificato.
-
Rimuovere il mantello svitando le viti di fissaggio
A (vedi paragrafo "
Rimozionedelmantello").
- Svitaredicircaduegirilavitedellapresadipressione(1)avalledella
valvola gas e collegarvi il manometro
- Scollegarelapresadicompensazione(5)dallavalvolagas
