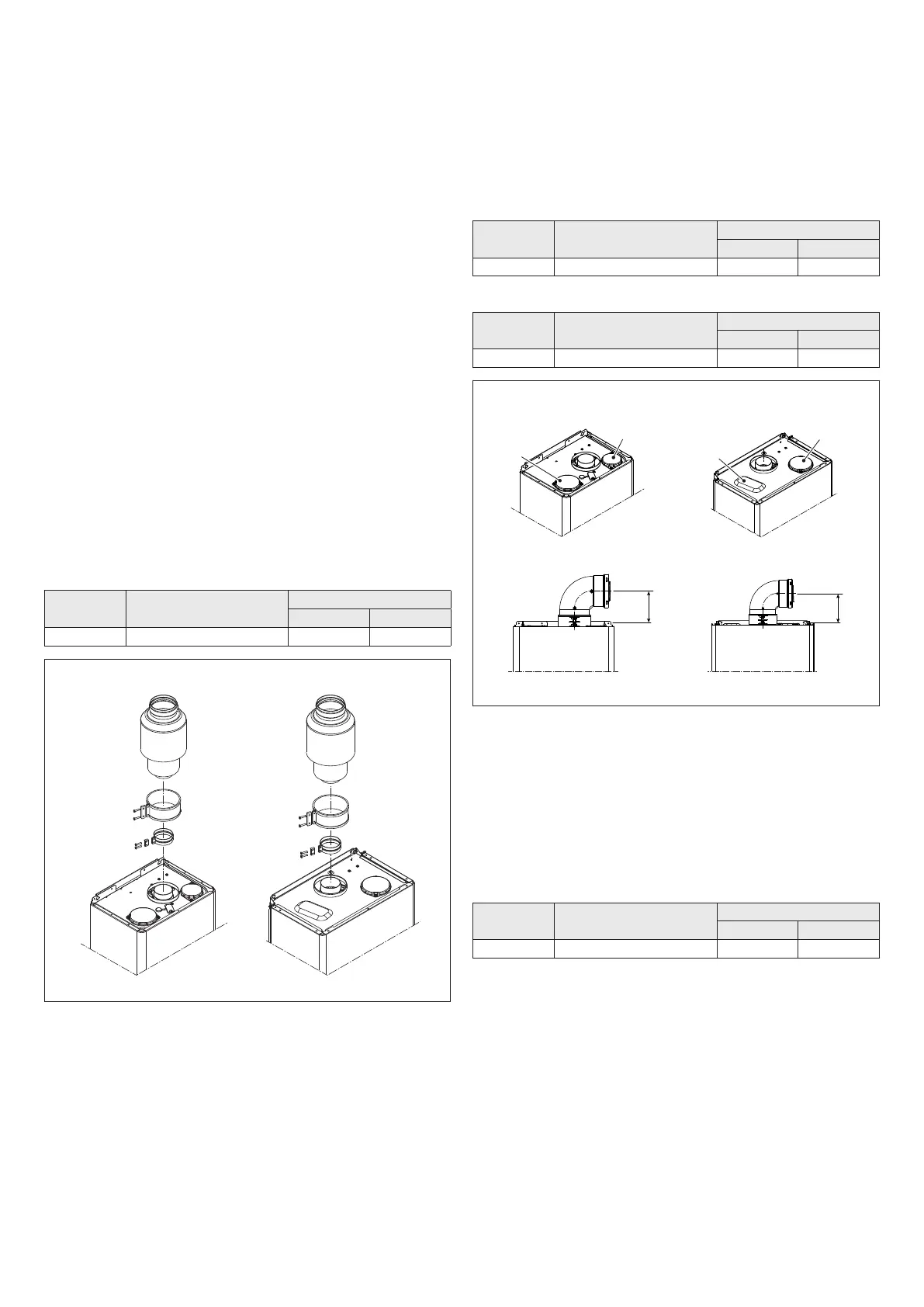

3.4 Évacuation des produits de la combustion
3.4.1 Modèles pour installation intérieure
Pour l'évacuation des produits de combustion, consulter les normes UNI
7129-7131. Le chauffe-eau est fourni sans le kit d'évacuation des fumées/
aspiration de l'air, car il est possible d'utiliser les accessoires pour des
appareils avec chambre étanche à tirage forcé qui s'adaptent le mieux
aux caractéristiques d'installation.
Pour l'extraction des fumées et la restauration de l'air comburant du
chauffe-eau, utiliser des tuyaux originaux ou d'autres de mêmes carac
-
téristiques
certiésCEets'assurerqueleraccordementaitétéréalisé
de manière correcte comme l'indiquent les instructions fournies avec les
accessoires des fumées.
Il est possible de raccorder plusieurs appareils à un conduit de fumées
unique, à condition qu'ils soient tous du type à chambre étanche.
Lechauffe-eauestunappareilde type C(àchambreétanche)et doit
donc avoir un raccordement sûr au conduit d'évacuation des fumées et à
celui d'aspiration de l'air comburant qui mènent tous deux à l'extérieur et
sans lesquels l'appareil ne peut fonctionner.
INSTALLATION "FORCÉE OUVERTE" (TYPE B22-B52)
Le conduit d'évacuation des fumées peut être orienté dans la direction la
plus adaptée aux exigences de l'installation.
Pour l'installation, suivre les instructions fournies avec les kits.
Danscetteconguration,lechauffe-eauestliéauconduitd'évacuation
des fumées Ø 80 mm à travers un adaptateur Ø 60-80 mm (Fig.13).
b
Danscetteconguration,l'aircomburantestprélevédepuislelieu
d'installation de l'appareil qui doit être un local technique adéquat
et pourvu d'aération.
b
Les conduits d'évacuation des fumées non isolés constituent des
sources potentielles de danger.
b
Le tableau reporte les longueurs rectilignes admises.
Modèle
Longueur maximale
Ø 80 mm (m)
Pertes de charge (m)
coude 45° coude 90°
11 - 13 15 1,2 1,7
Modèles 11-13 Modèles 17
Fig. 13
ÉVACUATIONS COAXIALES (Ø 60-100)
Le chauffe-eau est prévu pour être raccordé à des conduits d'évacuation/
aspiration coaxiaux et avec l'ouverture pour l'aspiration d'air (
D )fermée(
Fig.14).
Les évacuations coaxiales peuvent être dirigées dans la direction la plus
adaptée aux exigences de la pièce d'installation, en respectant les lon
-
gueurs indiquées dans le tableau.
Pour l'installation, suivre les instructions fournies avec le kit.
b
Le tableau reporte les longueurs rectilignes admises.
Horizontale
Modèle
Longueur maximale
Ø 60-100 mm (m)
Pertes de charge (m)
coude 45° coude 90°
11 - 13 3,5 1 1,5
Verticale
Modèle
Longueur maximale
Ø 60-100 mm (m)
Pertes de charge (m)
coude 45° coude 90°
11 - 13 4,5 1 1,5
Modèles 11-13 Modèles 17
112
117
D
D
D
D
Fig. 14
ÉVACUATIONS DÉDOUBLÉES (Ø 80)
Les évacuations dédoublées peuvent être orientées dans la direction la
plus adaptée aux exigences de la pièce.
Le conduit d'aspiration de l'air comburant doit être choisi parmi les deux
entrées (
E et F ):retirerlebouchondefermeturexéaveclesvisetutili-
ser
l'adaptateurspéciqueenfonctiondel'entréechoisie.
L’adaptateur d'entrée d'air de Ø 80 (
E ) doit être orienté correctement,
doncilestnécessairedelexeràtraverslesvisappropriéesdemanière
que l'ailette de positionnement n'interfère pas avec le manteau (Fig.
b
Le tableau reporte les longueurs rectilignes admises.
Modèle
Longueur maximale
Ø 80 mm (m)
Pertes de charge (m)
coude 45° coude 90°
11 - 13 15+15 1,2 1,7
