ITALIANO
3 INSTALLAZIONE
3.1 Normative
L'impiego delle apparecchiature a gas è sottoposto ad una precisa re-
golamentazione. È pertanto indispensabile osservare le normative UNI
7129 e 7131.
Perigasdipetrolioliquefatti(G.P.L.),l'installazionedovràessereconfor
-
me alle prescrizioni delle società distributrici e rispondere ai requisiti delle
norme sopra citate.
L'apparecchio viene venduto senza il dispositivo di scarico ed aspirazione
perché in funzione della tipologia di installazione, possono essere richie
-
sti i diversi dispositivi, consultare il catalogo accessori.
3.2 Ubicazione
- L’apparecchio deve essere installato su di una parete idonea e per con-
sentire le operazioni di manutenzione è indispensabile lasciare intorno
allo stesso le distanze minime (vedi paragrafo "Fissaggioaparete").
- L’apparecchio non deve essere posto al di sopra di una cucina o altro
apparecchio di cottura al fine di evitare la deposizione del grasso dei
vapori di cucina e conseguentemente un cattivo funzionamento.
- Leparetisensibilialcalore(peresempioquelleinlegno)devonoesse
-
re protette con opportuno isolamento.
3.3 Fissaggio a parete
3.3.1 Modelli per installazione interna
L'apparecchio deve essere installato su una parete idonea:
- l'apparecchio non deve essere mai chiuso in un mobile o in una nic
-
chia, ma deve essere prevista una distanza minima da pareti laterali di
almeno 20 mm, così da rendere agevoli le operazioni di manutenzione
20
20
200

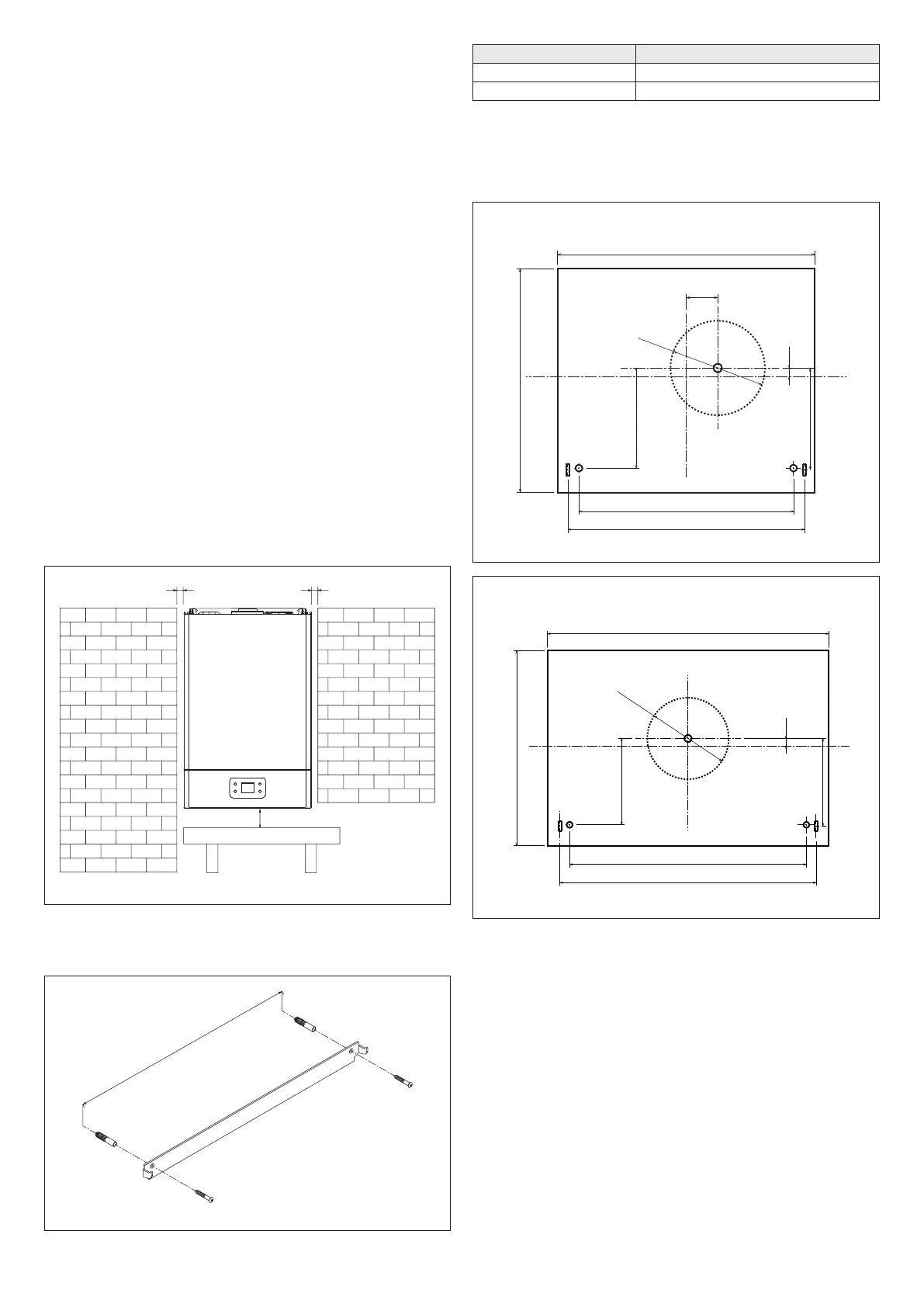

Fig. 5
- stabilita la posizione dell’apparecchio, posizionare la dima fornita a cor
-
redo e tracciare la posizione dei fori, quindi rimuoverla e praticare N°2
fori Ø 8
L
Fig. 6
L
Modelli 11-13 250 cm
Modelli 17 320 cm
- riposizionare la dima e fissarla con i tasselli in dotazione
- viene di seguito descritta la tipologia di scarico posteriore ed orizzon
-
tale che è la più comune; inserire le feritoie poste sulla dima di carta,
nelle alette della dima a muro
- tracciare il centro del foro del condotto
- praticare un foro di Ø 110 mm come indicato sulla dima di carta
Modelli 11-13
300
36.7
250
276
270
116.6
116.6
10
ø110
Fig. 7
Modelli 17
270
116.6
118.6
10
380
320
346
ø110
Fig. 8
- preparare i tubi tagliandoli della lunghezza appropriata allo spessore
del muro. Se l'operazione è eseguita in modo corretto, la sporgenza
del tubo fumi Ø 60 mm rispetto al tubo aria Ø 100 mm risulterà essere
di 7,5 mm
- introdurre nel foro della parete il condotto speciale, costituito da due
tubi concentrici
