3.4 Evacuação dos produtos de combustão
3.4.1 Modelos para instalação interior
Para a evacuação dos produtos queimados, consultar a normativa UNI
7129-7131. O esquentador é fornecido sem kit de evacuação de fumos/
aspiração de ar, pois é possível utilizar os acessórios para aparelhos com
câmara estanque com tiragem forçada que melhor se adapta às caracte
-
rísticas de instalação.
Para a
evacuação dos fumos e a reposição do ar comburente do esquen-
tador utilize tubos originais ou outros com as mesmas características cer-
tificados CE e certifique-se de que a ligação é feita de maneira correta,
tal como indicado nas instruções fornecidas com os acessórios de fumos.
A
um só tubo de evacuação de fumo podem ser conectados mais apare
-
lhos
desdequetodossejamdotipodecâmaraestanque.
OesquentadoréumaparelhodetipoC(comcâmaraestanque)epor
isso tem de possuir uma ligação segura à conduta de evacuação de fu
-
mos e à de aspiração do ar comburente que ambas ligadas ao exterior e
sem as quais o aparelho não pode funcionar
.
INSTALAÇÃO "FORÇADA ABERTA" (TIPO B22-B52)
A conduta de descarga de fumos pode ser orientada na direção mais
adequada às exigências da instalação.
Para a instalação, seguir as instruções fornecidas com os kits.
Nesta configuração, o aparelho é ligado à conduta de evacuação dos

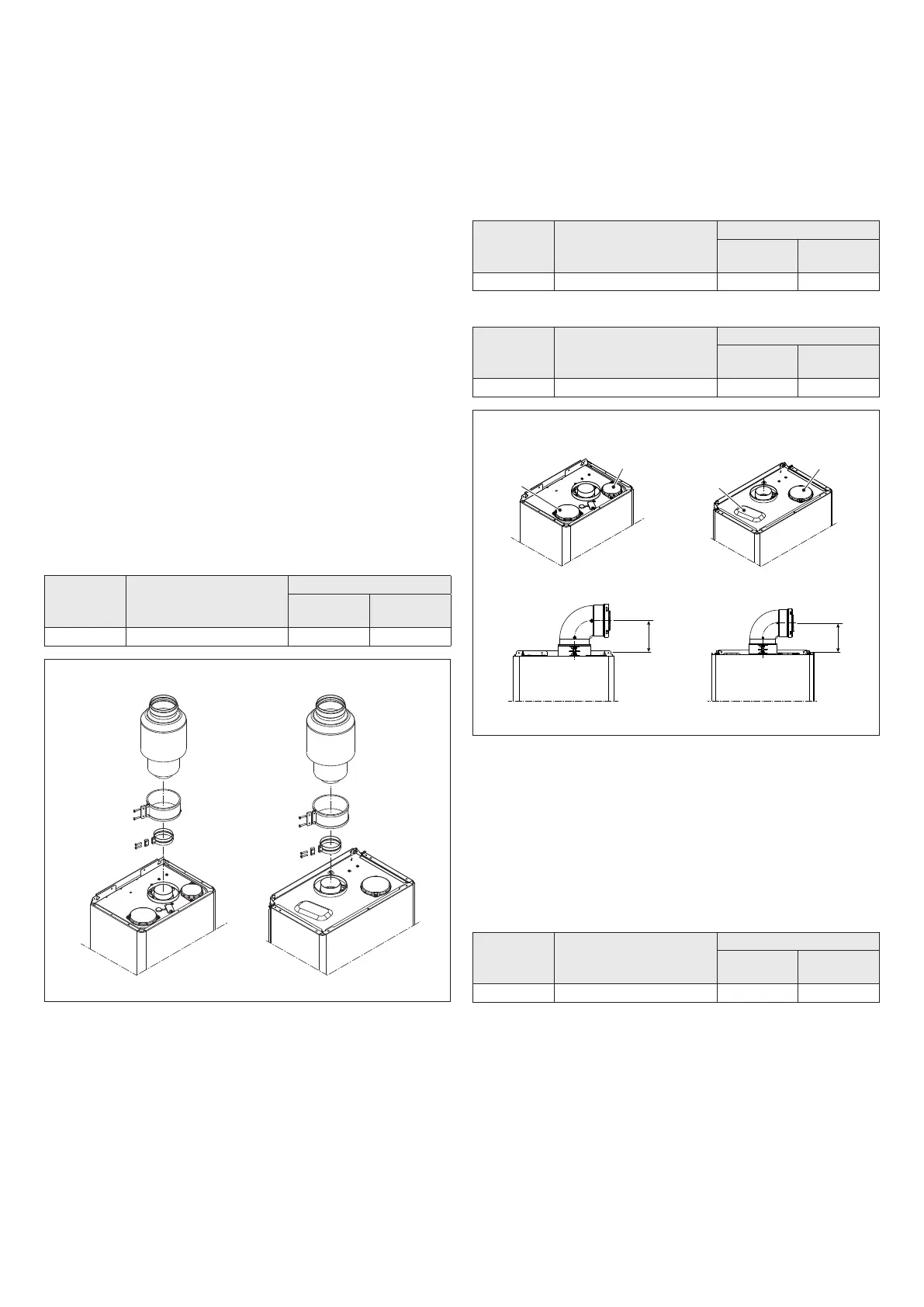

fumos Ø 80 mm através de um adaptador de Ø 60-80 mm (Fig.13).
b
Nesta configuração o ar comburente é aspirado no local de insta-
lação do aparelho que deve ser um local técnico adequado e com
ventilação.
b
As condutas de descarga de fumos não isoladas são potenciais
fontes de perigo.
b
A tabela indica os comprimentos retilíneos admitidos.
Modelo
Comprimento máximo
Ø 80 mm (m)
Perdas de pressão (m)
curva de
45°
curva de
90°
11 - 13 15 1,2 1,7
Modelos 11-13 Modelos 17
Fig. 13
SAÍDAS DE FUMOS COAXIAIS (Ø 60-100)
O esquentador é fornecido preparado para ser ligado a condutas de eva-
cuação/aspiração coaxiais e com a abertura para a aspiração de ar (
D
)
fechada (Fig.14).
As saídas de fumos coaxiais podem ser viradas na direção mais ade
-
quada às necessidades do local, cumprindo os comprimentos indicados
na tabela.
Para a instalação, siga as instruções fornecidas com o kit.
b
A tabela indica os comprimentos retilíneos admitidos.
Horizontal
Modelo
Comprimento máximo
Ø 60-100 mm (m)
Perdas de pressão (m)
curva de
45°
curva de
90°
11 - 13 3,5 1 1,5
Vertical
Modelo
Comprimento máximo
Ø 60-100 mm (m)
Perdas de pressão (m)
curva de
45°
curva de
90°
11 - 13 4,5 1 1,5
Modelos 11-13 Modelos 17
112
117
D
D
Fig. 14
SAÍDAS DE FUMOS DIVIDIDAS (Ø 80)
As descargas divididas podem ser orientadas na direção mais adequada
às exigências do local.
A conduta de aspiração do ar comburente deve ser escolhida entre as
duas entradas (
E
e
F
):removaatampadefechofixadacomosparafusos
e utilize o adaptador específico consoante a entrada escolhida.
O adaptador de entrada de ar Ø 80 (
E
)deveserorientadocorretamente,
portanto, é necessário fixá-lo com parafusos apropriados, de modo que a
aleta de posicionamento não interfira no revestimento.
b
A tabela indica os comprimentos retilíneos admitidos.
Modelo
Comprimento máximo
Ø 80 mm (m)
Perdas de pressão (m)
curva de
45°
curva de
90°
11 - 13 15+15 1,2 1,7
