89
PORTUGUÊS
B
E
C
A
A
conduta de fumos
B
conduta de aspiração
C
coroa de borracha
D
terminal
E
alojamentoparacoroa

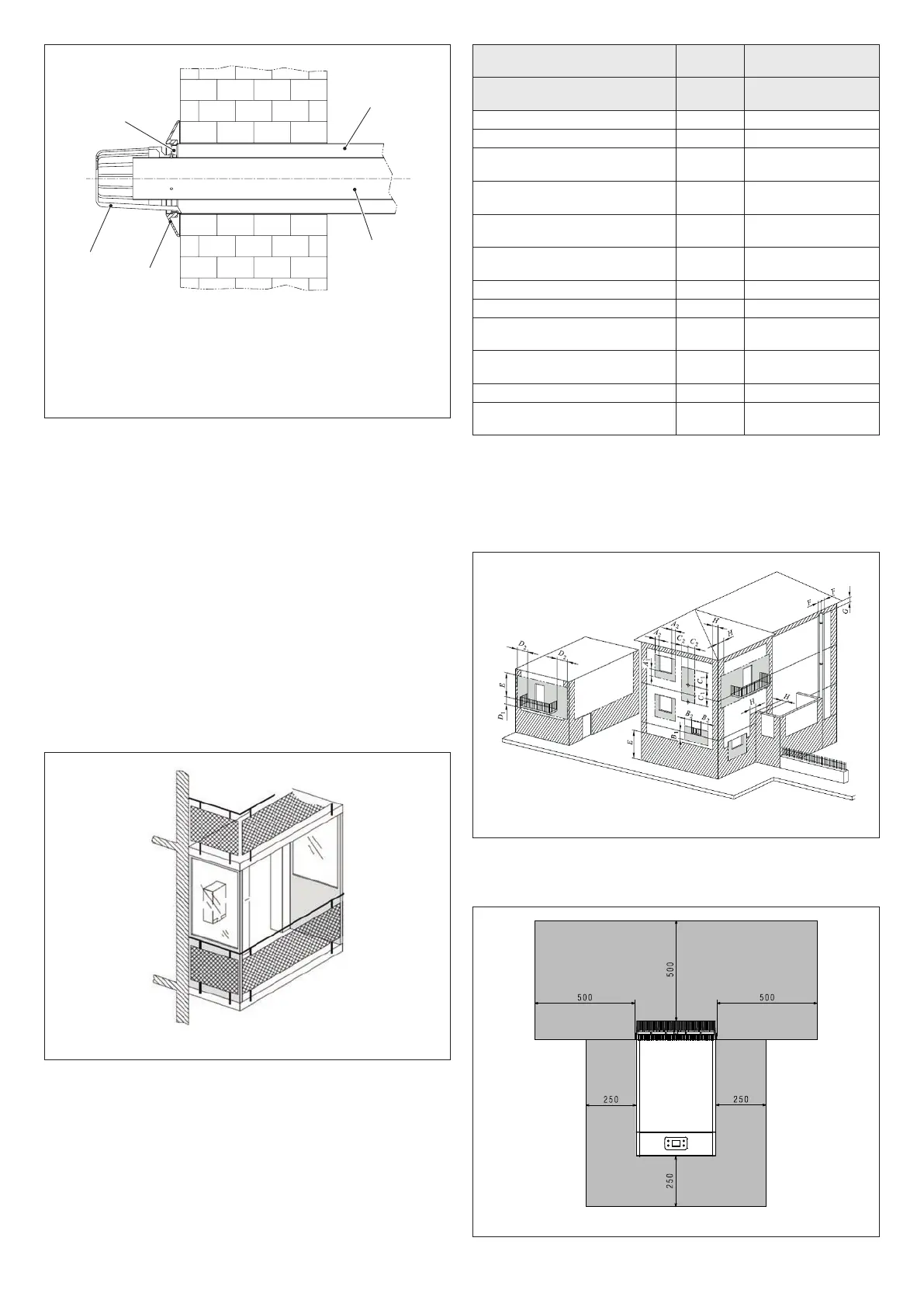

Fig. 9
- vede com argamassa o interstício entre o tubo Ø 100 e o furo na pare-
de, colocando uma folha de papel de maneira que o tubo não fique co-
lado à parede; a fim de facilitar desmontagens posteriores. Coloque o
aparelho no ponto
predefinido, consultando as quotas indicadas neste
manual de instruções, no capítulo "Elementos funcionais do aparelho /
Dimensões totais e ligações".
3.3.2 Modelos para instalação exterior
O aparelho foi especificamente concebido para instalações exteriores
em locais parcialmente protegidos. Por esta razão, deve ser instalado
noexterior,aoarlivre,comarejamentoeventilaçãonaturais,semzonas
estagnadas para os produtos de combustão, que devem ser rapidamente
dispersos por convecção natural ou pelo vento.
A conduta de evacuação do aparelho deve estar livre de obstruções ex
-
ternas,
objetosoucorposqueimpeçamaexpulsãodosfumoseprote-
gidos de eventuais contactos durante ou após o funcionamento: pode
sobreaquecer e provocar queimaduras.
Fig. 10: exemplo de
evacuação
INCORRETA
dos produtos da combustão
numa varanda fechada em cinco lados.
Fig. 10
Durante a instalação do aparelho, devem ser respeitadas as distâncias
mínimas do terminal de evacuação/aspiração, de acordo com a regula
-
mentação local em vigor, bem como quaisquer outros dispositivos insta-
lados, aberturas, elementos arquitetónicos e limites.
Posicionamento do terminal Quota
Distâncias mínimas
(mm) (*)
Aparelhos com mais
de 16kW até 35kW
Porbaixodeumajanela A1 600
Adjacênciaaumajanela A2 400
Por baixo de uma abertura de
arejamento/ventilação
B1 600
Adjacênciaaumaaberturade
arejamento/ventilação
B2 600
Distância vertical entre dois termi
-
nais de evacuação
C1 1.500
Adjacência
horizontalaumtermi-
nal de evacuação
C2 1.000
Por baixo de uma varanda D1 300
Ao lado de uma varanda D2 1.000
Do solo ou de outro piso E 2.200
De tubagens ou condutas de eva-
cuação
verticaisouhorizontais(**)
F 300
Por baixo de um algeroz G 300
De um canto/reentrância/parede
de um edifício
H 300
(*)
Em aparelhos do tipo A, a distância mínima coincide com o centro
da secção de saída dos produtos de combustão para a atmosfera.
(**)
Ao colocar o aparelho, devem ser adotadas distâncias não inferiores
a 500 mm de materiais sensíveis à ação de produtos de combustão
(por exemplo, algerozes e calhas de plástico, elementos protuberan
-
tes
demadeira,etc.);paradistânciasinferiores,utilizeblindagens
adequadas nos referidos materiais.
Fig. 11
b
Para as distância mínimas de materiais combustíveis, consulte as
indicações da Fig. 12
Fig. 12
