- enlever les vis
B
- déplacer en avant l'habillage
C
- tirer l'habillage
C
vers le haut en le libérant des crochets supérieurs
Modèles 11-13 Modèles 17
C
C
B

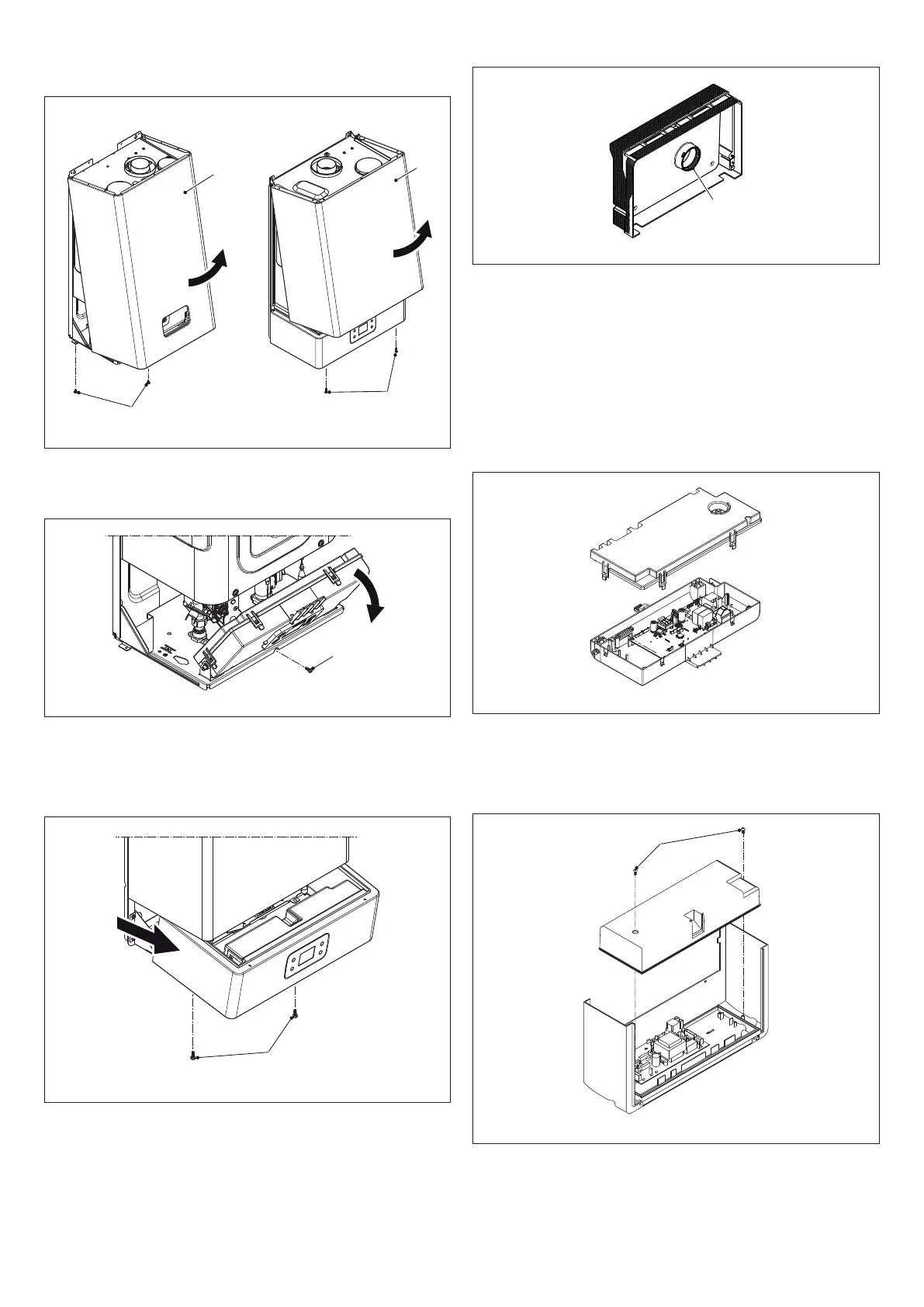

Fig. 44
Modèles 11-13
Pouraccéderautableaudecommande,retirerlavisdexation
D
et le
tourner
D
Fig. 45
Modèles 17
Pour ouvrir le panneau de commande, procéder ainsi :
- retirer les vis
C
- faire glisser le panneau de commande vers l'extérieur et le faire tourner
jusqu'àlapositiond'arrêt
Fig. 46
Àlandesopérationsdécritesci-dessusremontertouslesélémentsen
agissant dans l'ordre inverse.
b
La garniture
F
doitêtretoujoursdanssonlogementd'origine.
F
Fig. 47
6.3 Accès à la carte électronique et de
modulation
b
Avant d'intervenir sur l'appareil, couper l'alimentation électrique au
moyen de l'interrupteur omnipolaire prévu sur la ligne électrique
d'alimentation.
Modèles 11-13
- Pouraccéderàlaboîtedecontrôleélectronique,retirerl'habillageet
ouvrir le panneau de commande
- libérer le couvercle et accéder ensuite à la carte.
Fig. 48
Modèles 17
- Pouraccéderàlaboîtedecontrôleélectronique,retirerl'habillageet
extraire le panneau de commande
- enlever les vis
G
- retirer le couvercle et accéder ensuite à la carte.
Fig. 49
