Fig. 15
Modelos 17
89
Fig. 16

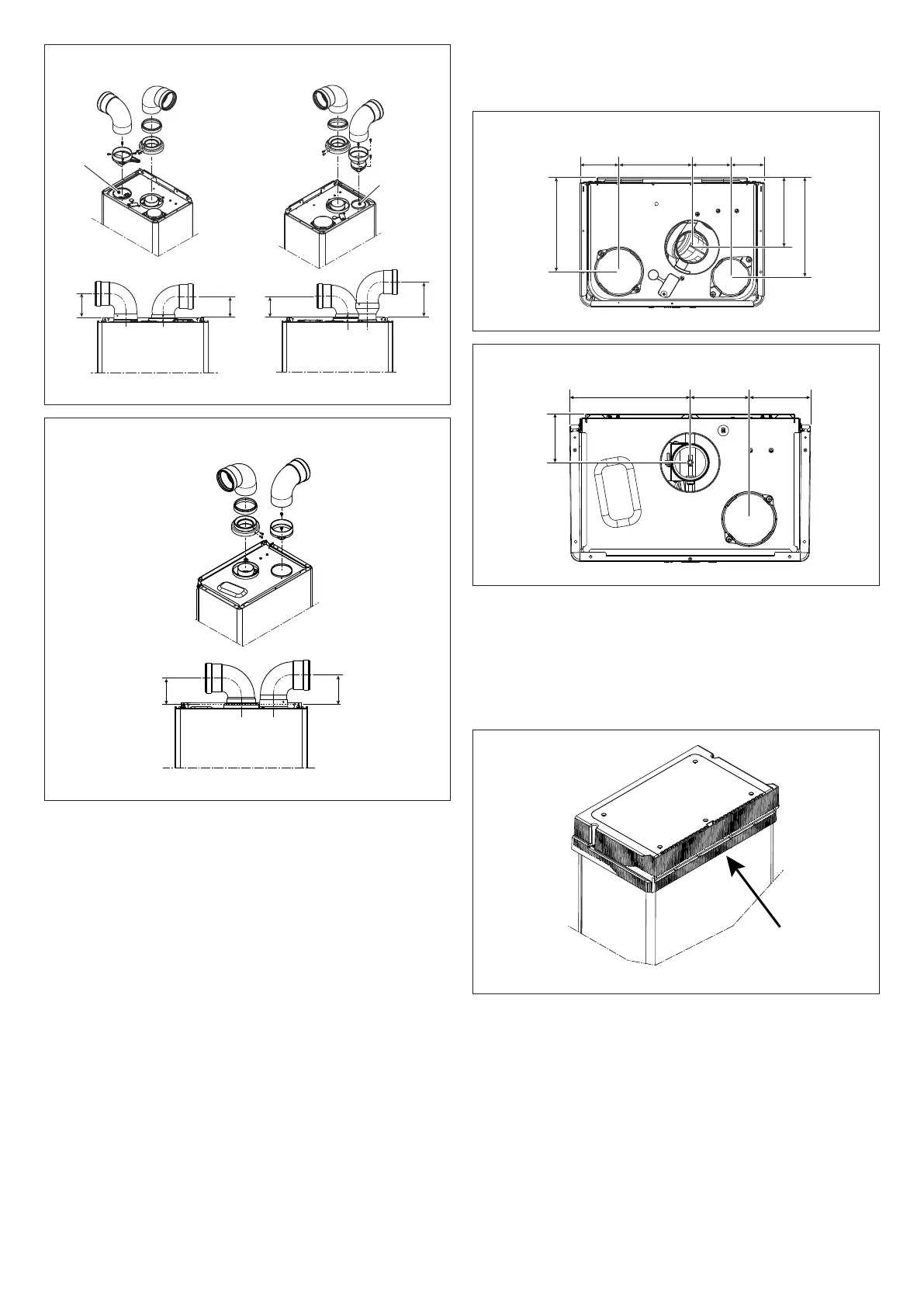

Lagurailustralavistadesdearribadelcalentadordeaguaconlasme-
didas de referencia para las distancias entre centros de la salida humos
y de la entrada de aire comburente, con respecto a la placa de soporte
del calentador.
Modelos 11-13
120
184
Fig. 17
Modelos 17
Fig. 18
3.4.2 Modelos para la instalación externa
Para la evacuación de los productos de la combustión, remitirse a la nor-
mativa UNI 7129.
El aparato es de tipo
A2 y, por ende, no cuenta con conductos de evacua-
ción de humos y de aspiración del aire comburente.
Los gases combustos
se expulsan directamente al ambiente desde el
escape integrado.
Fig. 19
a
Evitar la inhalación de gases combustos.
a
No entrar en contacto directo con los gases combustos, ya que
pueden alcanzar temperaturas muy elevadas, provocando quema-
duras.
a
No entrar en contacto directo con el escape, ya que puede alcan-
zar temperaturas muy elevadas, provocando quemaduras.
a
Para garantizar la expulsión correcta de los gases combustos, se
prohíbeobstruirocubrir(inclusoparcialmente)elescape.
a
Se prohíbe permanecer cerca del aparato en funcionamiento.
