FRANÇAIS
- Retirerlecapuchondeprotection(2)
- Ouvrir un robinet de l'eau au débit maximum, amener le sélecteur
de température à la valeur maximale et alimenter électriquement le
chauffe-eau
5
2
3
4

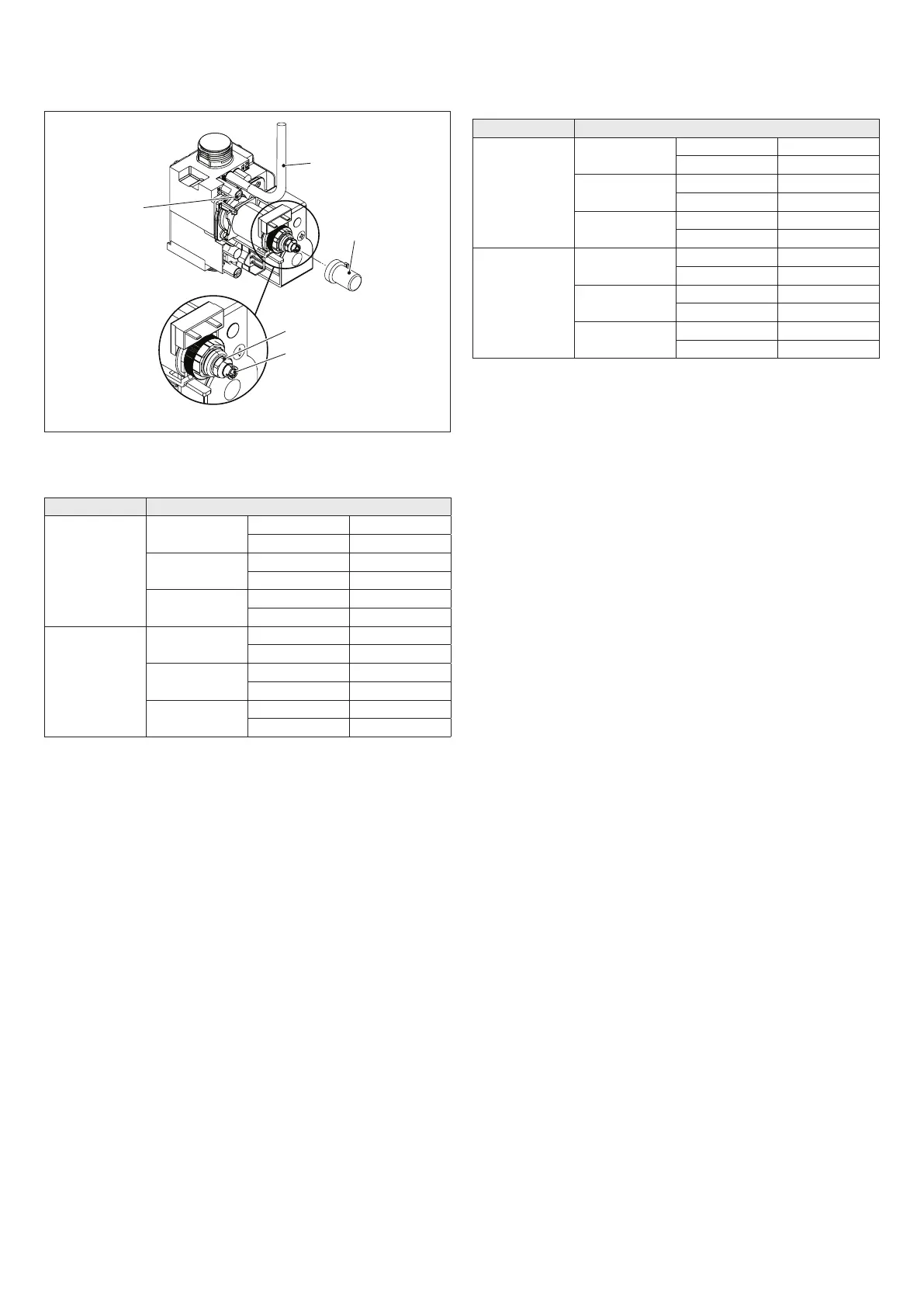

Fig. 23
Réglage pour le maximum :
- Visseràfondl'écrou(3)and'obtenirlavaleurdepressiondugazin
-
diquée dans le tableau
Pression du gaz maximale aux buses
Modèles 11
G20
12,00 mbar
122,37 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Modèles 13
G20
14,00 mbar
142,76 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Régulation pour la pression minimale :
- débrancher l'un des deux câbles électriques de la bobine
- visseret/oudévisserlavisAllenderéglageduminimum(4)jusqu'à
obtenir la valeur de pression du gaz indiquée dans le tableau
- remonterlecapuchondeprotection(2)
Pression du gaz minimale aux buses
Modèles 11
G20
1,30 mbar
13,26 mm. C.A.
G30
2,80 mbar
28,55 mm. C.A.
G31
3,60 mbar
36,71 mm. C.A.
Modèles 13
G20
1,80 mbar
18,35 mm. C.A.
G30
3,40 mbar
34,67 mm. C.A.
G31
4,40 mbar
44,87 mm. C.A.
- rebrancherlaprisedecompensationàlasoupapedugaz(5)
- déconnecterlemanomètreetresserrerlavisdelaprisedepression(1)
b
Il faut savoir que pour le fonctionnement à GPL, il est nécessaire de
prévoir un régulateur de pression du gaz à l'alimentation de l'appa-
reil, réglé à la pression de 28-30 mbar pour le fonctionnement à gaz
butane et 37 mbar pour le fonctionnement à gaz propane.
