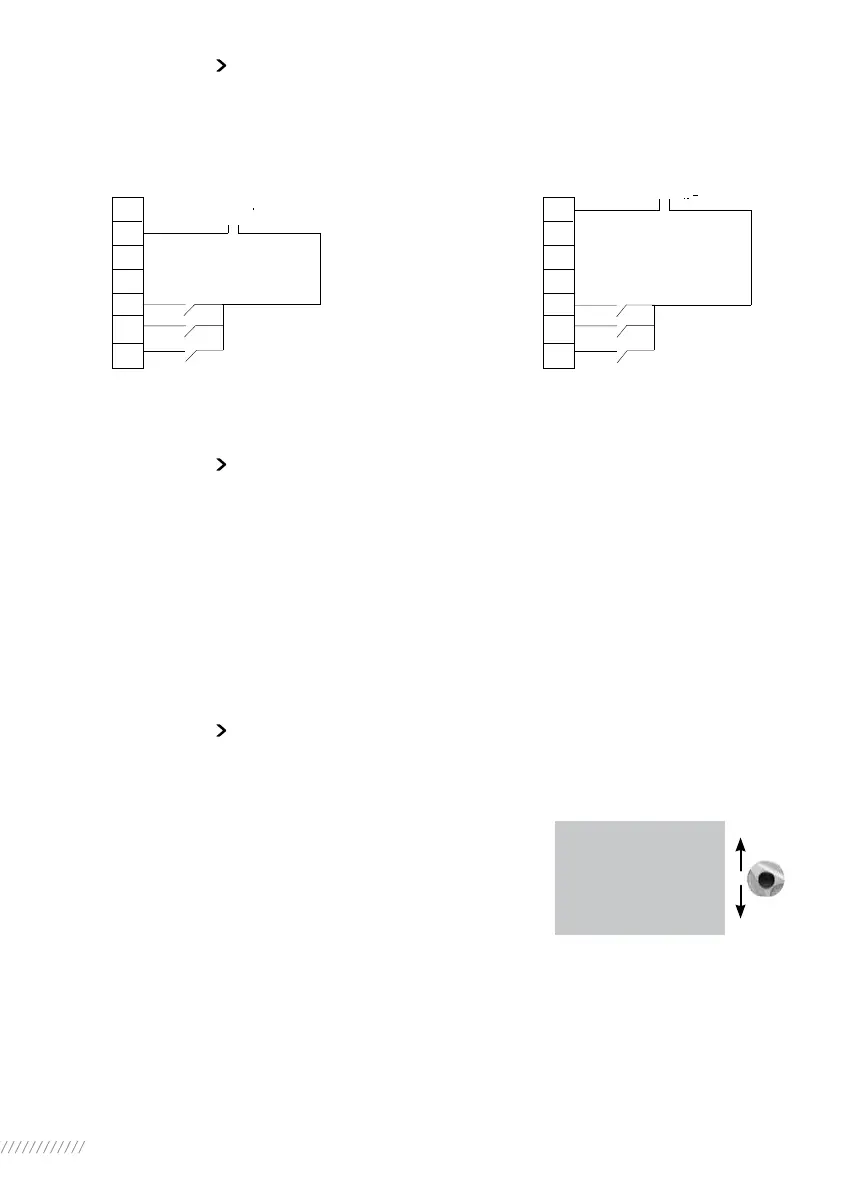

16.5 STOP DISTANCE
En standard le stop distance se fait par ouverture d’un contact (alors que la commande ouverture
ou fermeture se fait par fermeture d’un contact). Pour commander le stop distance comme l’ouverture
ou la fermeture, sélectionner stop distance dans le menu COMMANDES puis choisir
contact (f)=stop.
Remarque : Les commandes ouv. et ferm. sont prioritaires sur le stop.
16.6 PRIORITÉ À L’OUVERTURE OU À LA FERMETURE
En standard il n’y a pas de priorité à l’ouverture ou à la fermeture. Les priorités servent :
- à inverser le sens de marche en cours de manoeuvre sans passer par une commande stop.
Il faut dans ce cas une priorité à l’ouverture et à la fermeture.
- à donner la priorité à un sens de rotation : si le servomoteur reçoit 2 ordres ouverture et fermeture
simultanés et qu’une priorité ouverture a été choisie, alors le servomoteur va en ouverture.
- à faire des commandes par contact unique (voir §16.1).
Sélectionner modifier dans le MENU et confirmer par OK.
Sélectionner commandes dans le menu MODIFIER et confirmer par OK.
Sélectionner priorité dans le menu COMMANDES et confirmer par OK.
Choisir (ouverture), (fermeture) ou (ouv et ferm) et confirmer par OK.
16.7 MODE DÉGRADÉ ESD
En standard les protections sont actives et donc stoppent le fonctionnement du servomoteur
en cas d’anomalie.
Dans le cas d’une commande d’urgence (voir description commandes auxiliaires 1 ou 2), il est possible
de tolérer que le servomoteur puisse délivrer 100% du couple
pour assurer la manoeuvre même en présence d’anomalies.
Sélectionner modifier dans le MENU et confirmer par OK
(bouton rouge).
Sélectionner commandes dans le menu MODIFIER et confirmer
par OK.
Sélectionner mode dégradé esd dans le menu COMMANDES et
confirmer par OK.
A chaque sélection faite, les parenthèses
disparaissent et une étoile apparaît devant la
sélection. Pour annuler la sélection confirmer par OK.
MODE DEGRADE ESD
retour
(100% couple)
retour
4
5
6
7
8
9
10
STOP
FERM
OUV
10 - 55V ~
4
5
6
7
8
9
10
90 - 160V* ~
STOP
FERM
OUV
*160 à 250V en option
