La lecture des chapitres suivants permet d’acquérir les connaissances nécessaires au réglage
du servomoteur sur vanne :
§9. COMMENT NAVIGUER DANS LES MENUS
§10. SELECTIONNER LA LANGUE D’AFFICHAGE
§18. COMMENT REGLER ET LIRE LES COUPLES (en cas de fermeture sur couple)
§18.1 Type de fermeture
§18.2 Réglage du couple
§14. COMMENT REGLER UN SERVOMOTEUR SUR UNE VANNE

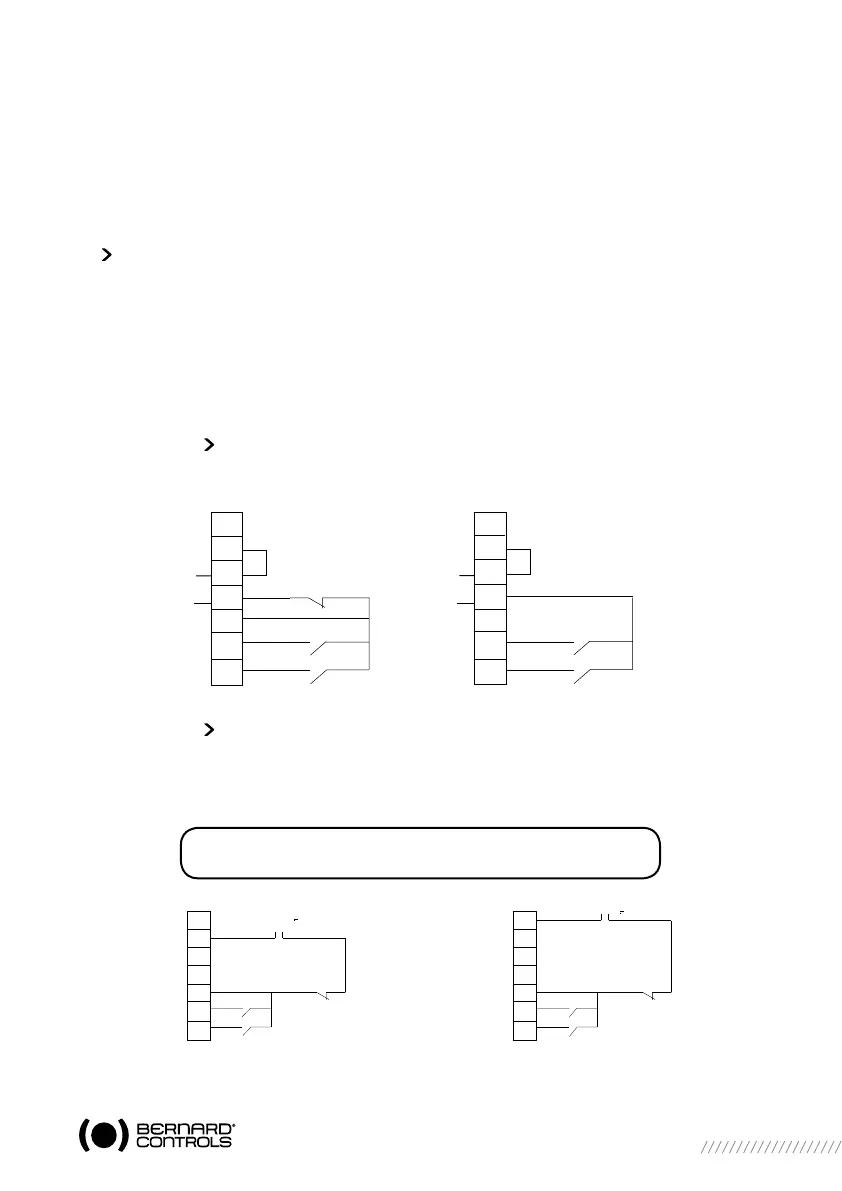

7 COMMANDE A DISTANCE
La commande à distance du servomoteur INTELLI+ peut être réalisée à partir d’une alimentation
externe, ou d’une alimentation intégrée.
Le circuit d’entrée est totalement isolé par des optocoupleurs. La commande impulsionnelle (avec
automaintien) nécessite 4 fils de liaison sur le bornier client : commun, stop, ouverture et fermeture.
Si le bouton poussoir arrêt n’est pas utilisé, ne pas raccorder la liaison STOP, le contact ouverture
(ou fermeture) doit être maintenu pour actionner le servomoteur.
7.1 COMMANDE PAR CONTACT
En commande par contact, il est nécessaire de faire un shunt aux bornes client 5-6.
7.2 COMMANDE PAR TENSION
La commande à distance peut s’effectuer indifféremment en courant continu ou en courant alternatif.
Pour les tensions basses de 10 à 55V, utiliser le commun borne 5.
Pour les tensions de 90 à 160V (250V avec isolation optionnelle), utiliser le commun borne 4.
Attention : ne jamais raccorder une source de tension
supérieure à 55V sur le commun borne 5
24V
1,2W
-
+
4
5
6
7
8
9
10
STOP
FERM
OUV
Commande à distance
impulsionnelle (auto maintien)
24V
1,2W
-
+
4
5
6
7
8
9
10
FERM
OUV
Commande à distance
sans auto maintien
4
5
6
7
8
9
10
FERM
OUV
Pour supprimer l'automaintien,
ne pas raccorder la borne 8.
10 - 55V ~
4
5
6
7
8
9
10
FERM
OUV
90 - 160V* ~
STOP
STOP
*160 à 250V en option
