Mémoriser les couples d’une manoeuvre électrique
Pour mémoriser les couples d’une manoeuvre électrique sélectionner dans le menu mémoriser puis choisir :
couple => ref (oui). Les couples notés réf. prennent alors la valeur des couples de la dernière
manoeuvre électrique.
En cas d’erreur sélectionner de nouveau couple => ref (non)
et les valeurs des couples de référence seront rétablies.
La mémorisation ne sera effective qu’après sortie du menu
MODIFIER et validation de (modif ok?).

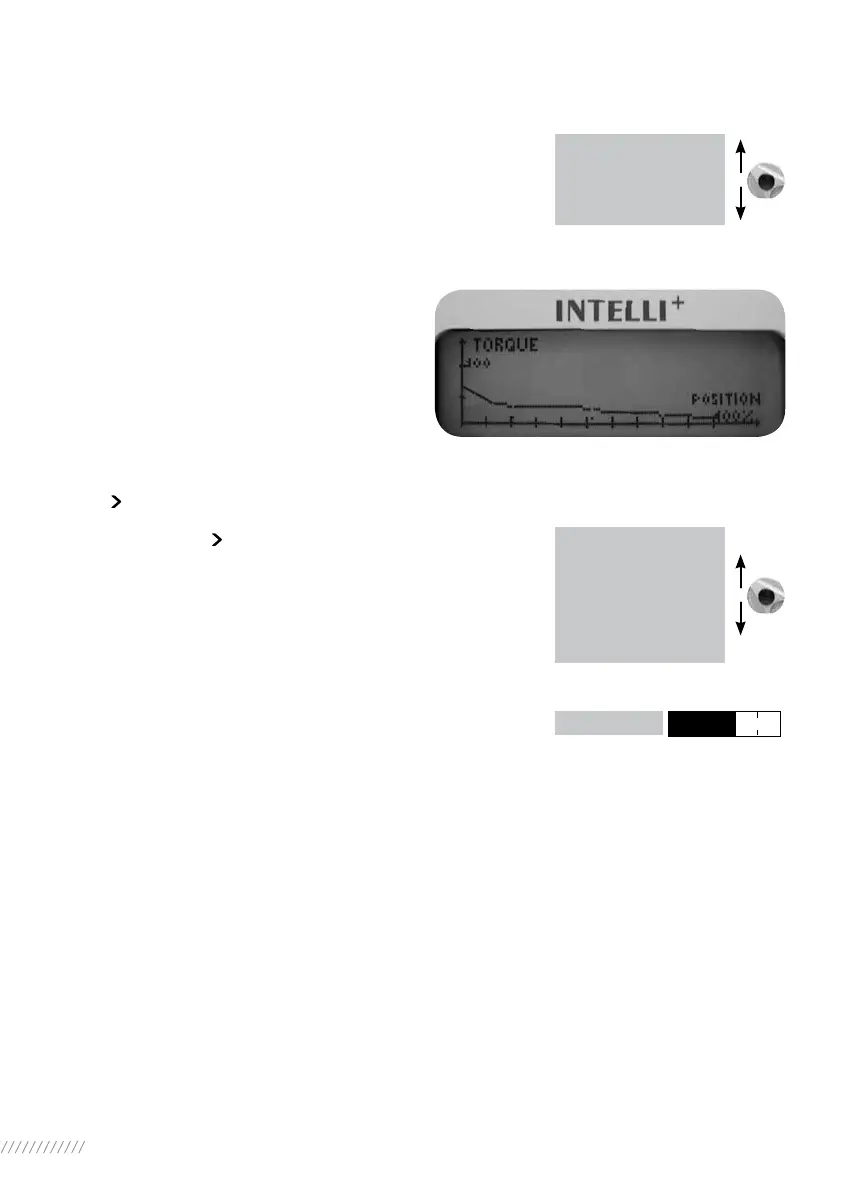

Afficher la courbe couple position de la dernière manoeuvre électrique
Dans le menu couple sélectionner courbe de couple et confirmer par OK.
Choisir la manoeuvre ouverture ou fermeture
puis confirmer par OK.
La courbe est affichée sur l’écran graphique
avec la position de 0 à 100% et le couple
de 0 à 100% (100% est le couple maxi plaqué
sur le servomoteur).
19 COMMENT PERSONNALISER LES SIGNALISATIONS
19.1
SIGNALISATION LOCALE
L’affichage local peut être configuré
Affichage inverse : possibilité d’inverser l’affichage (rotation
d’un demi tour).
Sélectionner dans Menu: modifier puis signalisation puis signalis.
locale puis affichage inverse (oui)
Affichage couple : sélectionner cette option pour lire en
permanence sur l’afficheur du servomoteur le couple instantané
en même temps que la position.
Sélectionner dans Menu modifier puis signalisation puis signalis.locale et affichage couple (oui).
Couleur des voyants : en standard le voyant rouge est affecté à «vanne fermée» et le voyant vert
à «vanne ouverte”. L’affectation peut être changée pour avoir le voyant rouge affecté à «vanne
ouverte» et le voyant vert à «vanne fermée”.
Sélectionner dans Menu modifier puis signalisation puis signalis.locale puis voyants
Rouge=(ouvert)
Pour conserver les sigles vanne ouverte et vanne fermée à la bonne position sur l’indicateur, il faut
aussi ouvrir le capot avec le hublot et retourner la plaque indicatrice de l’afficheur.
MEMORISER
couple => réf (non)
couple => réf (oui)
SIGNALIS. LOCALE
retour
affichage inverse
affichage couple
voyants
retour
Couple 60%
