14.2 RÉGLAGE AUTOMATIQUE
Sélectionner régler dans le MENU et confirmer.
Sélectionner type de fermeture dans le menu REGLER
et confirmer.
Choisir de fermer la vanne sur couple ou sur position
(éventuellement sur couple en fermeture et ouverture)
et confirmer par ok.
A l’affichage sens pour fermeture confirmer par ok.
Choisir le sens normal de fermeture (en général
sens horaire) et confirmer par ok.
A l’affichage réglage de position confirmer par ok.
Sélectionner automatique dans le menu REGLAGE
DE POSITION.
Dès la confirmation par le bouton rouge le cycle
de réglage automatique démarre.
Le servomoteur détecte les positions extrêmes par arrêt sur limiteur d’effort puis se positionne
à mi-course pour tester son inertie dans les 2 sens de rotation.
L’INTELLI+ détermine les positions d’arrêt 0 et 100% en tenant
compte du type de fermeture configuré et de l’inertie du servo-
moteur. Le réglage se termine par l’affichage de la course
Retour en mode commande après confirmation par bouton rouge.
15 RECOPIE ET POSITIONNEUR
Position signal
Suivant l’équipement du servomoteur il est possible de disposer d’un signal de recopie de position
en courant. Aucun réglage n’est à faire, le signal étant automatiquement ajusté sur le réglage de
position 0 à 100 %.
Par défaut le signal de sortie est en 4-20mA (4mA à 0% et 20mA à 100%).
Connexion 2 ou 3 fils. Pour plus de détails sur les signaux analogiques, voir §25.
Positionneur
Suivant l’équipement du servomoteur il est possible de le faire fonctionner en régulation à partir
d’un signal de commande (par ex: 4 – 20 mA). Aucun réglage n’est à faire, le signal étant automati-
quement ajusté sur le réglage de position 0 à 100 %.
Pour vérifier en local le positionnement, il faut configurer la commande locale
en commande proportionnelle de 0 à 100 %. Une fois la configuration faite et
le retour en mode commande locale l’affichage indique la position d’ouverture
et la commande en %. Avec le bouton bleu modifier la commande en plus ou
en moins et vérifiez que le servomoteur suit bien la position demandée.
measured stroke
37 tours
ok
Remarque : en cours de réglage auto-
matique il est toujours possible d’arrêter
immédiatement le cycle et retourner
au menu par la commande stop local.
La procédure de réglage est alors annulée
Attention au réglage automa-
tique suivant le type de vanne :
pendant le réglage automatique le
servomoteur s’arrête sur les butées
mécaniques.
32
33
34
35

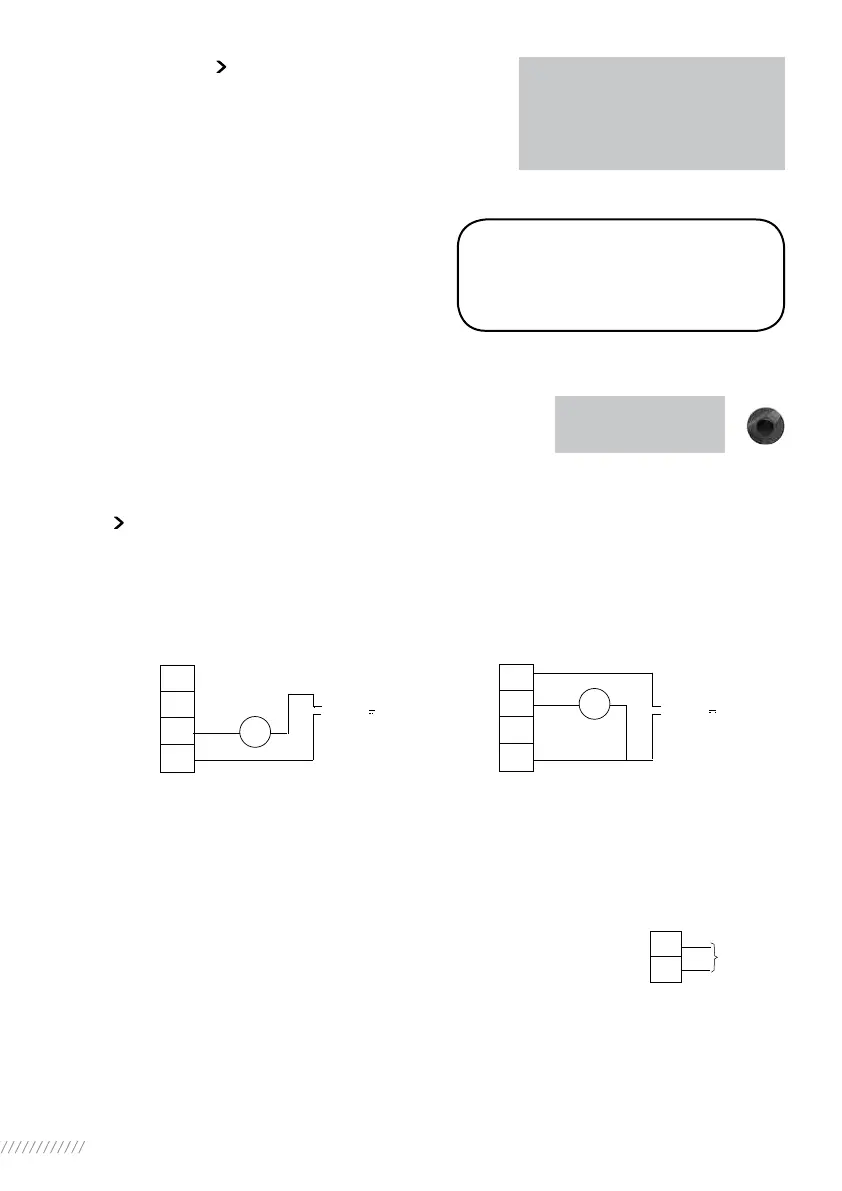

Raccordement 2 fils
12 - 32V
mA
+
-
+
-
32
33
34
35
Raccordement 3 fils
12 - 32V
mA
+
-
+
-
30
31
-
+
4 - 20 mA
0 - 20 mA
0 - 10 V
