Pour commander à distance, il faut configurer une des commandes auxiliaires en AUTO / ON OFF
(voir §16.3). Une fois cette configuration faite le servomoteur est en commande positionneur.
Pour faire une commande Tout Ou Rien il faut établir le contact de la commande auxiliaire. Cette
commande auxiliaire permet de sélectionner à distance la commande positionneur ou Tout Ou Rien.
Pour plus de détails en particulier pour un éventuel réglage de la bande morte voir §26.
16 COMMANDES
Voir plus haut la description des commandes à distance classiques (§7).
Ci-après sont décrits des moyens de commandes supplémentaires.
16.1 COMMANDES À DISTANCE PAR CONTACT UNIQUE
Il est possible de commander le servomoteur à l’aide d’un contact extérieur unique.
- Contact fermé : ouverture de la vanne
- Contact ouvert : fermeture de la vanne
Il est nécessaire de configurer le servomoteur avec priorité à l’ouverture (voir §16.6).
La commande inverse est possible :
- Contact fermé : fermeture de la vanne
- Contact ouvert : ouverture de la vanne
Il est nécessaire de configurer le servomoteur avec priorité à la fermeture (voir §16.6)
16.2 COMMANDES À DISTANCE AUXILIAIRES
Deux commandes à distance supplémentaires sont disponibles et configurables.
Il est possible d’affecter ces commandes à des fonctions particulières.
4
5
6
7
8
9
10
OUV
Ouverture de la vanne
par fermeture du contact
4
5
6
7
8
9
10
FERM
Fermeture de la vanne
par fermeture du contact

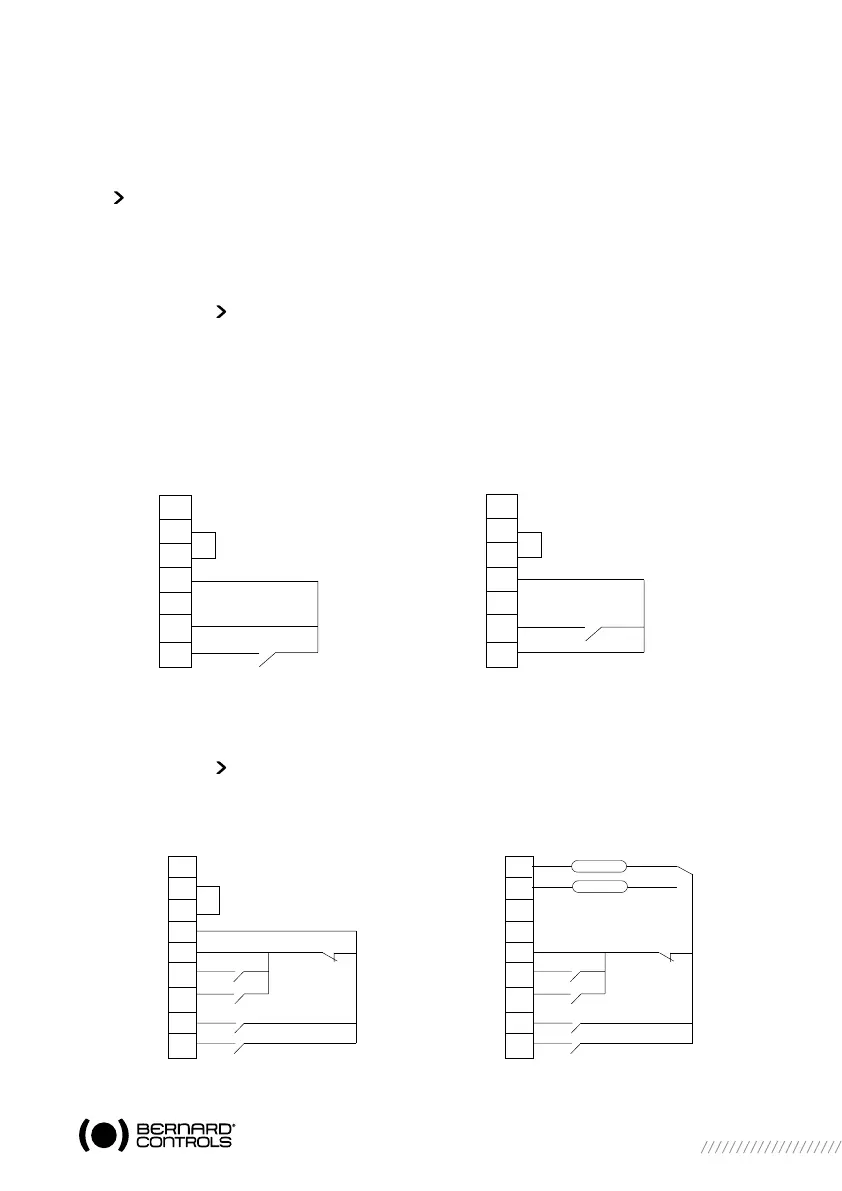

Configurer priorité ouverture
Configurer priorité fermeture
FERM
OUV
Commande aux.1
Commande aux.2
STOP
4
5
6
7
8
9
10
11
12
FERM
OUV
Commande aux.1
Commande aux.2
STOP
4
5
6
7
8
9
10
11
12
90 - 160V*
10 - 55V
*160 à 250V en option
