69
21 COMMENT TEMPORISER EN COURS DE MANOEUVRE
L’INTELLI+ contient un module temporisateur qui permet de réduire la vitesse de fonctionnement
du servomoteur, par exemple pour protéger une canalisation contre les coups de bélier.
Quand une commande ouverture ou fermeture est envoyée, une temporisation effectue une commande
cadencée marche / arrêt du moteur. Le temps de manoeuvre de la vanne peut ainsi atteindre
des temps très longs et de plus, être ajustables sur site.
Les réglages dans le sens ouverture et dans le sens fermeture sont indépendants. Il est aussi
possible de ne temporiser que sur une partie de la course, le reste de la course étant parcouru
à vitesse normale.
Le réglage consiste uniquement à indiquer le temps total voulu, l’INTELLI+ calculant lui même
les temps de marche et les temps d’arrêt.

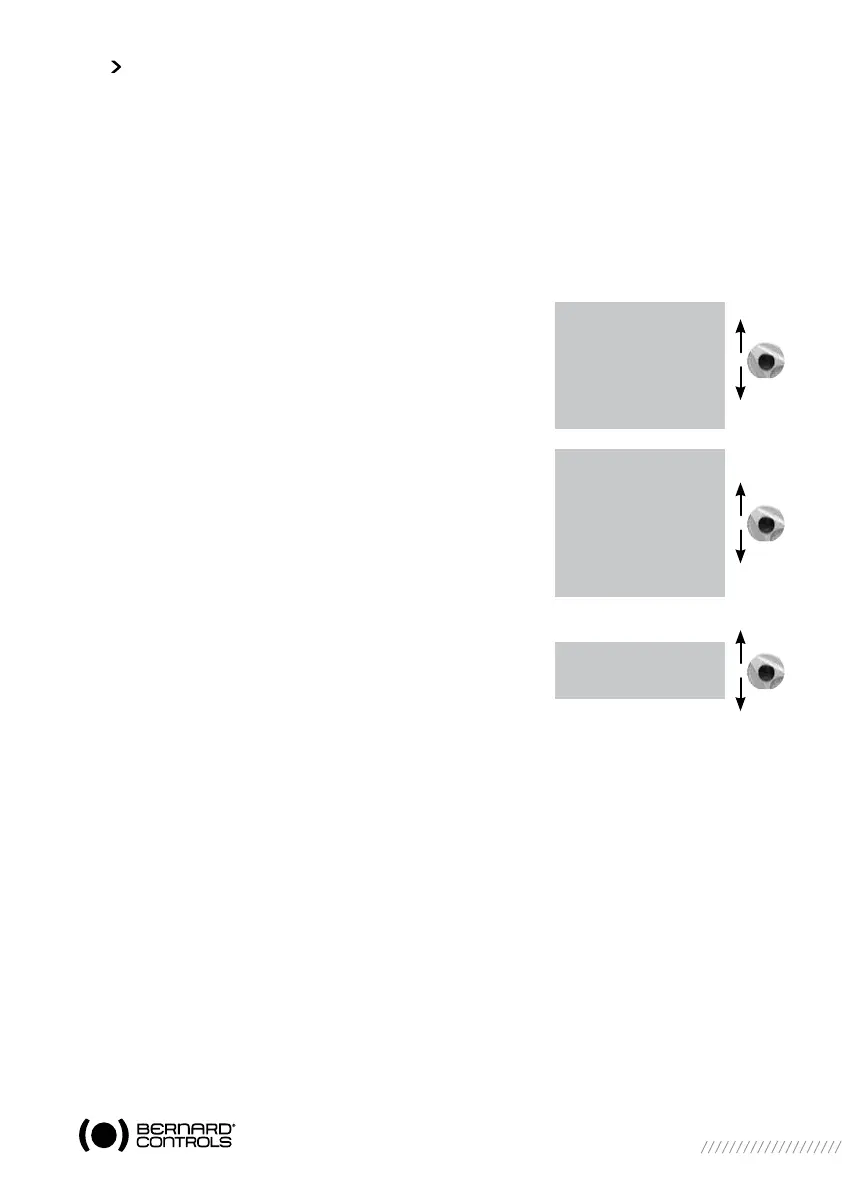

Sélectionner modifier dans le MENU et confirmer par OK .
Sélectionner temporiser dans le menu MODIFIER et confirmer
par OK
Sélectionner ouv tempo sec et confirmer par OK.
Indiquer le temps total voulu pour l’ouverture de la vanne
et confirmer par OK.
Sélectionner ferm tempo sec et confirmer par OK.
Indiquer le temps total voulu pour la fermeture de la vanne
et confirmer par OK.
Pour annuler la fonction temporiser: vérifier que les temps
ouverture tempo et fermeture tempo ne sont pas supérieurs au
temps de la course.
Pour ne temporiser que sur une partie de la course, sélectionner
zone temporisée et confirmer par OK.
Pour ne débuter la temporisation ouverture qu’à partir d’une
certaine position sélectionner ouv: début % et confirmer par OK.
Incrémentez ou décrémenter la valeur avec le bouton bleu jusqu’a
obtenir la position désirée entre 0 et 100% et confirmer par OK.
Faire de même avec les autres valeurs ce qui permet de déterminer
une zone temporisée en ouverture et un zone temporisée
en fermeture.
Pour temporiser sur toute la course vérifier les valeurs par défaut
ouv : début % (0) ferm : début % (100)
ouv : fin % (100) ferm : fin % (0)
TEMPORISER
retour
ouv tempo sec
ferm tempo sec
zone temporisée
retour
ZONE TEMPORISEE
retour
ouv : début %
ouv : fin %
ferm : début %
ferm : fin %
retour
OUV : DEBUT %
(0)
