74
Signal de commande
4 - 20 mA, 0 - 20 mA, 4 - 12mA ,12 - 20 mA ou 0 - 10 V

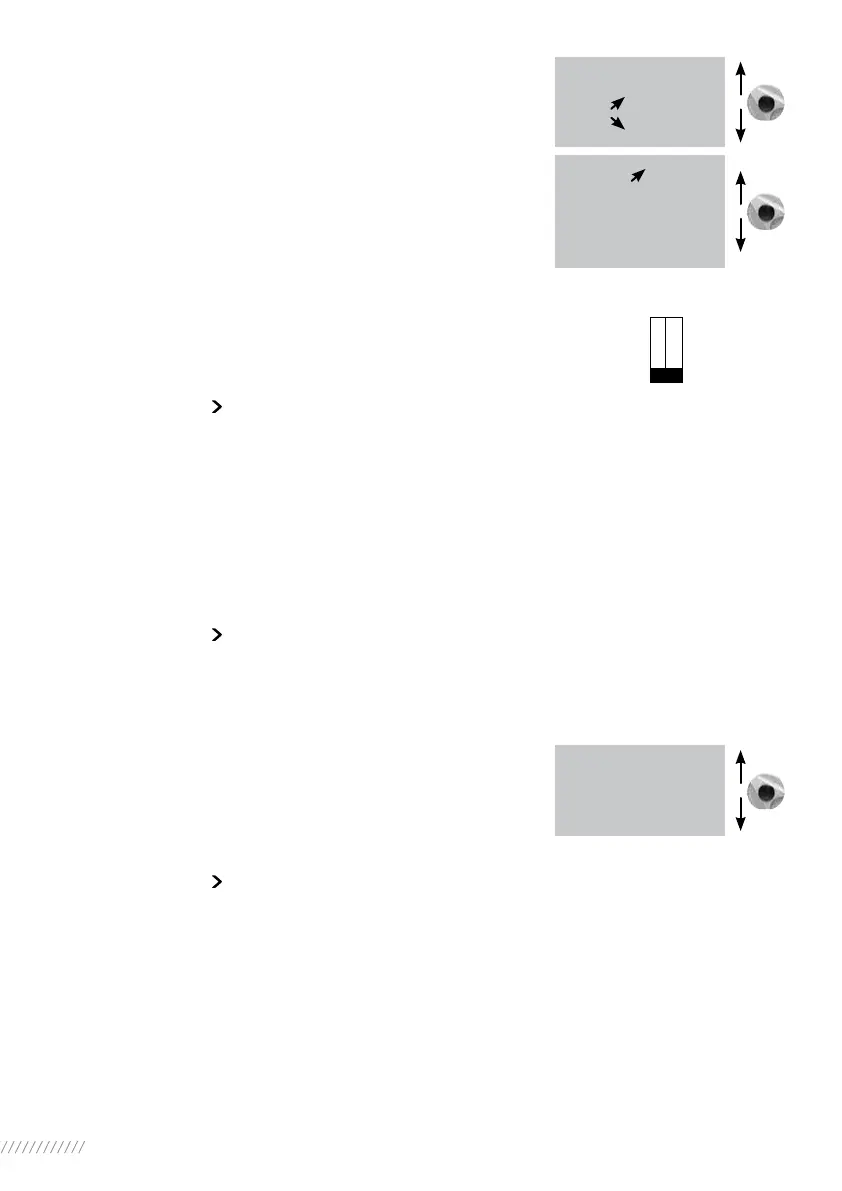

Pour choisir le sens de variation du signal et le type :
Sélectionner modifier dans le MENU et confirmer par OK.
Sélectionner positionneur dans le menu MODIFIER et confirmer
par OK.
Sélectionner type de signal dans le menu POSITIONNEUR
et confirmer par OK.
Choisir le sens de variation du signal et confirmer par OK.
Choisir le type de signal et confirmer par OK.
De plus, dans le cas du signal 0-10 V, 2 contacts sont commutés
sur OFF. Ces contacts sont situés sur la carte INTELLI+
(celle qui supporte l’afficheur) située dans le boîtier de contrôle.
26.2 RÉGLAGE DE LA BANDE MORTE
La bande morte est l’écart maxi toléré au repos entre le signal et la position du servomoteur.
Ce réglage est fait en usine, mais il est possible d’ajuster la bande morte.
Si la bande morte est trop étroite le servomoteur risque de pomper, c’est-à-dire ouvrir et fermer
autour de la position attendue sans réussir à se stabiliser. Si la bande morte est trop large la précision
de positionnement est moins bonne.
Par défaut la bande morte est réglée à 1%.
Dans le menu POSITIONNEUR sélectionner bande morte % et confirmer par OK.
Incrémentez ou décrémenter la valeur avec le bouton bleu, confirmer par OK.
26.3 POSITION DE REPLI
Avec un signal d’entrée 4-20mA, il est possible de configurer une position de repli en cas de coupure
de signal de commande.
Attention, cette fonction n’est pas disponible avec un signal 0-20mA car il n’est pas possible
de distinguer une coupure du signal et la valeur 0mA.
En standard, la fonction est active, et le servomoteur reste en
position dans le cas d’une coupure de signal.
Il est possible de choisir l’ouverture ou la fermeture. Dans le
menu POSITIONNEUR sélectionner perte signal et confirmer par
OK. Sélectionner la fonction désirée et confirmer par OK.
26.4 IMPULSIONS PROPORTIONNELLES
L’INTELLI+ possède un mode de positionnement par intégration d’inertie du servomoteur.
Quand le temps de manoeuvre est trop court ou que le moteur à trop d’inertie, il est possible d’amé-
liorer le positionnement en choisissant le mode impulsions proportionnelles.
L’INTELLI+ calcul et corrige à chaque action le point d’arrêt du moteur pour atteindre la position
attendue puis complète éventuellement par des impulsions proportionnelles à l’écart.
Ce mode est utilisé pour des régulations relativement stables permettant de compenser en partie
l’inertie du servomoteur. La sollicitation du servomoteur est plus importante que par une commande
classique.
Dans le menu POSITIONNEUR sélectionner impulsions proportionnelles et confirmer par OK.
Sélectionner (non) ou (oui) et confirmer par OK.
TYPE DE SIGNAL
signal ( ) en ouverture
signal ( ) en ouverture
SIGNAL ( ) EN OUV
(4-20 mA)
(0-20 mA) / (0-10V)
(4-12 mA)
(12-20 mA)
51
B
ON
mA
Volt
PERTE SIGNAL
(fermeture)
(reste en place)
(ouverture)
