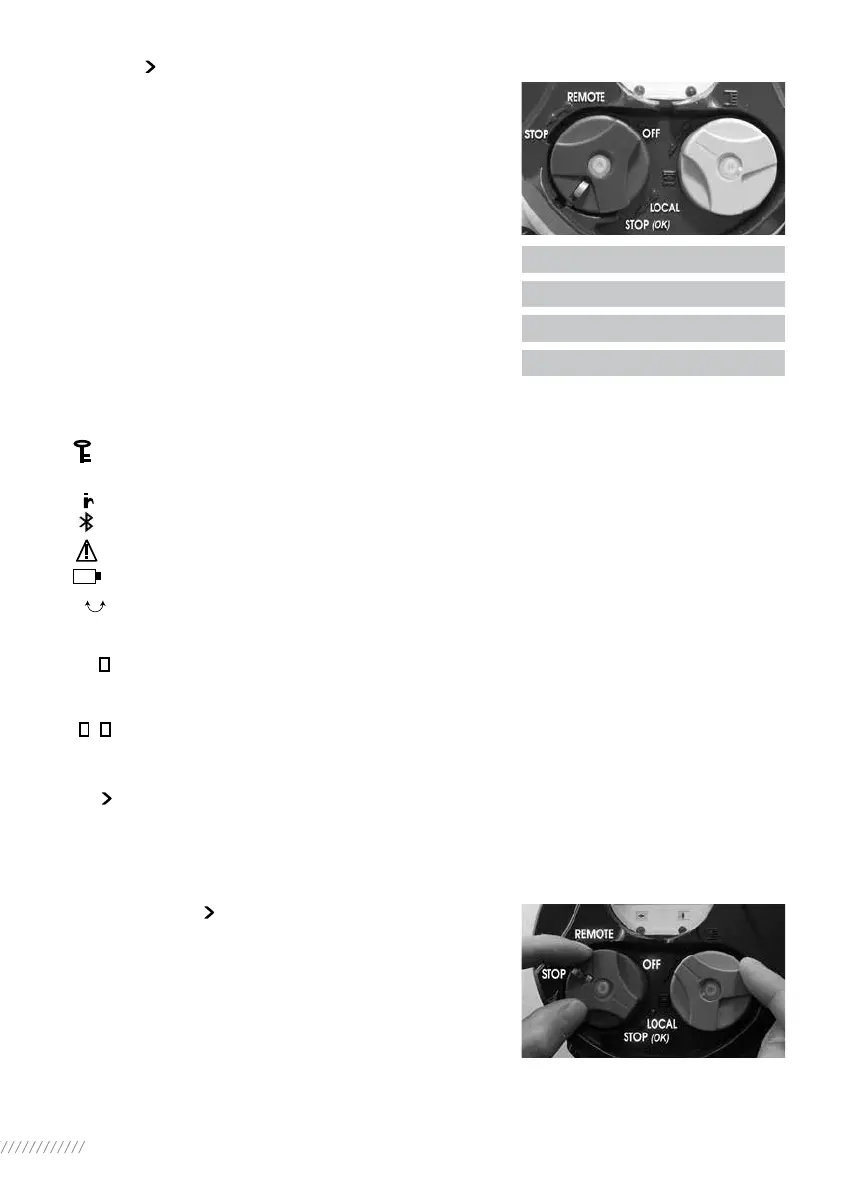

8 COMMANDE LOCALE PAR BOUTONS
Une commande locale par boutons est disponible sur le servomoteur.
Le bouton rouge permet de choisir la commande distance
(remote), local, ou condamné (off).
Le bouton de commande locale (bleu) ouverture et fermeture
permet de manoeuvrer le servomoteur dans le sens désiré.
Le stop local s’effectue par une rotation momentanée
du bouton rouge local/ distance.
En position intermédiaire l’affichage indique la position
de la vanne en % d’ouverture.
Vanne fermée l’afficheur indique «fermé»
Vanne ouverte l’afficheur indique «ouvert»
Suivant la configuration, l’afficheur peut indiquer le couple de
manoeuvre instantané en % du couple maxi du servomoteur.
En dessous de 10%, l’affichage indique < 10%.
Symboles pouvant apparaitre sur l’afficheur :
Le servomoteur reçoit une interdiction de commande locale (voir §16.2)
Le servomoteur reçoit une commande d’urgence (voir §16.2)
Une liaison infrarouge est détectée (voir §17.1)
Une liaison Bluetooth est détectée (voir §17.2)
Ce sigle indique la présence d’une alarme. (voir §22.2 pour lire le type d’alarme)
Dans le cas d’une option pile, l’icône clignote si la tension de la pile est faible.
0% Cette icône indique que la commande est proportionnelle et la valeur du signal
d’entrée est indiquée en %. Le logo clignote si le signal 4-20 mA est manquant.
Le sigle BUS indique la présence d’une carte de communication par bus. Le sigle est
suivi d’un carré permettant de connaitre l’état de la communication (voir doc. spécifique
du bus installé).
1 et 2 indiquent la présence d’une carte de communication par bus redondant (2
voies de communication). Le chiffre est suivi d’un carré permettant de connaitre l’état
de chaque voie de communication (voir doc. spécifique du bus installé).
9 COMMENT NAVIGUER DANS LES MENUS
La commande par boutons utilisée pour la manoeuvre électrique du servomoteur est aussi le moyen
pour naviguer dans les menus et accéder aux fonctions de l’INTELLI+.
9.1 PRÉSENTATION DES BOUTONS
Bouton bleu (à droite)
- sélection de choix
Bouton rouge (à gauche)
- position sur OK : confirmation de choix
- position sur OFF : sortir du menu à tout moment
