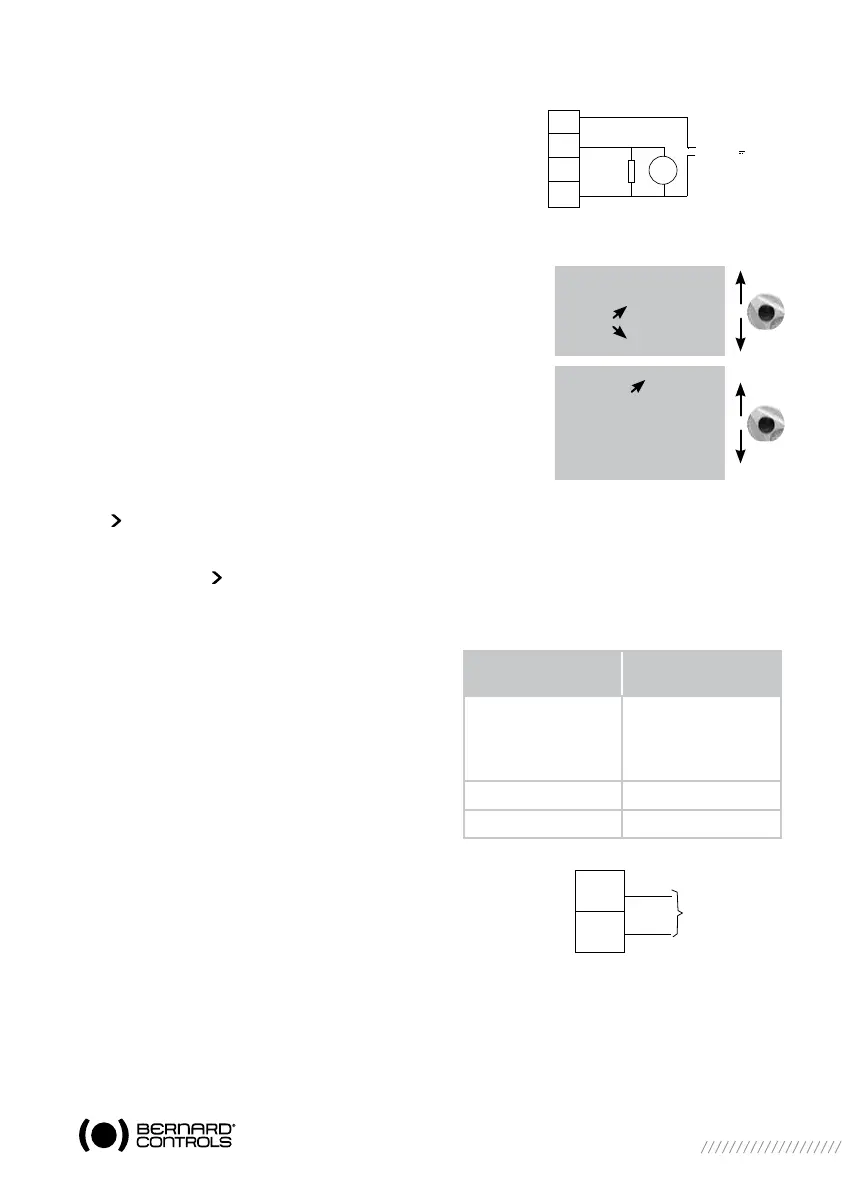

Les signaux disponibles sont :
4 - 20 mA, 0 - 20 mA, 4 - 12mA ou 12 - 20 mA.
Les sorties 4 - 20 mA, 4 - 12mA ou 12 - 20 mA
peuvent être raccordées en 2 fils, l’alimentation
externe étant en série avec la lecture du signal. (voir
le schéma électrique du servomoteur)
Il est possible d’utiliser la sortie 0 - 20 mA pour
obtenir un signal 0 – 10V en ajoutant une résistance
externe de 500 Ohms (ou 499 ohms 1%). La tension
d’alimentation sera de 15 à 32V.
Pour choisir le sens de variation du signal et le type
Sélectionner modifier dans le MENU et confirmer par OK.
Sélectionner position dans le menu MODIFIER et confirmer par OK.
Sélectionner option recopie dans le menu POSITION et confirmer
par OK.
Choisir le sens de variation du signal et confirmer par OK.
Choisir le type de signal et confirmer par OK.
26 UTILISATION EN POSITIONNEUR A PARTIR D’UN SIGNAL DE COMMANDE
ANALOGIQUE (SUIVANT EQUIPEMENT)
26.1
SIGNAL D’ENTRÉE
Suivant l’équipement le servomoteur peut fonctionner en positionneur à partir d’une commande
proportionnelle (signal analogique par exemple 4 - 20 mA).
Le signal d’entrée est automatiquement calé
sur la course 0 – 100 % du servomoteur ce qui fait qu’il
n’y a pas de réglage de la plage de fonctionnement
du servomoteur. Le signal d’entrée est isolé
des commandes tout ou rien et du signal de recopie
de position.
Le servomoteur peut toujours être commandé
en Tout Ou Rien avec les commandes Ouverture,
Fermeture, Arrêt ou en régulation avec la commande
proportionnelle. Pour choisir entre ces 2 types
de commandes il faut utiliser une des commandes
auxiliaires.
En standard la commande auxiliaire 1 est configurée
en AUTO / ON-OFF ce qui permet de sélectionner à distance
le type de commande : AUTO = commande proportionnelle
(analogique) ou ON-OFF = commande Tout Ou Rien.
32
33
34
35
Signal de recopie 0-10V
15 - 32V
+
-
+
-
0-10V
500
Ohm
OPTION RECOPIE
signal ( ) en ouverture
signal ( ) en ouverture
SIGNAL ( ) EN OUV
(4-20 mA)
(0-20 mA) / (0-10V)
(4-12 mA)
(12-20 mA)
Signal
Impédance
d’entrée (Ohms)
4-20 mA 160
0-20mA 160
4-12mA 160
12-20mA 160
0-10V 11000
30
31
-
+
4 - 20 mA
0 - 20 mA
0 - 10 V
