Détails du menu caractéristiques
moteur : cette donnée précise si le moteur est triphasé, mono ou courant continu, (donnée constructeur).
protection : version étanche ou antidéflagrante. La sélection antidéflagrante interdit de shunter
la protection thermique dans le menu commandes/mode dégradé.
blocage moteur en secondes : indication du temps moteur bloqué sous tension avant coupure
de l’alimentation. Par défaut 10 s (donnée constructeur).
temporisation d’inversion en ms : indication de la temporisation d’arrêt suite à une inversion
de sens de rotation. Par défaut 200ms (donnée constructeur).
réduction fin de course : indication de la réduction entre arbre de sortie et capteur de position
permettant d’afficher la course en nombre de tours (ou degrés pour les fractions de tours) (donnée
constructeur).
réducteur 1/ : indication de la réduction d’un réducteur supplémentaire. Exemple pour un réducteur
quart de tour 1/120 frapper 120. La course sera alors indiquée en degrés.
pas en mm : indication du pas d’un système linéaire permettant d’afficher la course en mm plutôt
qu’en nombre de tours. course : indication de la course mesurée lors du réglage sur la vanne.

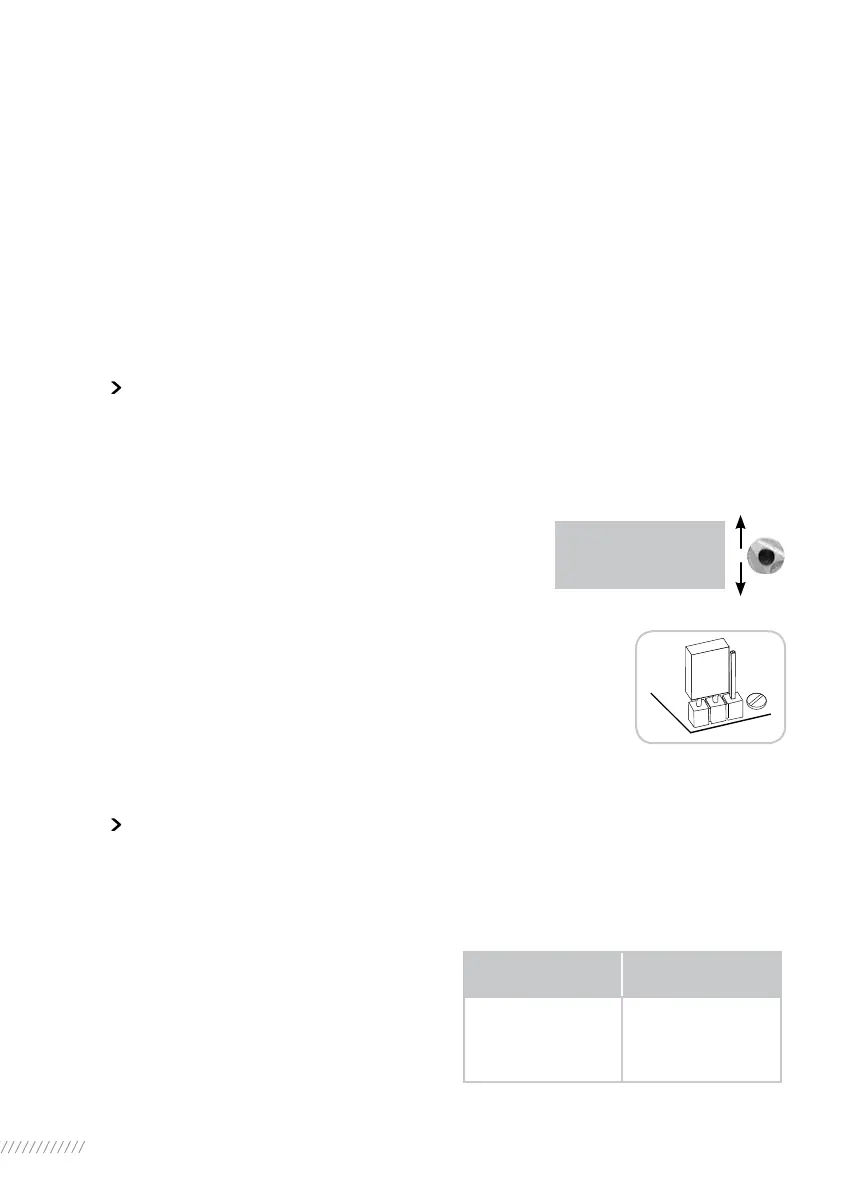

24 COMMENT CREER OU MODIFIER LE MOT DE PASSE
Sélectionner modifier dans le MENU et confirmer par OK.
Sélectionner fiche technique dans le menu MODIFIER et confirmer par OK.
Sélectionner code d’entrée dans le menu FICHE TECHNIQUE et confirmer par OK.
Entrer le 1er chiffre avec le bouton bleu. Puis confirmer par OK. Entrer le 2eme chiffre avec le bouton
bleu. Puis confirmer par OK. Entrer le 3eme chiffre avec le bouton bleu. Puis confirmer par OK.
Le nouveau code ne sera pris en compte qu’après être sorti
du menu modifier et avoir confirmé la demande (modif ok ?).
Bien mémoriser ce code pour pouvoir de nouveau avoir accès
au menu modifier.
Dans le cas où le code est impossible à retrouver
Il faut, après mise hors tension, ouvrir le boîtier de contrôle pour
accéder à la carte de l’INTELLI+ (c’est la carte qui supporte l’afficheur)
Déplacer le cavalier sur la carte électronique de la position A à la
position B puis remettre l’alimentation. Cette opération remet le mot
de passe à zéro. Replacer le cavalier dans la position d’origine A.
Si le cavalier reste en position B alors il est possible de rentrer un nouveau
mot de passe mais à la prochaine mise sous tension ce mot de passe sera
réinitialisé à zéro.
25 UTILISATION DU SIGNAL ANALOGIQUE DE RECOPIE DE POSITION
(SUIVANT EQUIPEMENT)
Suivant l’équipement le servomoteur peut retransmettre sa position 0-100% à distance par
un signal analogique. Les signaux de sortie sont automatiquement calés sur la course 0 – 100 %
du servomoteur ce qui fait qu’il n’y a pas de réglage du signal de recopie.
Les signaux de recopie sont totalement isolés
des circuits de l’INTELLI+.
L’alimentation à prévoir pour cette recopie de positon
est de 12 à 32V courant continu, redressée, filtrée
ou stabilisée. Il est aussi possible d’utiliser l’alimen-
tation interne 24V (bornes 6(-), 7(+)).
La charge maxi admissible est précisée dans
le tableau.
CODE D’ENTREE
(000)
cavalier
Alimentation
(volts)
Charge maxi
admissible (ohms)
12 150
34 750
30 1050
