Certaines sélections ont des choix complémentaires:
(1) (entre x% et y%)
Après confirmation par OK choisir la zone d’action du contact:
Sélectionner x% et confirmer par OK.
Incrémentez ou décrémenter la valeur avec le bouton bleu.
Sélectionner y% et confirmer par OK.
Incrémentez ou décrémenter la valeur avec le bouton bleu.
Confirmer par OK.
(2) (en marche)
(en ouverture)
(en fermeture)
Après confirmation par OK choisir si le contact doit être fixe ou
clignotant : confirmer par OK.
(3) (commande bus)
Cette fonction n’est applicable qu’avec l’option communication
par bus de terrain. Dans ce cas un relais peut être utilisé pour
commander un appareil externe au servomoteur, les commandes
étant transmises de la salle de contrôle par le bus de terrain et relayées par le servomoteur (se
reporter à la documentation spécifique du bus).
20 COMMENT PERSONNALISER LE RELAIS DEFAUT
La signalisation défaut est transmise par un relais inverseur normalement sous tension et qui retombe au
repos en cas de perte alimentation ou indisponibilité du servomoteur.
Ce relais est configurable en fonction d’une liste d’options.
La configuration est faite en usine en fonction de la commande.
Pour la modifier opérer comme ci-dessous:
Sélectionner modifier dans le MENU et confirmer par OK.
Sélectionner signalisation dans le menu MODIFIER et confirmer par OK.
Sélectionner signalisation distance dans le menu SIGNALISATION
et confirmer par OK.
Sélectionner relais défaut dans le menu SIGNALISATION et confirmer par OK.
Inclure des défauts supplémentaires
Les défauts inclus non modifiables apparaissent sans parenthèses, les options sont entre parenthèses et
les choix effectués apparaissent avec une étoile *. Pour annuler la sélection confirmer de nouveau par OK.

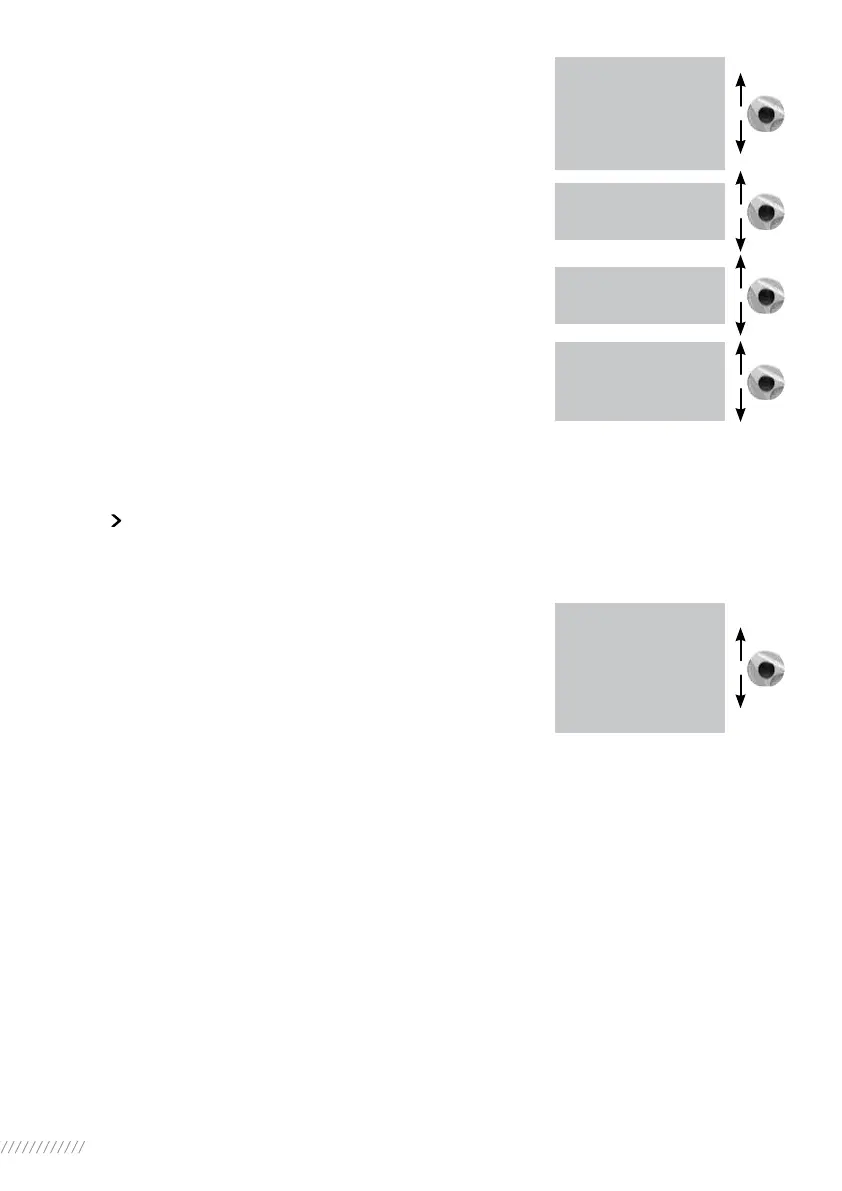

ENTRE X% et Y%
retour
x%
y%
retour
X%
(0)
Y%
(100)
EN MARCHE
signal fixe
clignotant
RELAIS DEFAUT
retour
pas d’alimentation
fusible
thermique
...
Liste Details
pas d’alim
fusible
thermique
perte phase
blocage moteur
(vanne bloquée)
* sélecteur sur local
* sélecteur sur off
(commande d’urgence)
(interdiction de commande)
(surcourse)
(perte signal)
Details
perte alimentation du circuit de contrôle
fusible fondu
la protection thermique a déclenché
en triphasé une phase est manquante
le moteur est bloqué
la manoeuvre n’a pu aboutir par excès de couple
sélecteur local / distance sur local
sélecteur local / distance sur arrêt
le servomoteur reçoit une commande d’urgence
le servomoteur reçoit une interdiction de commande
dépassement de position > 5% après coupure moteur
perte signal 4 - 20 mA (si option positionneur)
