CONNAITRE SON VEHICULE
CONOCIMIENTO DEL VEHICULO
CENTRALITA

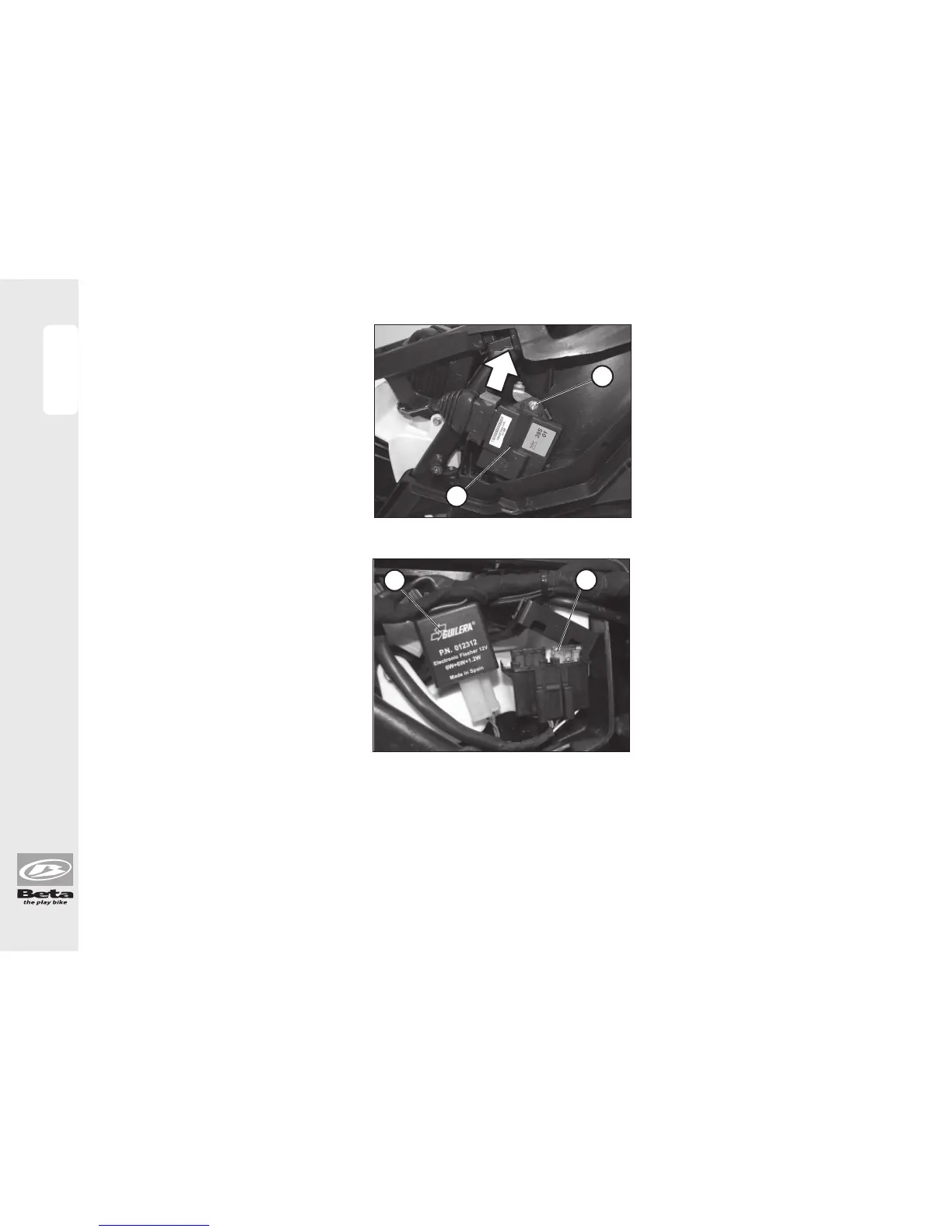

La centralita electrónica A se sitúa
debajo del colín/laterales traseros
del vehículo, lado izquierdo.
Para acceder a la central se debe
quitar el asiento (pág. 54) y levantar
el lateral trasero izquierdo (pág. 61).
Para quitar la central desconecte
el conector eléctrico tirando hacia
arriba la palanca de color púrpura,
y luego retírela quitando el tornillo de
sujeción al soporte B.
INTERMITENCIA – FUSIBLES
Para poder acceder al circuito de
intermitencia D y a la caja de fusi-
bles C es necesario sacar el lateral
derecho. (ver pág. 150)
La caja de fusibles contiene 2 fusi-
bles de 5A:
- Fusible lado der. Central
- Fusible lado izq. Servicios
Nota:
El fusible principal del equipo está so-
bre el contactor de arranque (pág. 42).
Un fusible quemado debe ser
sustituido exclusivamente con otro
equivalente.
Si también el fusible nuevo después
de haberlo montado se quema,
dirigirse absolutamente a un taller
especializado BETAMOTOR.
CENTRALE
L’unité électronique A est placée
sous la queue/la partie postérieure
du véhicule, côté gauche.
Pour accéder à l'unité de com-
mande, enlever la selle (page 54)
et soulever le côté arrière gauche
(page 61).
Pour retirer l'unité débrancher le con-
necteur électrique en tirant le levier
pourpre vers le haut, puis l'enlever en
devissant la vis de fi xation du support C.
INTERMITTENCE - RESISTANCE
CARBURATEUR
Pour accéder à l’intermittence D et
au coffre à fusibles C il est néces-
saire de retirer le panneau latéral
droit (vedi pagina 150).
La boîte à fusibles est équipée de
2 fusibles de 5A:
- Fusible de droite Unité de c.
-
Fusible de gauche
Services
Note:
Le fusible principal de l'installation
électrique est situé sur le télérupteur
de démarrage (Page 42).
Un fusible grillé doit être remplacé ex-
clusivement par un autre équivalent.
Si même le nouveau fusible devait
griller une fois monté, adressez-vous
à un atelier autorisé BETAMOTOR.
