Conexión del modelo ATEM Talkback Converter 4K
En primer lugar, es necesario encender el dispositivo y conectar las cámaras, los auriculares y un
mezclador. También es posible conectar micrófonos externos para comunicarse sin necesidad de
utilizar el micrófono integrado de los auriculares,

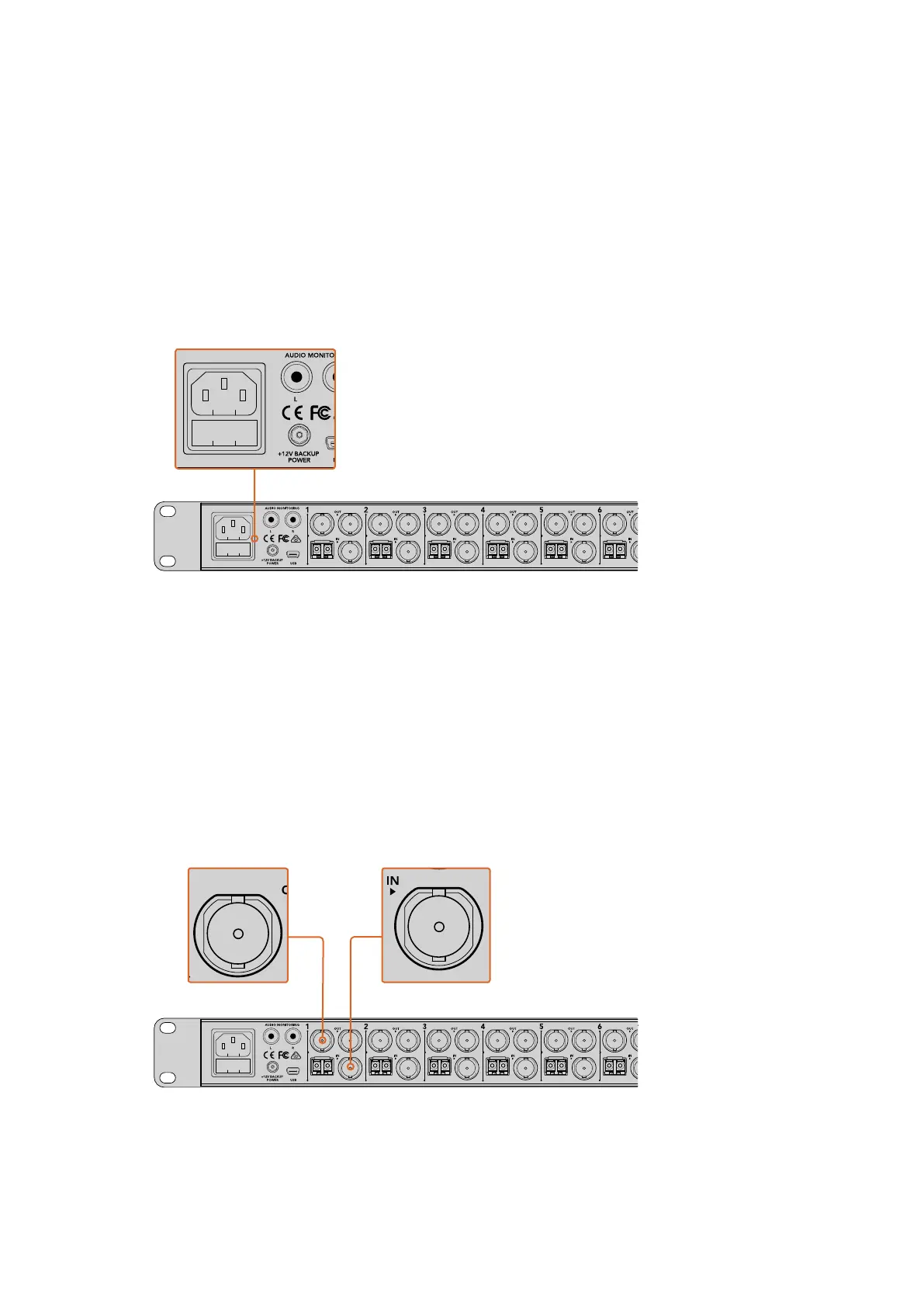

Conexión del cable de alimentación
Enchufe el dispositivo a la red de suministro eléctrico mediante un cable IEC convencional.
Asimismo, es posible conectar un adaptador o una batería externa para cámaras a la entrada de
12-31V. El conversor incluye dos entradas para fuentes de alimentación que permiten contar con
un respaldo en caso de que ocurra una falla en el suministro eléctrico.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
El dispositivo se alimenta mediante la red de suministro eléctrico o la conexión de 12-31V.
Conexión de cámaras
En la parte trasera del dispositivo hay ocho grupos de conexiones, numerados del 1 al 8.
1 Conecte las cámaras a las entradas CAM SDI IN del dispositivo.
2 Conecte la salida CAM SDI OUT del dispositivo a la entrada PGM de la cámara
correspondiente.
Nótese que, al utilizar los modelos ATEM Camera Converter y ATEM Talkback Converter 4K
conjuntamente, la señal SDI transmitida mediante fibra óptica incluye el audio de la
comunicación y la información sobre la cámara que está al aire.
3 Conecte las salidas SDI numeradas a las entradas correspondientes para las cámaras en
el mezclador.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
Conecte las cámaras a las entradas SDI del modelo ATEM Talkback Converter
4K. Al instalar módulos SFP, también es posible transmitir señales mediante fibra
óptica. Conecte la salida SDI OUT del dispositivo al mezclador.
