Подключение модели ATEM Talkback Converter 4K
Чтобы начать работу с устройством, достаточно подключить питание, соединить конвертер
с камерой, наушниками и видеомикшером. При необходимости можно использовать внешний
микрофон (например, с гибким штативом), чтобы иметь двустороннюю связь без наушников.
Подключение питания
Подключите модель ATEM Talkback Converter 4K к сети с помощью стандартного кабеля IEC.
Можно также использовать вход 12-31В, который предназначен для питания через сетевой
адаптер или от внешнего аккумулятора камеры. Два силовых разъема позволяют использовать
резервное питание в случае сбоя на одном из них или случайного отсоединения кабеля.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN

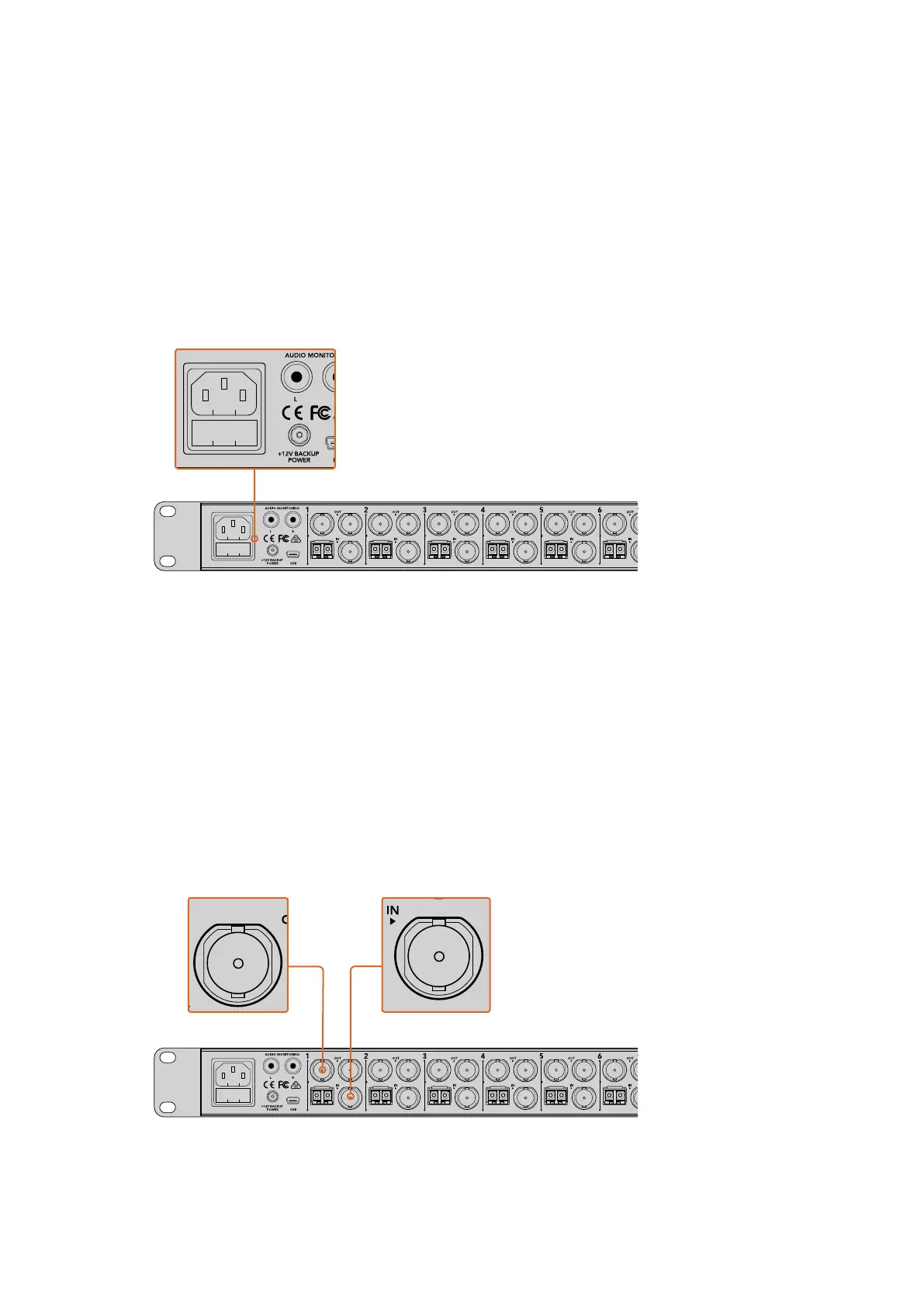

Подключите устройство к сети или через разъем 12-31В
Подключение камер
На задней панели модели ATEM Talkback Converter 4K есть восемь групп разъемов
с номерами 1-8 для подключения камер.
1 Соедините каждую камеру с соответствующим разъемом CAM SDI IN.
2 Соедините выход CAM SDI OUT на ATEM Talkback Converter 4K с программным
SDI-входом камеры.
При использовании ATEM Camera Converter с ATEM Talkback Converter 4K важно иметь
в виду, что двусторонняя связь и tally-индикация будут встроены в SDI-сигнал только
при передаче через оптоволоконный кабель.
3 Соедините пронумерованные SDI-выходы (например, SDI 1 OUT) с соответствующими
входами для камер на микшере.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
Подключите камеры к SDI-входам на ATEM Talkback Converter 4K. При установке SFP-модулей
камеры также можно соединить с ATEM Talkback Converter 4K при помощи оптоволоконного
кабеля. Подключите выход SDI OUT на ATEM Talkback Converter 4K к видеомикшеру.
194Подготовка к работе
