Blackmagicdesign ATEM Series User Manual

ATEM Talkback Converter 4K
먼저 전원을 연결하고 카메라와 헤드셋을 연결한 다음 스위처에 연결합니다. 헤드셋 없이 토크백 기능을
사용하고자 할 경우 스탠드 마이크 같은 외부 마이크도 연결할 수 있습니다.

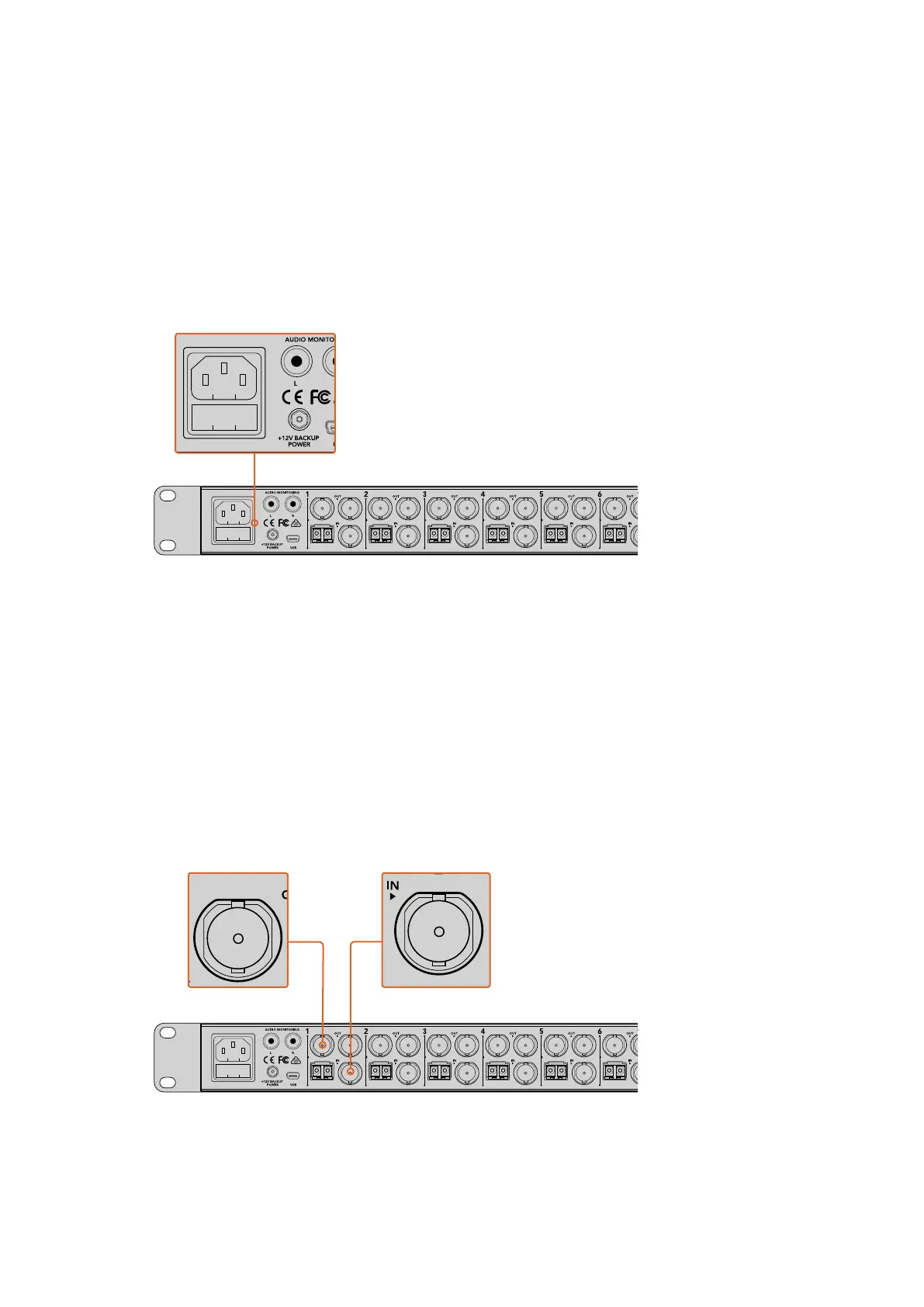

전원 연결하기
표준 IEC 케이블을 사용해 ATEM Talkback Converter 4K의 주 전원 입력을 연결하세요. 전원 어댑터
또는 외부 카메라 배터리를
12V~31V 전원 입력에 연결하세요. 2개의 전원 입력 옵션을 제공해 전원
장치가 고장나거나 실수로 분리될 경우에 사용할 수 있는 리던던트 전원 연결을 확보할 수 있습니다.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
주 전원 또는 12V~31V 전원 커넥터를 연결하세요.
카메라 SDI 연결하기
ATEM Talkback Converter 4K의 뒷면 패널에는 1~8번까지의 카메라 숫자가 지정된 8개의 커넥터
그룹이 탑재되어 있습니다.
1
카메라를 각 Cam SDI 입력 커넥터에 연결하세요.
2
ATEM
Talkback Converter 4K의 Cam SDI 출력을 각 카메라의 프로그램 SDI 입력에
연결하세요.
ATEM Camera Converter와 ATEM Talkback Converter 4K를 함께 사용할 경우 토크백 및
탈리 신호는 광섬유 케이블을 통해서만
SDI 신호에 임베드된다는 사실을 기억하세요.
3
SDI
1 Out 등의 SDI 출력을 스위처에 있는 해당 카메라 입력에 연결하세요.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
카메라를 ATEM Talkback Converter 4K의 카메라 SDI 입력에 연결하세요. 광섬유 SFP 모듈을
설치하고 나면 광섬유 케이블로 카메라와
ATEM Talkback Converter 4K를 연결할 수 있습니다.
ATEM Talkback Converter 4K의 SDI 출력을 스위처에 연결하세요.
168
시작하기
