Eine Tally-Umrandung und Kameranummer einrichten
Auf einem an Ihren ATEM Camera Converter angeschlossenen SDI- oder HDMI-Monitor können Sie
sich zusätzlich zu den Tally-Lichtern eine Tally-Umrandung anzeigen lassen. Diese wahlweise
Funktion wird mithilfe der Blackmagic Converters Setup Software eingerichtet, mit der Sie auch Ihre
Kameranummern vorgeben können.
1 Verbinden Sie einen ATEM Camera Converter via USB mit Ihrem Computer.
2 Starten Sie Blackmagic Converters Setup, wählen Sie Ihren ATEM Camera Converter aus
und klicken Sie auf die Registerkarte „Settings“.
3 Geben Sie die Kameranummer vor und wählen Sie ebenfalls aus, ob auf einem an den ATEM
Camera Converter angeschlossenen Bildschirm eine Tally-Umrandung angezeigt werden
soll oder nicht. Um Ihre Einstellungen zu bestätigen und Blackmagic Converters Setup zu
beenden, klicken Sie auf „Save“.
Wenn Sie sich keine Tally-Umrandung anzeigen lassen, leuchten die Tally-Lichter an Ihrem ATEM
Camera Converter jedoch weiterhin, wenn Ihre Kamera live auf den Programmausgang eines ATEM
Mischers geschaltet ist.

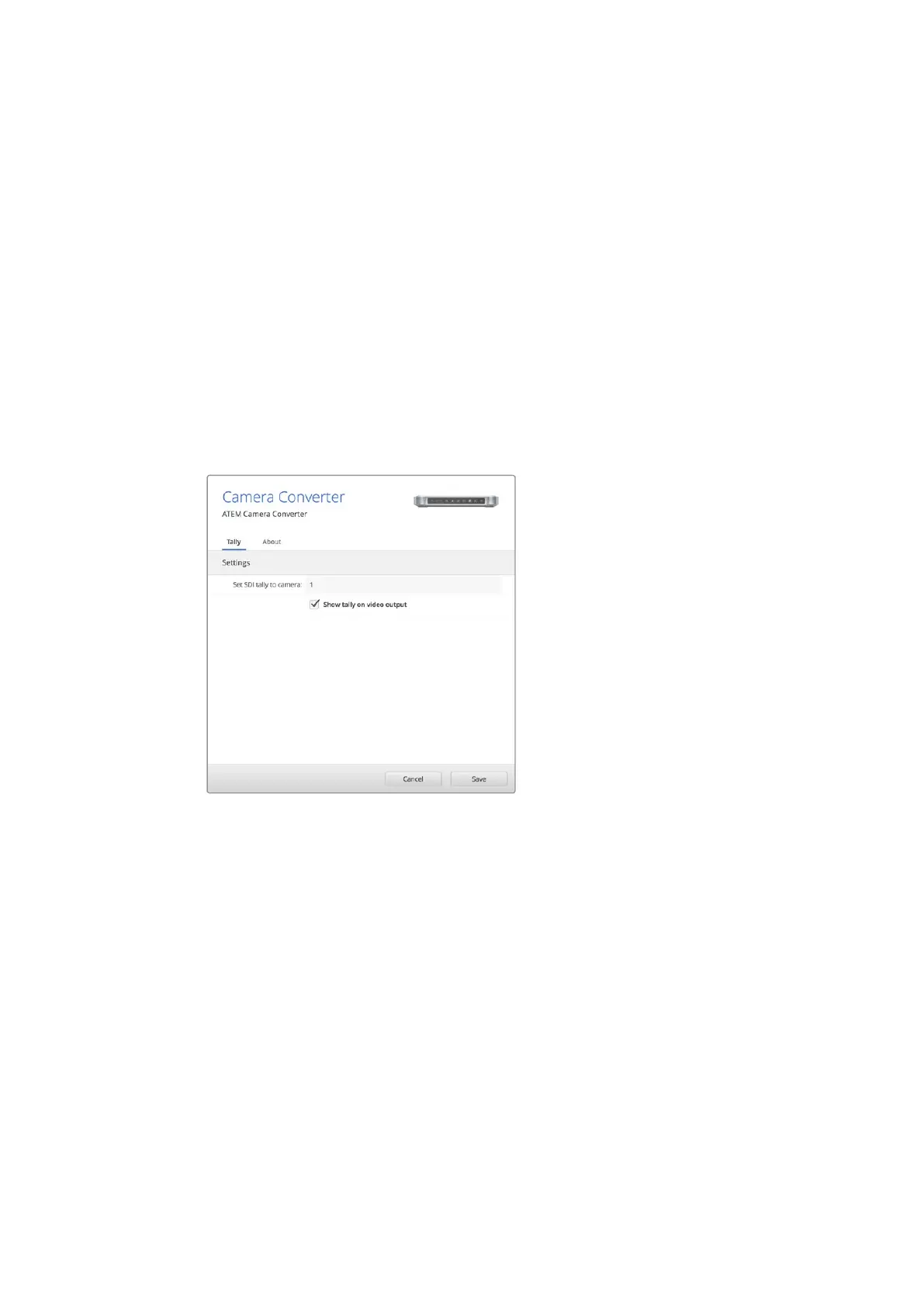

Die Einstellung der Kameranummer für Ihren ATEM Camera Converter
können Sie anhand von Blackmagic Converters Setup einfach ändern.
Ob auf einem angeschlossenen Bildschirm eine Tally-Umrandung
angezeigt wird oder nicht, bestimmen Sie durch Aktivieren bzw.
Deaktivieren des Kontrollkästchens „Show tally on video output“
99Verwenden von BlackmagicConvertersSetup

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
