Conexión en serie de múltiples conversores
En caso de utilizar una mayor cantidad de cámaras que la admitida por los modelos ATEM Talkback
Converter4K y ATEM Studio Converter, es posible conectar varios conversores en serie para disponer

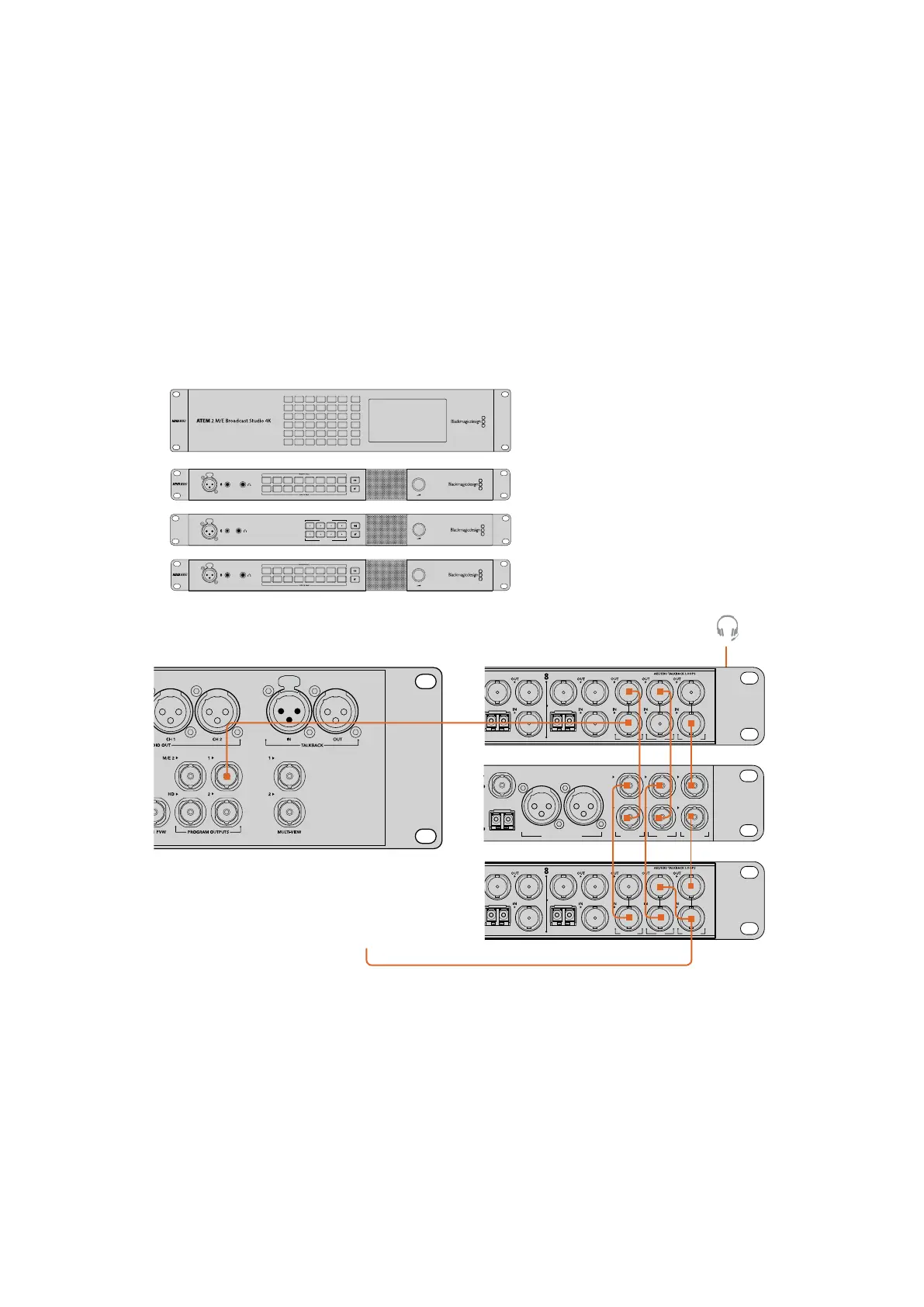

de conexiones adicionales. El ejemplo siguiente ilustra dos unidades ATEM Talkback Converter4K y
un ATEM Studio Converter conectados en serie, a fin de poder abarcar hasta 20 cámaras. La salida
principal del mezclador se conecta a la primera unidad, al igual que los auriculares o el micrófono
externo. A su vez, las salidas PGM y MIC de la primera unidad se conectan a las respectivas entradas
en la segunda unidad. La salida MIC de la última unidad debe conectarse a la entrada H/PHONE de
la misma. La salida H/PHONE se conecta a la entrada correspondiente de la unidad precedente, y así
sucesivamente hasta conectar la primera unidad. De esta forma, se completa la cadena, y todos los
conversores comparten el sistema de comunicación.
PUSHPUSHPUSHPUSH
1 7 13 19 COL 1 BARS AUX 1
2 8 14 20 COL 2
SPR
SRC
AUX 2
3 9 15
KEY
MASK
CLEAN
FEED 1
ME 2
PVW
AUX 3
4 10 16 BLK
CLEAN
FEED 2
ME 2
PGM
AUX 4
5 11 17 MP 1 MP 1K
ME 1
PVW
AUX 5
6 12 18 MP 2 MP 2K
ME 1
PGM
AUX 6
PUSH
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
PUSH
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT
OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUT
ANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PUSH
PUSHPUSHPUSH
1 7 13 19 COL 1 BARS AUX 1
2 8 14 20 COL 2
SPR
SRC
AUX 2
3 9 15
KEY
MASK
CLEAN
FEED 1
ME 2
PVW
AUX 3
4 10 16 BLK
CLEAN
FEED 2
ME 2
PGM
AUX 4
5 11 17 MP 1 MP 1K
ME 1
PVW
AUX 5
6 12 18 MP 2 MP 2K
ME 1
PGM
AUX 6
La salida MIC de la última unidad
debe conectarse a la entrada
H/PHONE de la misma.
ATEM 2 M/E Broadcast Studio 4K
ATEM Talkback Converter 4K
ATEM Studio Converter
ATEM Talkback Converter 4K
128Diagramas de conexión
