Blackmagicdesign ATEM Series User Manual

시작하기
ATEM Converter
소개
ATEM Camera Converter와 ATEM Studio Converter, ATEM Talkback Converter 4K는 ATEM
스위처에 연결할 수 있으며 저렴한 비용의 광섬유 케이블을 사용해 멀리 떨어진 곳까지 연결할 수 있는
옵션 등의 완벽한 스튜디오 토크백 및 탈리 솔루션을 제공합니다.
ATEM Camera Converter
ATEM Camera Converter는 모든 SDI 또는 HDMI 카메라와 연결할 수 있는 휴대용 컨버터입니다.
ATEM Camera Converter는 비디오/오디오/탈리/토크백 신호를 멀리 떨어진 ATEM Studio Converter
등의 기기에 양방향 광섬유로 전송하며 해당 신호는 다시 스위처로 전송됩니다.
ATEM Camera
Converter는 SD/HD/3G-SDI 포맷을 지원하며 충전식 내부 배터리 또는 주 전원을 통해 전원을
공급받습니다.
다른
ATEM Camera Converter 및 ATEM Studio Converter, ATEM Talkback Converter 4K와 연결한
경우 라이브 프로덕션 환경에서 완벽한 토크백 솔루션을 사용할 수 있습니다.
ATEM 스위처에 연결할
경우 탈리 불빛 또한 활성화됩니다.

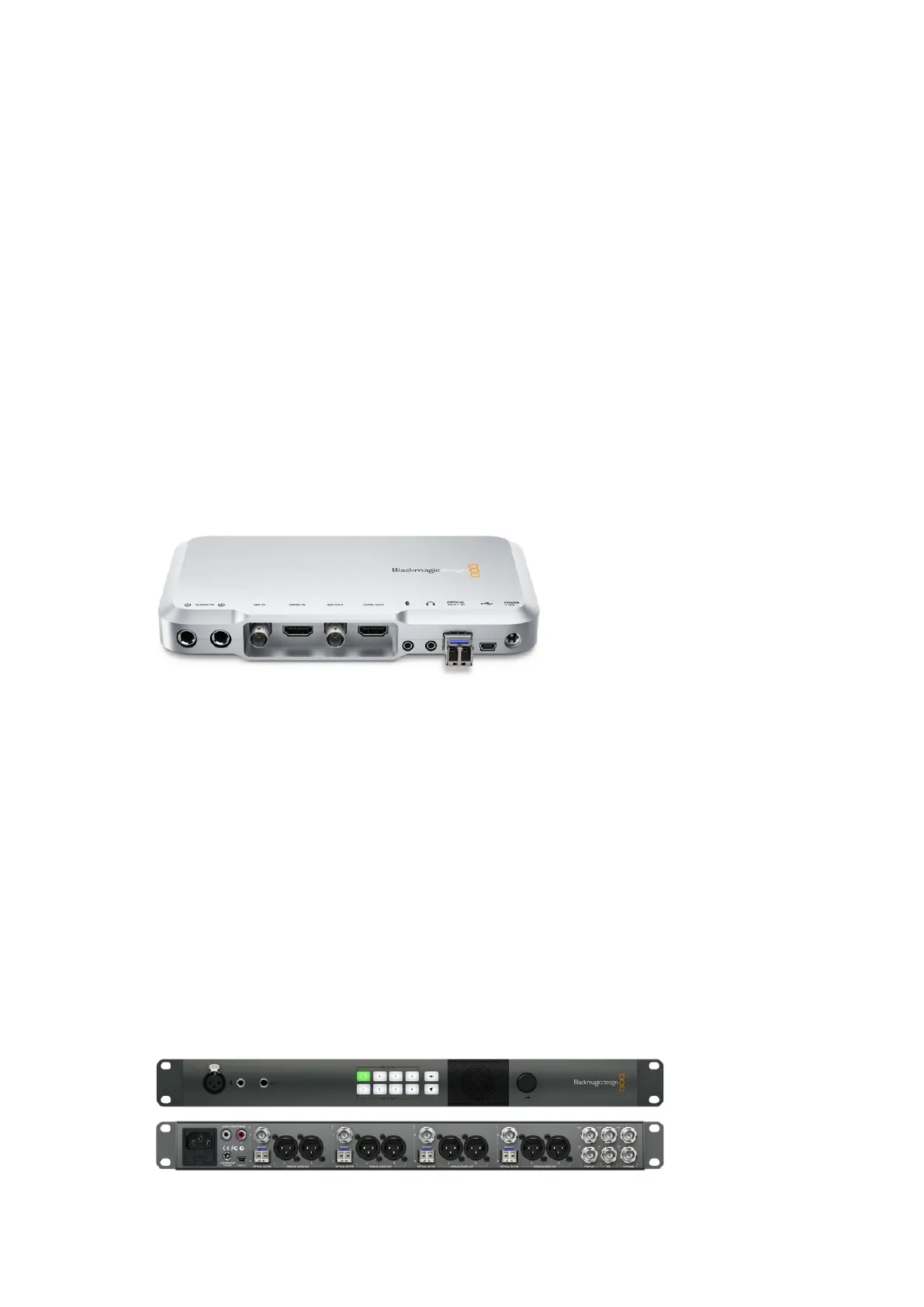

ATEM Camera Converter
ATEM Studio Converter
광섬유로 ATEM Studio Converter와 ATEM Camera Converter를 연결하면 모든 SDI 또는 HDMI
카메라를 토크백 지원 기능과 함께 사용할 수 있습니다. 긴 케이블로 비디오를 전송해야 하는 경우 최대
4대의 카메라 신호를 광섬유 SDI 신호로 변환할 수 있습니다.
LC 커넥터가 연결된 싱글 모드 광섬유 케이블을 사용해 ATEM Camera Converter와 ATEM Studio
Converter를 연결할 수 있습니다. Blackmagic Studio Camera를 사용할 경우에는 광섬유 케이블을
통해 비디오 신호를 직접 연결할 수 있습니다. 광섬유 입력을 포함한
SDI 연결은 SD/HD/6G-SDI
비디오를 지원합니다.
균형
XLR 아날로그 출력을 ATEM Studio Converter 뒷면 패널에 연결하는 방식을 사용하면 카메라
오디오 출력을 외부 믹싱 데스크로 쉽게 연결할 수 있습니다.
4대 이상의 카메라가 필요할 경우 여러 대의 ATEM Studio Converter와 ATEM Talkback Converter 4K를
루프 연결할 수 있습니다.
ATEM Studio Converter
162
시작하기

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
