スイッチャーからのプログラムフィードの接続
スイッチャ ー からのプ ロ グ ラム 出 力 を ATEM Talkback Converter 4Kの「 PGM SDI IN」コ ネ ク タ ー に 接 続 し
ます。 ATEMスイッチャーからのプログラム出力を接続している場合、タリーもSDI信 号 に エンベッドされ ま
す 。こ れ に よ り 、 ATEM Camera Converter、Blackmagic Studio Camera、Blackmagic URSA Broadcast
に接続している場合にタリーライトが使用可能になります。
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN

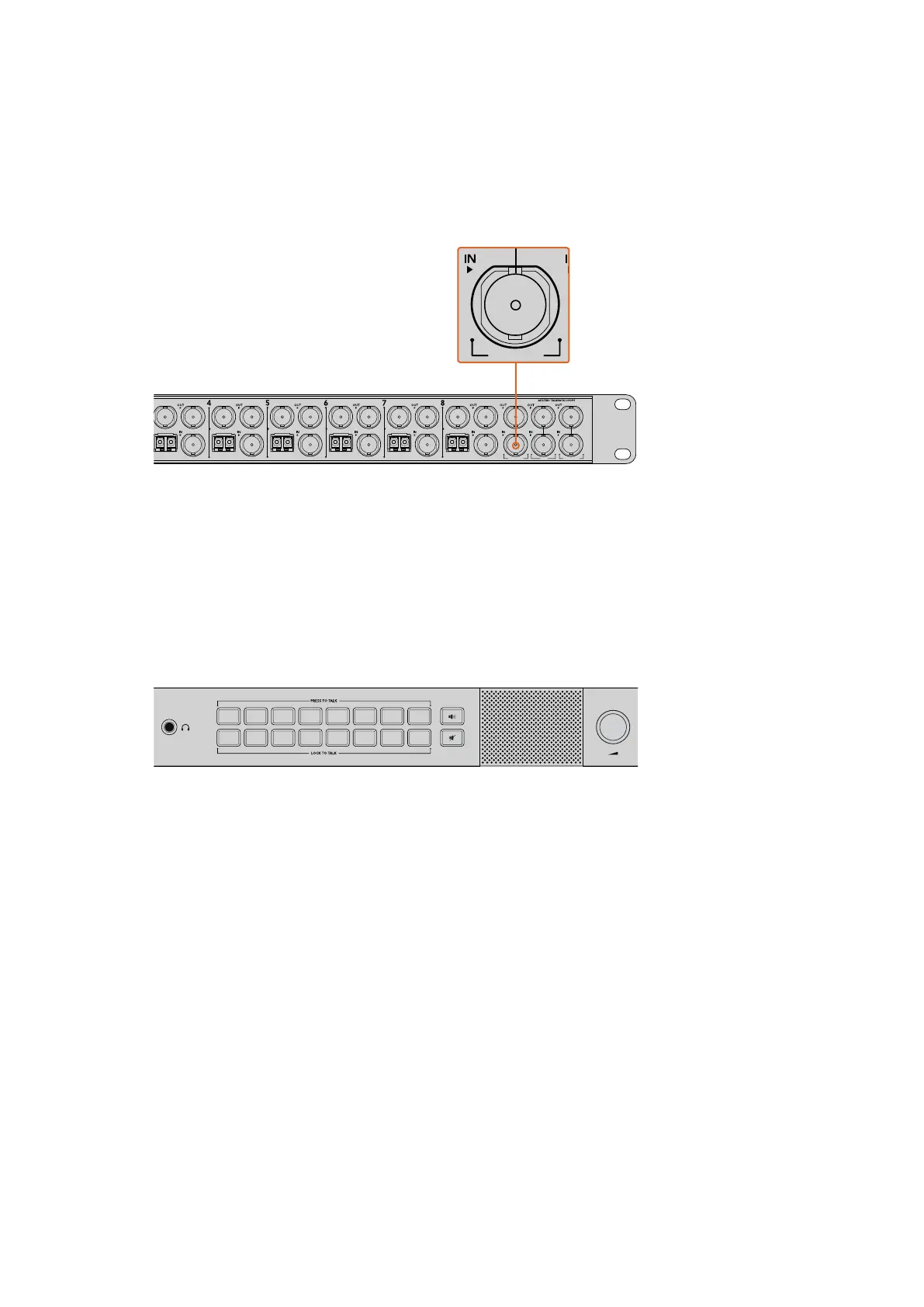

スイッチャーからのSDIプログラム出力をATEM
TalkbackConverter4Kの「 PGMSDI」入力に接続。
ヘッドセットの 接 続
ATEM Talkback Converter 4Kでは、航空機用ヘッドセットを1/4インチ TRSヘッドフォンジャックと 0.206
インチマイクジャックに接 続して使用できます。
ヘッドセットと外部マイクの両方が接続されている場合、ヘッドセットのみが使用されます。
トークバックオー ディオは 、
SDI信 号 の オー ディオチャンネル 15と16に エンベッドされます。
PUSH
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
航空機用ヘッドセットをATEMTalkbackConverter4KのフロントパネルにあるTRSコネクターに接続。また、
ヘッドセットを使わずトークバックを使用したい場合は外部マイクをバランス
XLRアナログ入力に接続することも可能。
外部マイクの接続
外部マイクを使用したい場合、ATEMコンバーターのフロントコントロールパネルにあるバランス XLRアナ
ログ 入力に接 続します。
オーディオのモニタリング
プログラムまたはトークバックオーディオをBlackmagic Audio Monitorなどの外部オーディオ機器でモニ
タリングしたい場合、
ATEM Talkback Converter 4KまたはATEM Studio Converterのリアパネルにある
RCA出力に接 続します。
ATEM
コンバ ー ター の セットアップ の 確 認
ATEMコンバーターをライブプロダクションスイッチャーに接続した後は、すべて正常に機能しているか確
認します。
まず、カメラからの有効な信号をスイッチャーが受信しているか確認します。これは、スイッチャーの担当
者が各カメラをプレビューまたはプログラム出力に切り替えることで確認できます。すべてのカメラの信 号
がスイッチャーのプレビューまたはプログラム出力で確認できれば、
ATEM
コンバーター が 機 能している
ことを 意 味します。
38
