Blackmagicdesign ATEM Series User Manual

Connecter l’ATEM Talkback Converter 4K
La première chose à faire est d’alimenter l’ATEM Talkback Converter 4K. Branchez ensuite vos
caméras, un casque et connectez un mélangeur. Vous pouvez également brancher un micro
externe, tel qu’un micro col de cygne si vous souhaitez utiliser le réseau d’ordres sans le casque.
Brancher l'alimentation
Branchez l’entrée d’alimentation de l’ATEM Talkback Converter 4K à une prise secteur à l'aide d'un
câble CEI standard. Vous pouvez également connecter un bloc d’alimentation ou une batterie pour
caméra externe à l’entrée d’alimentation 12V à 31V. Les deux entrées d’alimentation vous offrent une
redondance en cas de dysfonctionnement ou de déconnexion d’une des sources d’alimentation.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN

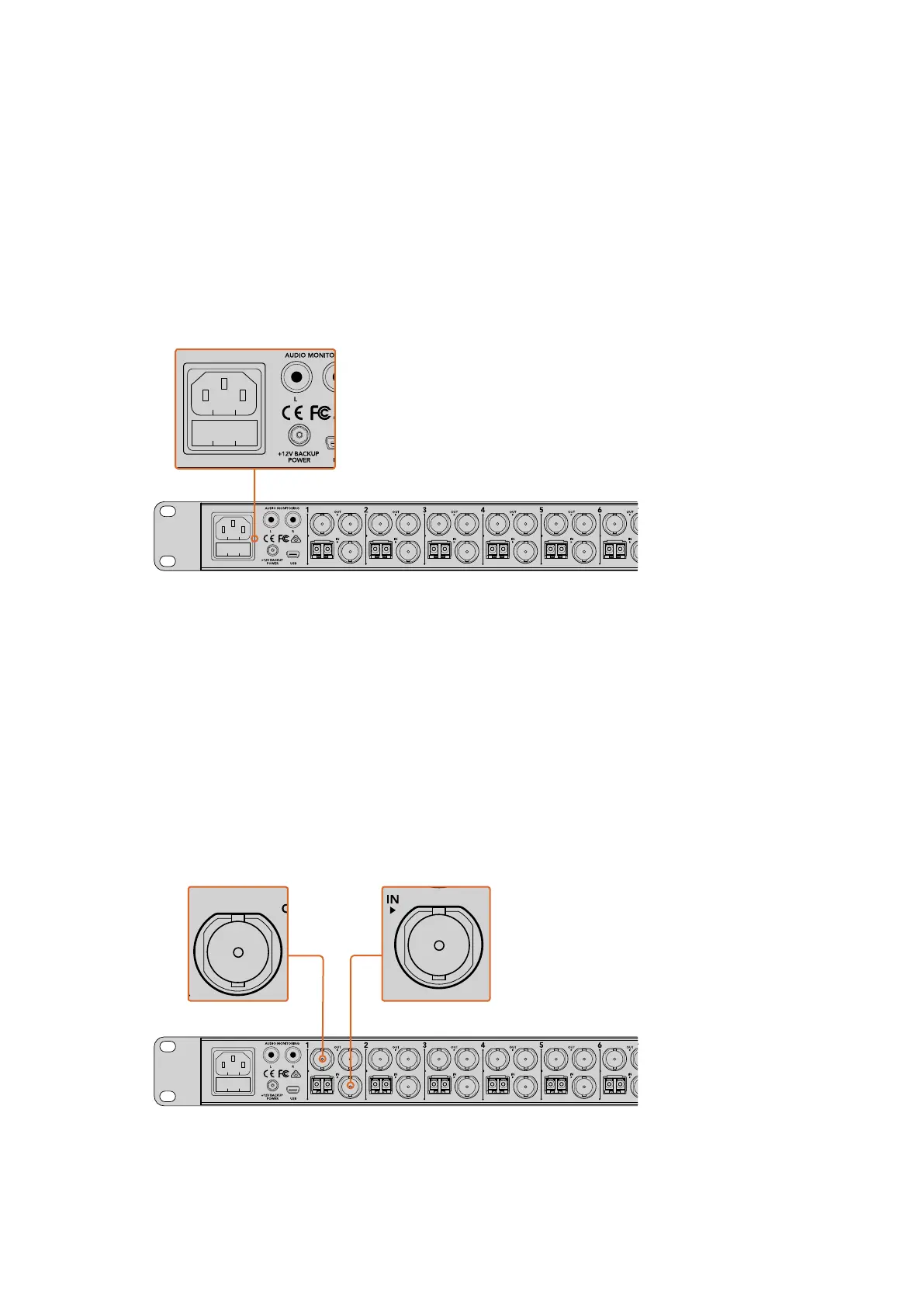

Branchez l’appareil via la prise secteur, ou via le connecteur d’alimentation 12V à 31V.
Brancher les caméras
À l’arrière de l’ATEM Talkback Converter 4K, vous trouverez huit groupes de connecteurs assignés
aux numéros de caméra 1 à 8.
1 Branchez vos caméras aux connecteurs Cam SDI In.
2 Branchez la sortie Cam SDI Out de l’ATEM Talkback Converter 4K à l’entrée de programme
SDI de votre caméra.
Lorsque vous utilisez des ATEM Camera Converters avec un ATEM Talkback Converter 4K,
il est important de noter que le réseau d’ordres et le tally sont intégrés au signal SDI
uniquement via la fibre optique.
3 Branchez les sorties SDI numérotées, par exemple SDI 1 Out, aux entrées caméra
correspondantes sur votre mélangeur.
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
Branchez les caméras aux entrées caméra SDI de l’ATEM Talkback Converter 4K. Lorsque des modules
SFP fibre optique sont installés, vous pouvez également brancher les caméras à l’ATEM Talkback Converter
4K via fibre optique. Branchez la sortie SDI Out de l’ATEM Talkback Converter 4K à votre mélangeur.
63Mise en route
