Например, для Camera 1 необходимо использовать Camera 1 SFP Module.

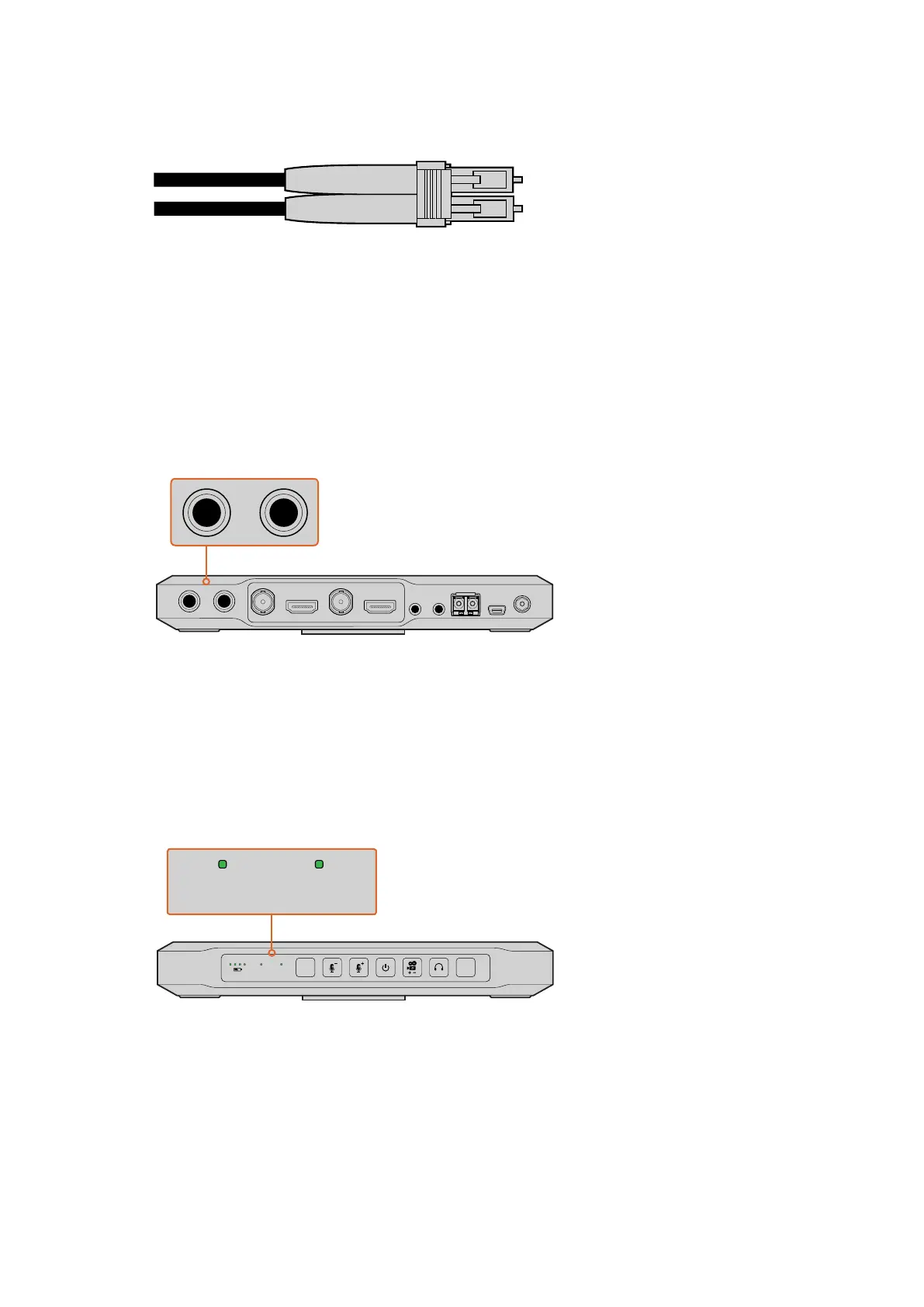

Оптоволоконный патч-корд с двумя разъемами LC
Подключение источников аудио
ATEM Camera Converter поддерживает передачу двух аудиоканалов (1 и 2) в SDI-сигнале
камеры через оптический интерфейс. По умолчанию устройство получает встроенный звук
с микрофона камеры. При наличии внешнего источника его необходимо подключить через
два балансных TRS-входа 1/4дюйма на ATEM Camera Converter. В этом случае такой звук
используется вместо встроенного аудиосигнала.
TRS-разъемы 1/4дюйма поддерживают работу с аналоговым стереозвуком на микрофонном
уровне и дают возможность использовать аудиоканалы 1 и 2 в SDI-сигнале, который передают
по оптоволокну.
Для подключения внешнего звукового устройства к ATEM Camera Converter служит интерфейс TRS
Проверка видеосигнала
Когда на ATEM Camera Converter подается питание, к устройству подключены камеры и есть
действительный SDI- или HDMI-сигнал, на панели управления горит индикатор
состояния VIDEO.
Если конвертер соединен с монитором и кнопка PGM используется для вывода видео
с камеры, на экран будет поступать изображение. Это означает, что устройство
функционирует нормально.
При обнаружении действительного SDI- или HDMI-cигнала на панели ATEM Camera
Converter подсвечивается индикатор состояния VIDEO. Индикатор OPTICAL горит,
когда на оптический интерфейс устройства поступает действительный SDI-сигнал.
Подключение модели ATEM Studio Converter
Чтобы начать работу с ATEM Studio Converter, достаточно подключить питание, соединить
устройство с камерой, наушниками и видеомикшером. При необходимости можно
использовать внешний микрофон (например, с гибким штативом), чтобы иметь двустороннюю
связь без наушников. Дополнительно предусмотрен вывод аудио с каждой камеры на
микшерный пульт через балансные аналоговые XLR-разъемы.
191Подготовка к работе
