Blackmagicdesign ATEM Series User Manual

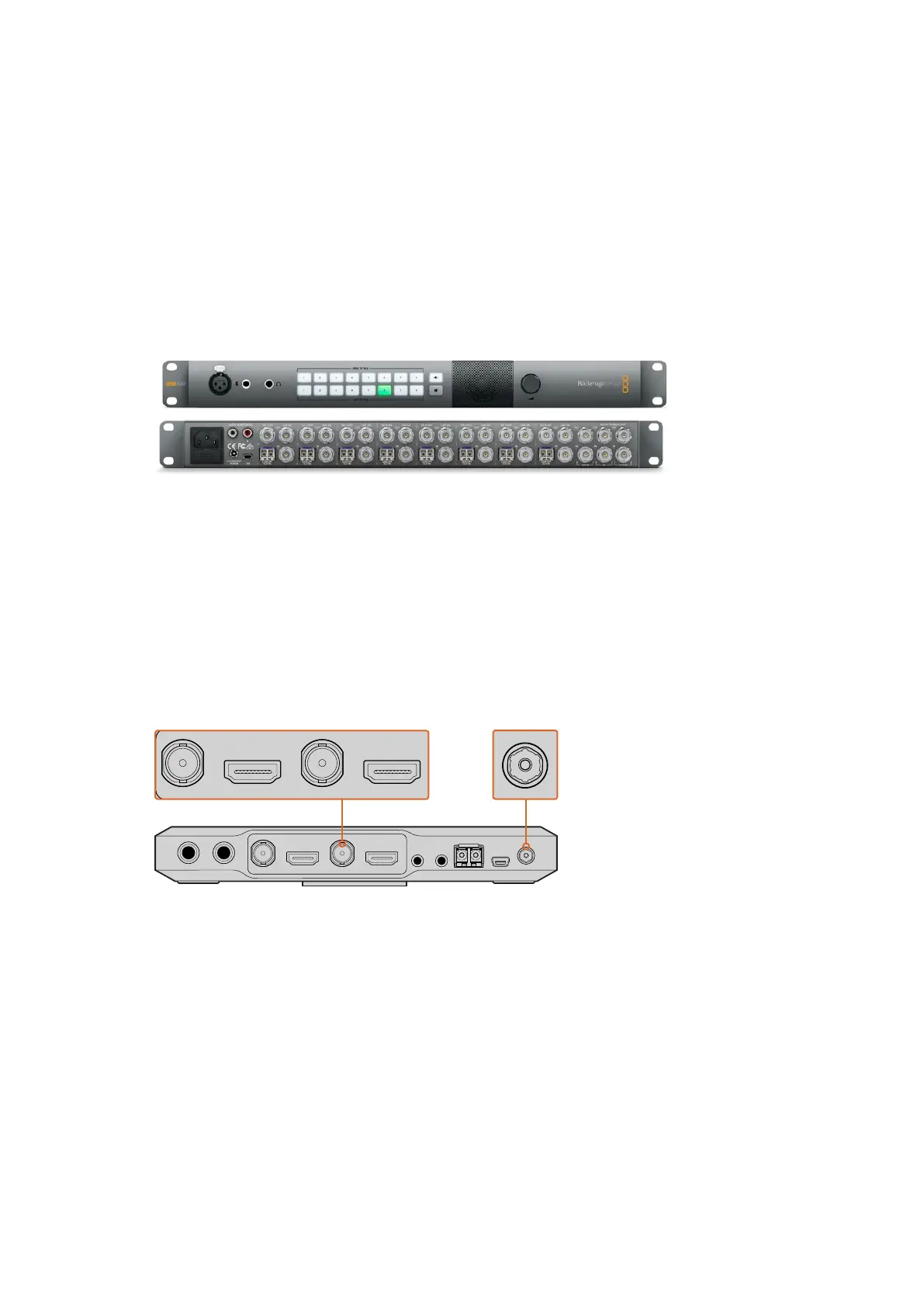

ATEMTalkbackConverter4K
ATEM Talkback Converter 4Kは 、最 大 8台のカメラに同軸ケーブルで接続でき、12G-SDIまで 対 応してい
ます。 ATEMスイッチャーに接 続するとタリーが 使 用できるようになり、また光ファイバーで ATEM Camera
Converterに接 続するとトークバックも追 加できます。
Blackmagic Studio Camera は、 BNC またはオプションの光ファイバーモジュールを介して ATEM Talkback
Converter 4Kに接 続できます。ATEMスイッチャーに接 続すると、トークバックとタリーも使 用できます。
さらに多くのカメラを接続する必要がある場合、
ATEM Talkback Converter 4Kを追加してループ接続さ
せることも 可 能です。 ATEM Talkback Converter 4K は、 2160p60 までの SD 、 HD 、 Ultra HD ビデオに
対 応しています。
ATEMTalkbackConverter4Kは 、オ プ シ ョ ン の 光 フ ァ イ バ ー SFPモジュールを8個まで挿入可能。
ATEM Camera Converter
の接続
まずATEM Camera Converterの電 源を入れ、次にカメラ、ヘッドセット、モニターを接続します。
電源の接続
ATEM Camera Converter は、充電可能な内部バッテリーを搭載しているためロケ先で使用でき、同梱の
電源アダプターに接続できるコネクターも搭載しています。 ATEM Camera Converter の電 源コネクター
は 12V 〜 31V の電源入力をサポートしているため、外部カメラバッテリーも使用できます。内部バッテリー
は、電源に接続されると充電されます。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
電源に接続し、12V〜31V電源コネクター経由で内部バッテリーを充電します。SDI/HDMI
入力経 由でカメラを、SDI/HDMI出力経由でモニターを接 続しますデフォルトでは、ATEM
CameraConverterはカメラからのエンベデッドSDI/HDMIオーディオを使用します。
カメラの接 続
カメラを ATEM Camera ConverterのHDMIまたはSDIコネクターに接 続します。
カメラの出 力は 、必 ずライブプロダクションスイッチャー が 対 応しているフォーマットに 設 定してくださ
い。ATEMスイッチャーに接 続する場 合 、スイッチャーのビデオフォーマットを確 認し、カメラを同じフォー
マ ッ ト（ 例 ： 1080i59.94）に 設 定 し ま す 。
32
はじめに

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
