Blackmagicdesign ATEM Series User Manual

ATEM Camera Converter
の使用
フロントパネルコントロール
ATEM Camera Converterのコントロールパネルは、ヘッドフォンおよびマイクの音量調整、トークバックの
有効化、プログラム/カメラモニタリング、電源のオン/オフ、カメラ番号の設定を行うためのボタンを搭載
しています。また、バッテリーレベル、光信号、SDI/HDMI信号、タリー用の5つのステータスインジケータ
ーも搭 載しています。
ステータスインジケーター
バッテリーレベル
コントロールパネルの左端には、バッテリーレベルを示すインジケーターの 4 つ の 緑 の ラ イ ト が あ り ま す 。バ
ッテリーの残量が減るとインジケーターのライトが消えていきます。インジケーターの最後のライトが点滅
し 始 め る と 、バ ッ テ リ ー の 残 量 が 約 10分になったことを示します。この場合、外部電源に接続するか、十分に
充電された ATEM Camera Converter に切り替える必要があります。バッテリーは、継続的な使用において
約2時間使用でき、完全に充電するには約8時 間 かかります。
OPTICAL（光ファイバー）
バッテリーレベルの LEDの 隣 に は「 OPTICAL」イ ン ジ ケ ー タ ー が あ り ま す 。 ATEM Camera Converterが光
ファイバー SDIビデオ信号を検出すると、このライトが点灯します。このインジケーターで有効なSDI入力信
号の送受信を確認します。
VIDEO（ビデオ）
ATEM Camera Converterが有効なSDI/HDMIビ デ オ 信 号 を 検 出 す る と 、「 VIDEO」イ ン ジ ケ ー タ ー の ラ イ
トが点灯します。このインジケーターでカメラの入力信号があるか確認します。
タリー ライト
ATEM スイッチャーのプログラム出力からタリー信号を受信すると、タリーライトが点灯します。 ATEM
Camera Converterの各側面に1つずつ搭載された合計2つの赤いタリーライトを確認することで、出演者
とカメラマンはオンエア中かどうか 確 認 できます。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

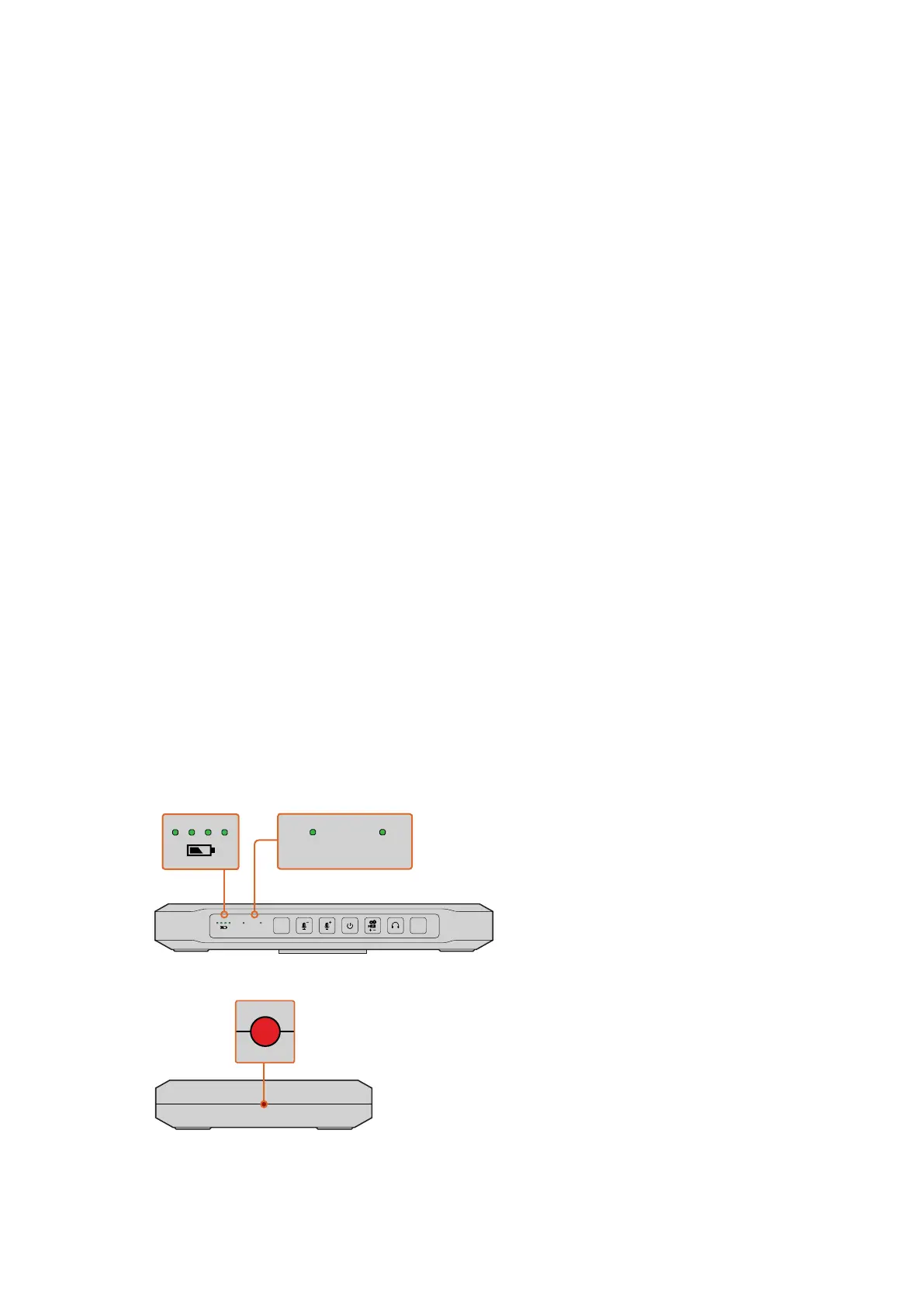

バッテリーレベル、OPTICAL、VIDEOステータスインジケーター。
ATEMCameraConverterの各サイドのタリーライトは、ATEMスイッチャ ー
のプログラム出力でカメラがライブになると赤で点灯。
40
ATEMCameraConverterの使用
