Blackmagicdesign ATEM Series User Manual

ATEM Talkback Converter 4K
の接続
まず電源を入れ、次にカメラ、ヘッドセット、スイッチャーを接続します。また、外部マイクも接続できます。ヘ
ッドセットを使 わずにトークバックを使 用したい場 合、グースネックマイクなどを接 続します。
電源の接続
標準 IEC ケ ーブル を 使 用して、 ATEM Talkback Converter 4K の主電源入力に電源を接続します。また、
電 源アダプターや外 部カメラバッテリーを 12V 〜 31V の電源入力に接続することも可能です。 2 つの電源入
力によるリダンダント電源に対応しているため、電源に何らかの問題が生じた場合や、誤って接続が外れた
場合にも電源が得られます。
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN

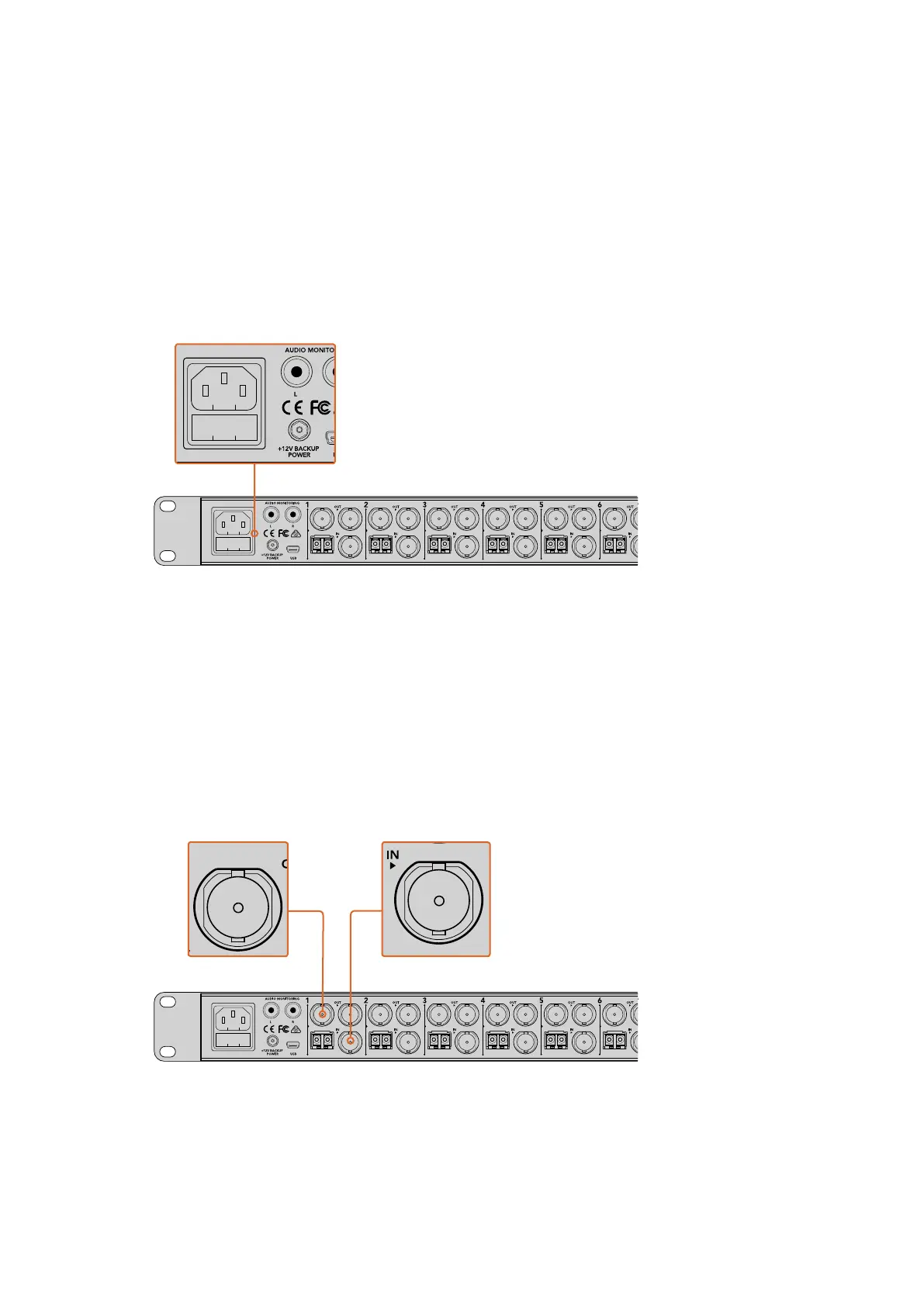

主電源、あるいは12Vまたは31V電源コネクターに接続。
カメラの接 続
ATEM Talkback Converter 4Kの リ ア パ ネ ル に は 、カ メ ラ 番 号 1から8に割り当てられた、 8グル ープ のコネ
クター が 搭 載されています。
1 カ メ ラ を 各「 Cam SDI IN」コ ネ ク タ ー に 接 続 し ま す 。
2 ATEM Talkback Converter 4Kの「 Cam SDI OUT」を カ メ ラ の プ ロ グ ラ ム SDI入力に接 続します。
ATEM Camera Converter を ATEM Talkback Converter 4K と使用している場合、トークバックと
タリー は 光ファイバ ー 経 由で の み SDI信 号にエンベッドされることにご注 意ください 。
3 番号がついたSDI出 力（ 例 ： SDI 1 OUT）をスイッチャーの対応するカメラ入力に接続します。
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
カメラをATEMTalkbackConverter4KのカメラSDI入力に接続。光ファイバーSFPモジュールが取
り付けている場合、光ファイバー経由でカメラを
ATEMTalkbackConverter4Kに接 続 することも可
能。
ATEMTalkbackConverter4Kの「 SDIOUT」をスイッチャーに接続。
