ヘッドセットの 接 続
トー クバックヘッドセットを ATEM Camera Converter の標準 3 . 5mm ステレオアナログマイクおよびヘッ
ドフォン 入 力に 接 続 します。 iPhoneまたはAndroidと互 換 性 のある ヘッドセットは 、ヘッドフォンジャック
でのみ接続できます。しかし、同時に外部マイクを接続している場合は、外部マイクのみが使用されます。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

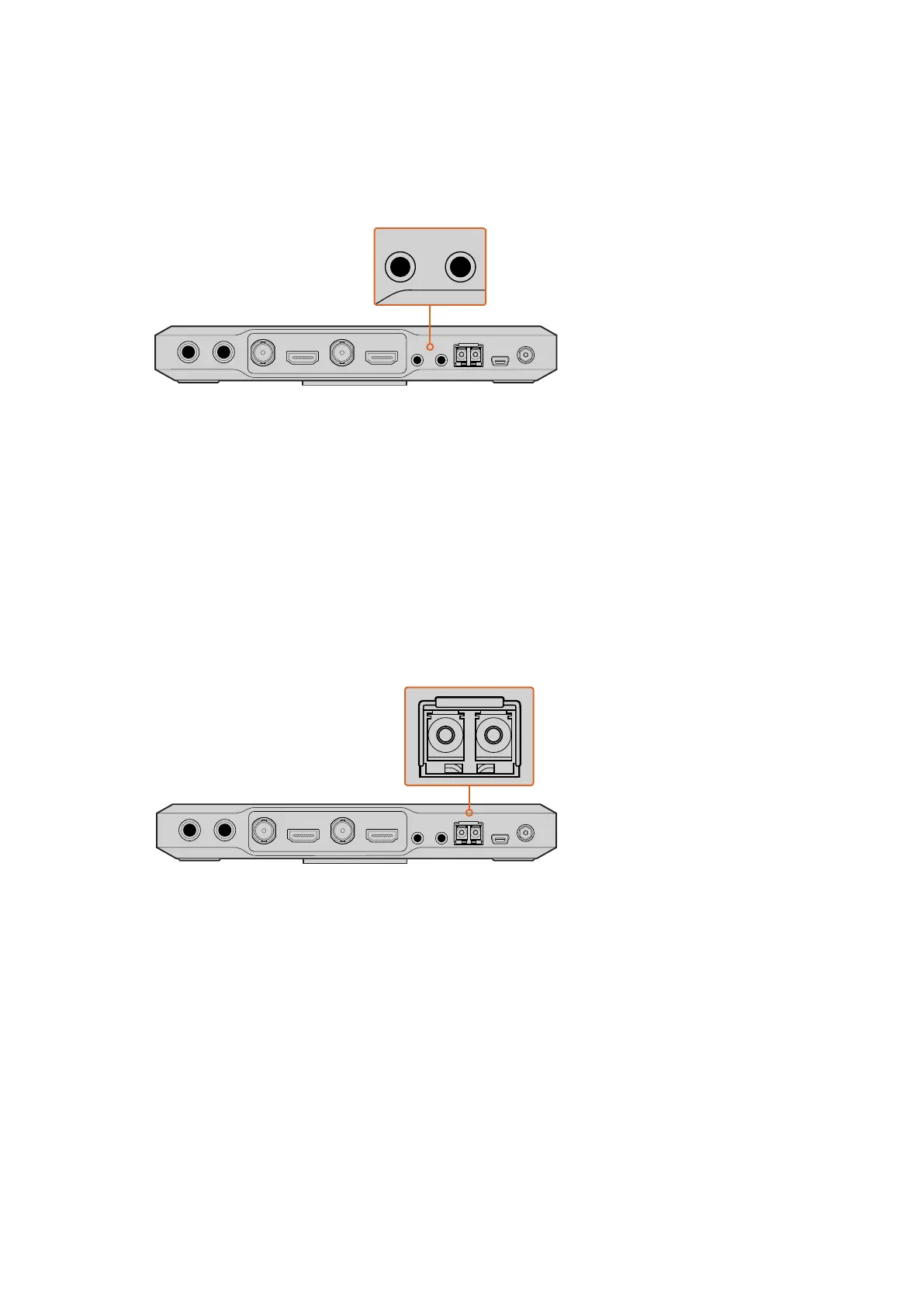

ヘッドセットを 標 準 3.5mmヘッドフォン 出 力 およ び マイク 入 力 で ATEMCameraConverterに接続。
モニターの接続
モニターを ATEM Camera Converter の SDI / HDMI 出力に接 続します。モニターを使 用することで、カメラ出
力ま た は スイッチャ ー の プ ログ ラム 出 力を 確 認 で きま す。 ATEMスイッチャーに接続している場合、ATEM
Camera Converter でカメラ番号を設定する必要があります。これにより、カメラがプログラム出力に切り
替わった際にタリーライトが点灯します。詳細は「 ATEM Camera Converter の使用」および「カメラ番号
の設定」を参照してください。
光ファイバーで 接 続 
ATEM Camera Converterを2台目のATEM Camera ConverterやATEM Talkback Converter 4Kまたは
ATEM Studio Converter に接続するには、 LC コネクター 付きデュプレックス・シングルモ ード光ファイバー
を使 用します。一 対になった光ファイバー ケーブルは 、パッチコードとも呼 ばれます。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
ATEMCameraConverterの 光ファイバ ー SFPモジュール。
光ファイバー の LCコネクターの接続
ATEMコンバーターに光ファイバーコネクターを接続する：
1 パッチコードの片 方 の 端を ATEM Camera ConverterのSFPモジュールに接 続します。
2 パッチコードのもう一 方 の 端 を 2 台目の ATEM Camera Converter の SFP モジュールに接 続します。
複 数のカメラを ATEM Talkback Converter 4KまたはATEM Studio Converterに接 続している場
合、各カメラに適切な
SFPモジュールを選 択します。
33
はじめに
