Al utilizar un mezclador ATEM, la señal que indica cuál cámara está al aire se transmite a través
de la conexión SDI. Para comprobar su funcionamiento, verifique que el número de la unidad en
el dispositivo ATEM Camera Converter coincida con el número en el mezclador. Consulte los
apartados Uso del modelo ATEM Camera Converter y Números de cámara para obtener más
información al respecto.
Si encuentra alguna dificultad al configurar los conversores, visite nuestra página de soporte
técnico, donde podrá acceder al foro para encontrar respuestas rápidamente. Este incluye
información y comentarios de otros usuarios experimentados y del personal de la empresa.
Asimismo, se brindan datos de contacto del equipo de asistencia local.

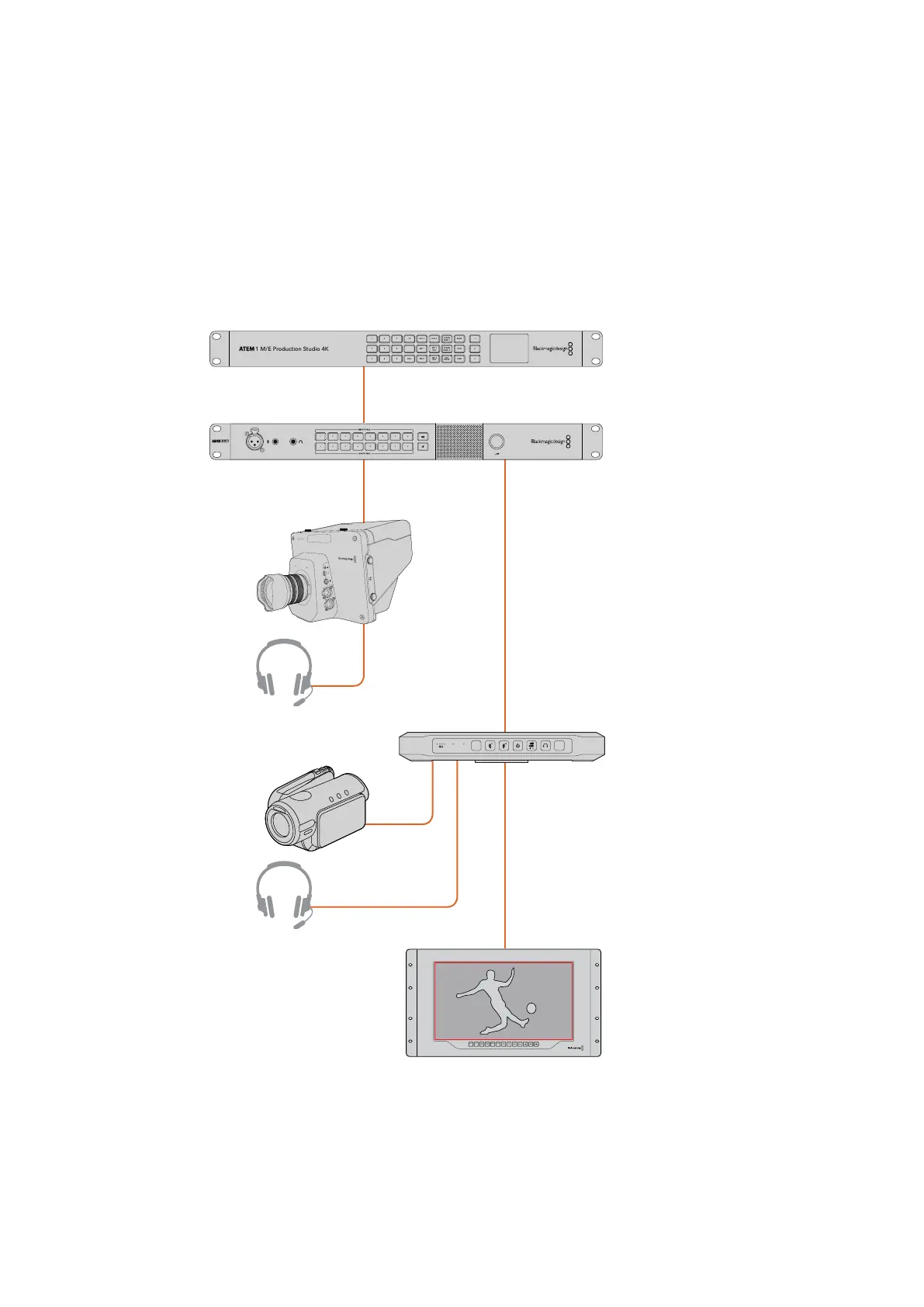

Consulte el apartado Diagramas de conexión para obtener más información.
