Blackmagicdesign ATEM Series User Manual

헤드셋 연결하기
토크백 헤드셋을 ATEM Camera Converter의 표준 3.5mm 스테레오 아날로그 마이크 및 헤드셋 입력에
연결하여 사용합니다. 아이폰이나 안드로이드 호환 헤드셋은 헤드폰 잭을 통해서만 연결 가능합니다.
하지만 외부 마이크와 동시에 연결할 경우에는 외부 마이크만 사용할 수 있습니다.
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

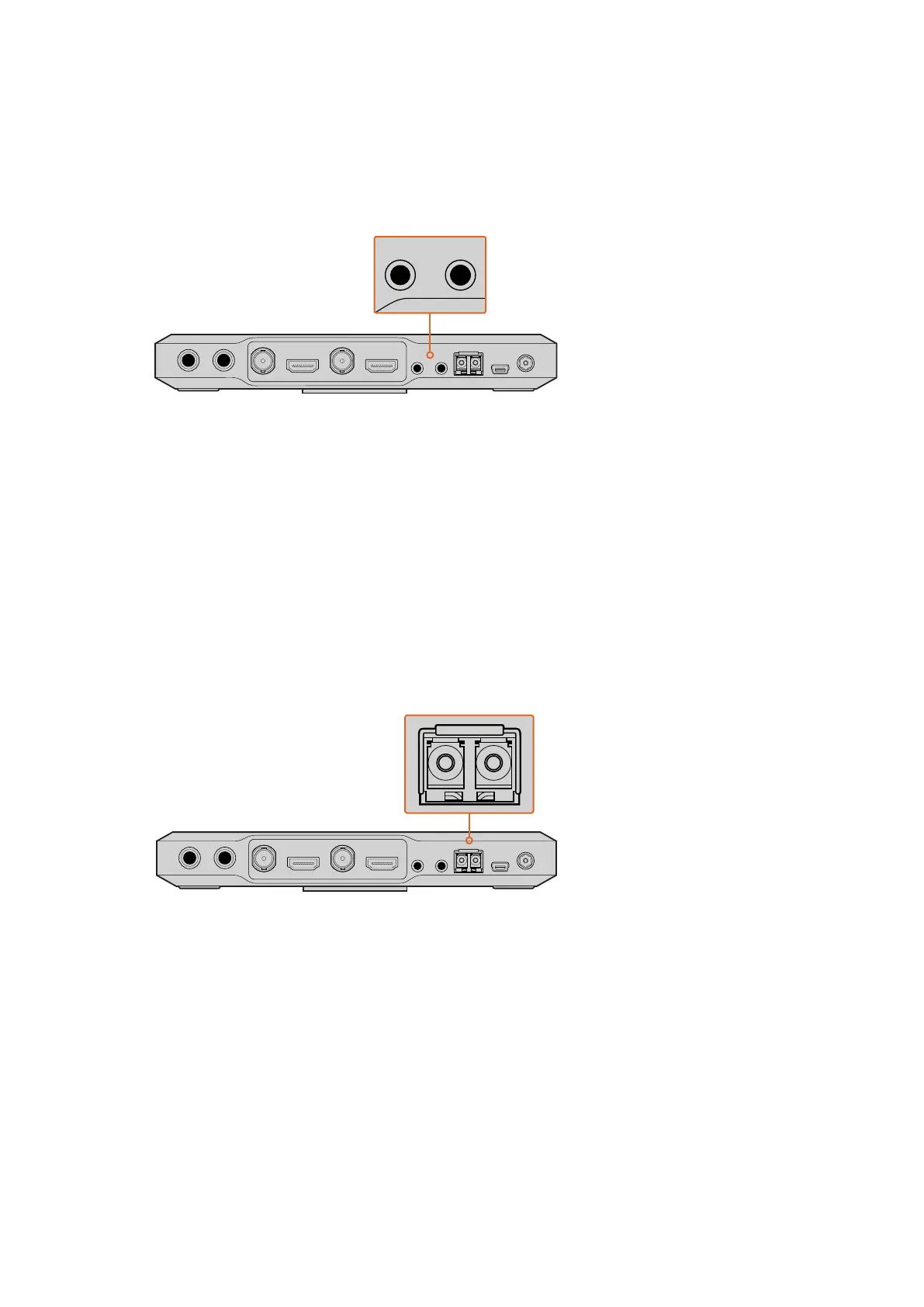

3.5mm 헤드셋 출력과 마이크 입력을 통해 헤드셋을 ATEM Camera Converter에 연결하세요.
모니터 연결하기
모니터를 ATEM Camera Converter의 SDI 또는 HDMI 출력에 연결하세요. 모니터를 사용하면 카메라
출력이나 스위처의 프로그램 출력을 확인할 수 있습니다.
ATEM 스위처에 연결할 경우 ATEM Camera
Converter에서 카메라 번호를 설정해야만 카메라가 프로그램 출력으로 전환되었을 때 탈리 불빛이
들어옵니다. 더 자세한 정보는 [
ATEM Camera Converter 사용하기] 또는 [카메라 번호 설정하기]
부분을 참고하세요.
광섬유로 연결하기
이제 ATEM Camera Converter를 두 번째 Camera Converter나 ATEM Talkback Converter 4K,
ATEM Studio Converter LC 커넥터가 달린 듀플렉스 싱글 모드 광섬유 케이블을 통해 두 줄로 구성된
광섬유 케이블은 보통 패치 코드라고 알려져 있습니다.
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
ATEM Camera Converter의 광섬유 SFP 모듈
광섬유 LC 커넥터 연결하기
ATEM Converter에 광섬유 커넥터를 연결하는 방법은 다음과 같습니다.
1
패치 코드의 한쪽 끝을 ATEM Camera Converter의 SFP 모듈에 연결하세요.
2
패치 코드의 다른 한쪽 끝을 ATEM Camera Converter의 두 번째 SFP 모듈에 연결하세요.
ATEM Talkback Converter 4K 또는 ATEM Studio Converter에 여러 대의 카메라를 연결하는
경우 각 카메라에 맞는
SFP 모듈을 선택하세요.
164
시작하기

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
