전원 연결하기
표준 IEC 케이블을 사용하여 ATEM Converter의 주 전원 입력에 전원을 연결하세요. 전원 어댑터 또는
외부 카메라 배터리를
12V~31V 전원 입력에 연결하세요.
2개의 전원 입력 옵션을 제공해 전원 장치가 고장나거나 실수로 분리될 경우에 사용할 수 있는 리던던트
전원 연결을 확보할 수 있습니다.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK

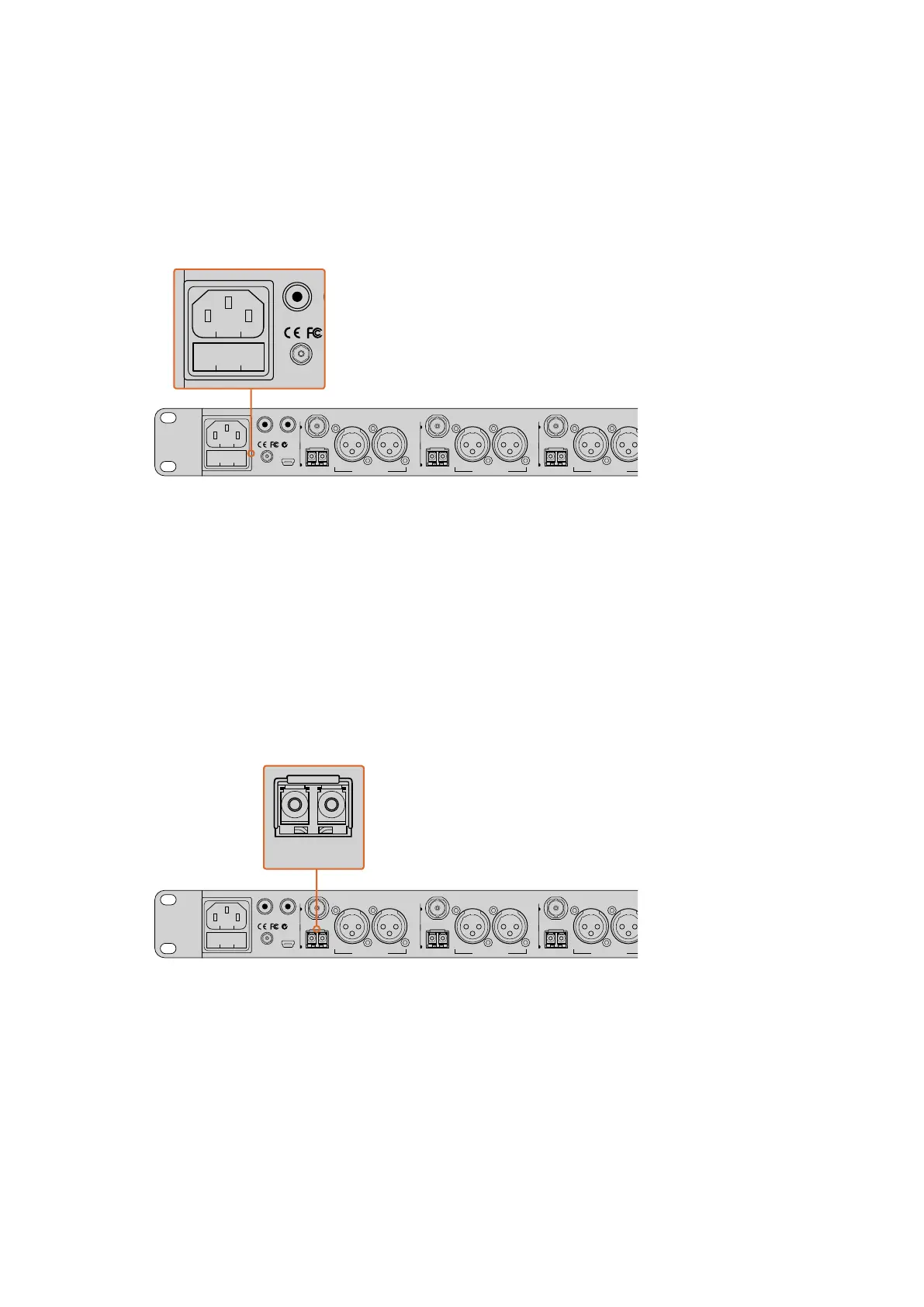

주 전원 또는 12V~31V 전원 커넥터를 연결하세요.
카메라 SDI 연결하기
ATEM Studio Converter의 뒷면 패널에는 숫자 1~4까지 표시된 4개의 커넥터 그룹이 탑재되어
있습니다.
1
카메라를 각 광섬유 SFP 모듈에 연결하세요.
2
SFP
모듈에 연결된 두 번째 LC 커넥터는 프로그램 비디오를 Blackmagic Studio Camera
뒷면또는
ATEM Camera Converter에 연결하는데 사용됩니다.
3
ATEM
Studio Converter의 카메라 SDI 출력을 스위처에 있는 해당 카메라 입력에 각각
연결하세요.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
카메라를 ATEM Studio Converter의 광섬유 입력에 연결하세요.
스위처 프로그램 피드 연결하기
스위처의 프로그램 출력을 ATEM Studio Converter의 PGM SDI 입력 커넥터에 연결하세요.
ATEM 스위처의 프로그램 출력을 연결하면 SDI 신호에 탈리 신호가 임베디드됩니다. 광섬유 케이블과
Blackmagic Studio Camera를 통해 이 신호를 ATEM Camera Converter에 연결하면 탈리가
활성화됩니다.
166
시작하기
