Güç Kaynağına Bağlanma
Standart bir IEC kablosunu kullanarak, ATEM Çeviricinin şebeke elektrik girişine elektriğinizi
bağlayın. Ayrıca, bir elektrik veya harici kamera batarya adaptörünü, 12V-31V güç girişine de
bağlayabilirsiniz.
2 ayrı elektrik girişi, bir giriş çalışmadığında veya kaza ile bağlantısı kesildiğinde, size yedek bir
elektrik bağlantı seçeneği sunar.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK

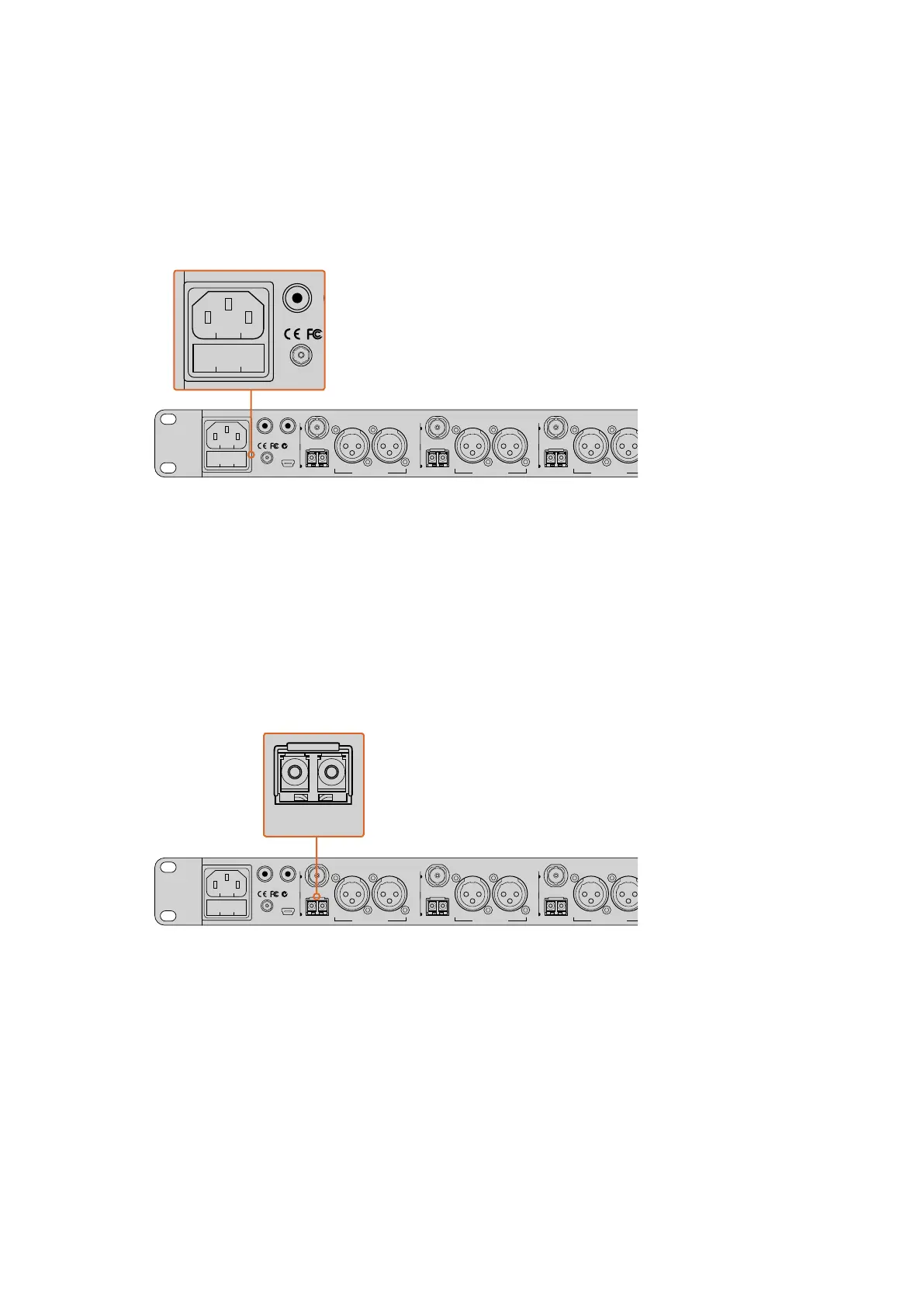

Ana güç veya 12V-31V güç konektörü üzerinden elektriği bağlayın.
Kameraların Takılması
ATEM Studio Converter’inizin arka panelinde, 1’den 4’e numaralandırılmış dört konektör grubunu
göreceksiniz.
1 Kameralarınızı her bir fiber optik SFP modülüne takın.
2 SFP modülüne takılı ikinci LC konektör, program videosunu Blackmagic Studio Camera’nıza
veya ATEM Camera Converter’inize geri göndermek için kullanılır.
3 ATEM Studio Converter’inizden her kamera SDI çıkışını, switcher’inizde karşılık gelen
kamera girişlerine takın.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
Kameralarınızı, ATEM Studio Converter’in fiber optik girişlerine bağlayın.
Switcher’inizden Gelen Program Sinyalinin Takılması
ATEM switcher’inizden program çıkışını, ATEM Studio Converter’inizin ‘PGM SDI in’ (program SDI
girişi) konektörüne bağlayın. Bir ATEM switcher’den program çıkışını bağlarken, tally sinyali de SDI
sinyaline gömülür. Bu, fiber optik ile ATEM Camera Converter’lere ve Blackmagic Studio Camera’lara
bağlıyken, tally lambalarını etkinleştirecektir.
