Blackmagicdesign ATEM Series User Manual

Stromversorgung
Schließen Sie Ihren ATEM Converter über seine Strombuchse mit einem regulären IEC-Kabel an den
Netzstrom an. Alternativ schließen Sie einen Netzadapter oder einen externen Kameraakku an den
12–31V-Stromanschluss an.
Falls eine Stromquelle ausfällt oder versehentlich entnommen wird, ermöglichen es Ihnen die zwei
vorhandenen Stromanschlüsse, eine redundante Stromversorgung zu benutzen.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK

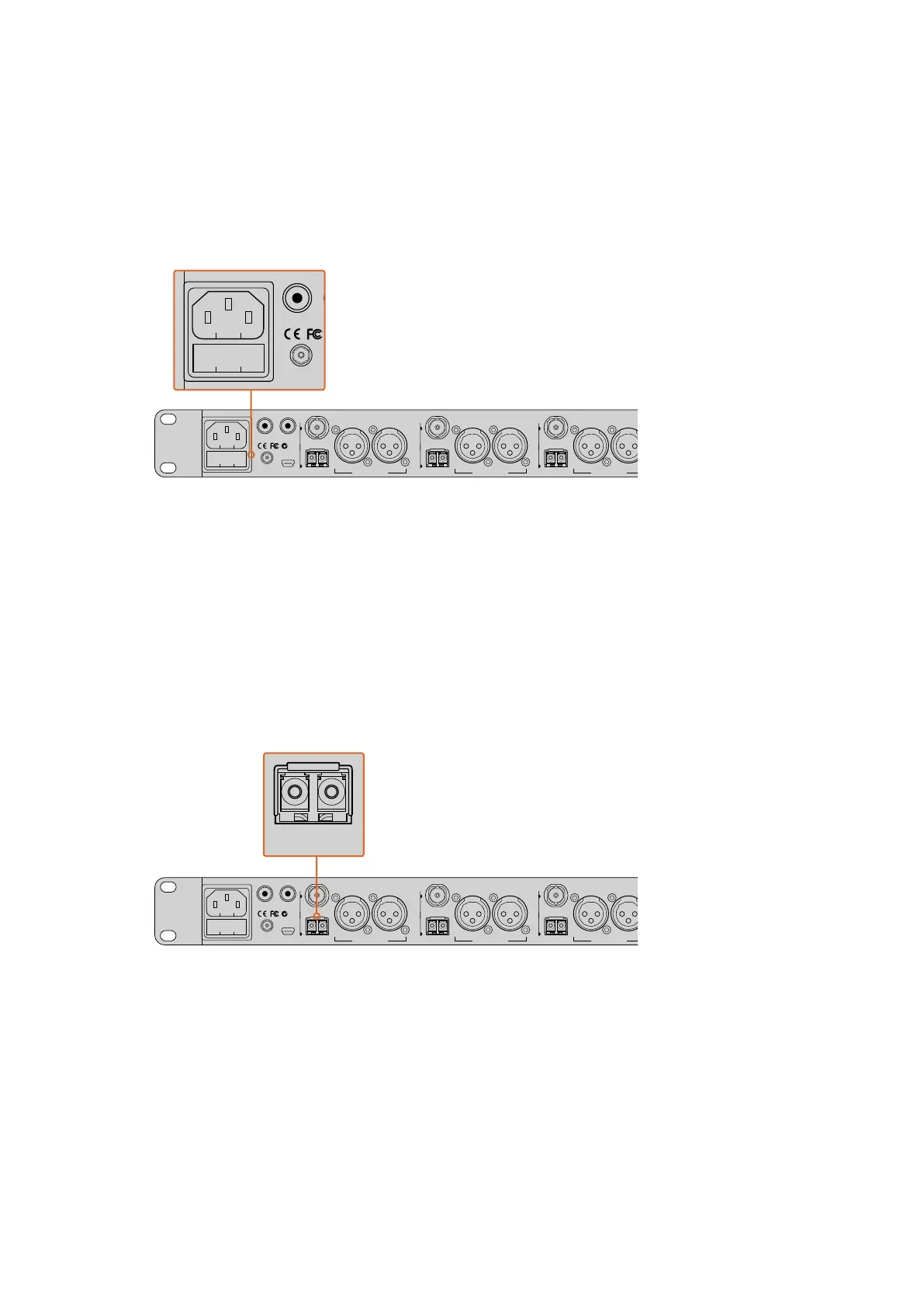

Schließen Sie das Gerät direkt an den Netzstrom oder über seinen 12–31V-Stromanschluss an
Kameras anschließen
An der Rückseite Ihres ATEM Studio Converters sehen Sie in vier Gruppen angeordnete, von 1 bis 4
nummerierte Anschlüsse.
1 Schließen Sie je eine Kamera an eines der Glasfaser-SPF-Module an.
2 Über den zweiten, an das SFP-Modul angeschlossenen LC-Stecker erfolgt die Rückführung
des Programmvideos zurück zu Ihrer Blackmagic Studio Camera oder Ihrem ATEM Camera
Converter.
3 Verbinden Sie die SDI-Ausgänge der einzelnen Kameras über Ihren ATEM Studio Converter
mit den entsprechenden Kameraeingängen Ihres Mischers.
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
4321
OPTICAL OUT/IN
SDI OUT
L R
RL
USB 2.0
+12V BACKUP
POWER
OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L R
ANALOG AUDIO OUT OPTICAL OUT/IN
SDI OUT
L
OUT
R
ANALOG AUDIO OUTANALOG AUDIO OUT
IN
PGM SDI
OUT
IN
MIC
OUT
IN
H/PHONE
AES/EBU TALKBACK LOOPS
PUSH
LOCK TO TALK
PRESS TO TALK
Verbinden Sie Ihre Kameras mit den Glasfasereingängen des ATEM Studio Converters
Den Mischer-Programmfeed einbinden
Verbinden Sie den Programmausgang des Mischers mit dem „PGM SDI IN“-Anschluss Ihres ATEM
Studio Converters. Ist der Konverter an den Programmausgang eines ATEM Mischers angeschlossen,
wird das Tally-Signal ebenfalls in das SDI-Signal eingebettet. Dies ermöglicht die Tally-Funktion, wenn
Studiokonverter per Lichtwellenleiter an ATEM Camera Converter und Blackmagic Studio Cameras
angeschlossen sind.
87Erste Schritte
